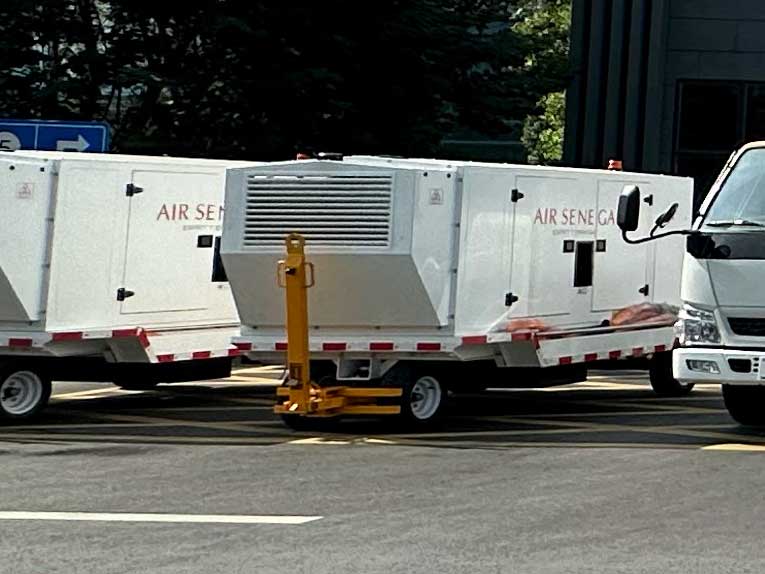

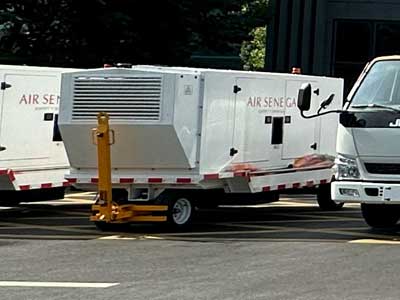

تلبي وحدة تزويد الطاقة في مركبة الطاقة المسحورة متطلبات إمدادات الطاقة للنظام الكهربائي على متن طرز AC/DC 400Hz. تم تجهيز مركبة إمدادات الطاقة بنظام حماية وتنظيم ديناميكي كامل ، والذي يمكن أن يفي بمتطلبات الاستقرار للتردد والجهد للطائرات باستخدام إمدادات الطاقة متوسطة التردد.
تتكون هذه السيارة من: محرك ، ومولد ، ونظام تنظيم الجهد ، ونظام حماية التردد ، ونظام حماية الجهد ، ونظام حماية الحمل ، ونظام التحكم في الإخراج ، ونظام التشغيل ، ونظام الإخراج ، وهكل مقطورة ، وما إلى ذلك.
الأداء الرئيسي للمولد
أ. مولد متزامن متزامن متزامن متزامن AC (علامة تجارية محلية معروفة)
ب. السرعة المقدرة للمولد هي 1846 دورة في الدقيقة ، والطاقة المقدرة هي ≥112 كيلو واط ، وعامل الطاقة هو 0.8
3. معلمات الاستقرار من إمدادات طاقة الإخراج
3.1 القدرة على تنظيم الجهد:
أ. وقت استرداد الجهد: 100 ميلي ثانية للتعافي إلى الجهد المقنن ، ± 1 ٪
ب. معدل تنظيم الجهد العابر: +/- 13.8 ٪ ، زاد فجأة من عدم التحميل إلى الحمل المقنن
ج. قدرة تعديل الجهد: لا يزيد عن +/- 1 ٪ ، من عدم التحميل إلى الحمل المقنن
د. معدل تعديل الجهد الثابت: 0.5 ٪
ه. خلل الجهد: لا يزيد عن 1 ٪ عندما يكون الحمل ثلاثي الطور متوازنة ، يتم تحميل 30 ٪ من الحمل المقدر في أي مرحلة واحدة ، ولا يزيد عن 4 ٪ عندما يتم تفريغ المرحلتين الأخريين.
3.2 شكل الموجة الجهد:
أ. معامل الذروة: 1.414 +/- 0.07
ب. المحتوى التوافقي: لا يتجاوز إجمالي المحتوى التوافقي 2 ٪. تحت عامل الطاقة 0.8 وظروف التحميل الخطي ، يجب ألا يتجاوز المحتوى التوافقي لأي مرحلة 1.5 ٪
ج. لديها وظيفة تعويض انخفاض الجهد الكابل التلقائي ، وقيمة التعويض أكبر من 5 ٪ من الجهد المقنن.
3.3 متطلبات القدرة على تنظيم التردد:
أ. كمية تعديل التردد: +/- 0.1 ٪ ، من عدم التحميل إلى الحمل المقنن إلى الحمل الزائد
ب. حماية التردد الزائد: 420 هرتز ، 5 ثوان ، يقطع توصيل الطاقة تلقائيًا مع نظام الطائرات ، ويتم تشغيل ضوء مؤشر الجهد الزائد.
