تتكون وحدة الطاقة الأرضية المقطوعة 140KVA من: المحرك ، المولد ، نظام تنظيم الجهد ، نظام حماية التردد ، نظام حماية الجهد ، نظام حماية الحمل ، نظام التحكم في الإخراج ، نظام التشغيل ، نظام الإخراج وشاسيه المقطورة. تتبنى مركبة إمداد الطاقة نظام التحكم في وحدة التحكم الإلكترونية المتكاملة الذكية. تتخذ الوحدة تدابير تقليل الضوضاء ، ولا يتجاوز مستوى الضوضاء على مسافة 1 متر من الوحدة 85 ديسيبل. تلبي
مركبة إمداد الطاقة هذه متطلبات إمداد الطاقة للنظام الكهربائي على متن طرز AC/DC 400Hz. تم تجهيز مركبة إمدادات الطاقة بنظام حماية وتنظيم ديناميكي كامل ، والذي يمكن أن يفي بمتطلبات الاستقرار للتردد والجهد للطائرات باستخدام إمدادات الطاقة متوسطة التردد. يمكن أن تعمل مركبة إمدادات الطاقة طوال اليوم ولديها وظائف ممتازة ومقاومة للماء ومقاومة للرطوبة ومضادة للتآكل. كما أنه مجهز بجهاز مقاوم للمطر لمقابس الكابلات.
140KVA وحدة طاقة الأرضية المسحدة ميزات وأبعاد الأبعاد
المقدرة:
أ. طاقة الإخراج: ≥140kva ؛
ب. القوة المقدرة: ≥112kw ؛
ج. عامل الطاقة: 0.8
د. تصنيف تيار: 404a ؛
ه. جهد الإخراج: 115/200 فولت ؛
و. التردد (هرتز): 400 هرتز ؛
2. إعدادات حماية النظام:
أ) حماية التردد الزائد: 420 هرتز ، 5 ثوان
ب) حماية أقل من التردد: 380 هرتز ، 7 ثوان
م) حماية الجهد الزائد: 130 فولت ، 2 ثوان
د) حماية من الجهد: 100 فولت ، 7 ثوانٍ
) حماية التحميل الزائد: 125 ٪ من الحمل المصنفة ، 5 دقائق
3 دقائق من أبعاد الطاقة
. الطول: 3390 مم (عندما يتم طي MOP)
ب. العرض: 1900mm ؛
ج. الارتفاع: 1825mm (باستثناء أضواء الشرطة)
د. إجمالي وزن الوحدة: ≤2800 كجم.

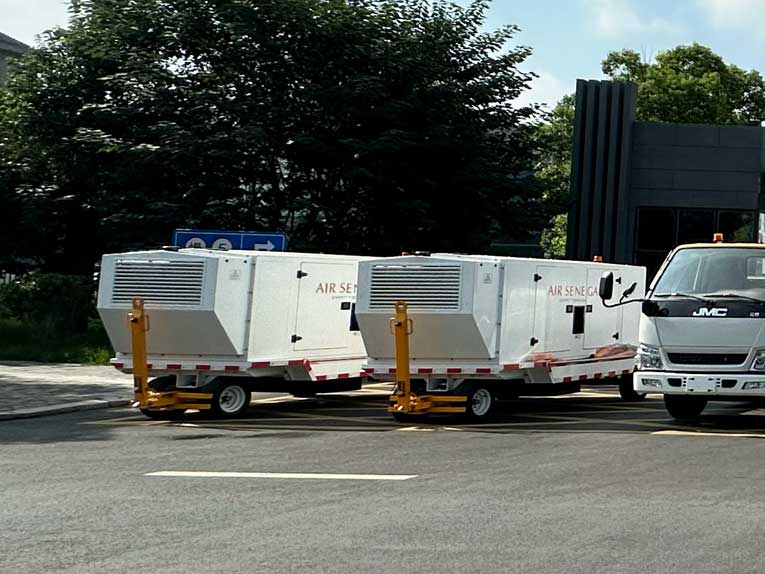

140KVA وحدة طاقة أرضية مقطوعة الغرض الرئيسي والأداء
TY-GPU140T هي وحدة إمدادات طاقة أرضية متنقلة محمول مدفوعة بمحرك ديزل لتوليد الطاقة. GPU140T
يمكن أن توفر وحدة تزويد الطاقة مصدر طاقة مستقر 400-HERTZ (HZ). عندما تكون الطائرة متوقفة ولا تعمل مولدها على متن الطائرة ،
قم بتوفير إمدادات طاقة مستقرة للمعدات الكهربائية للطائرة.
تشمل المكونات الرئيسية لوحدة إمدادات الطاقة GPU140T محرك ديزل ، ومولد متوسطة التردد ، ونظام تنظيم الجهد التلقائي.
نظام إخراج الطاقة ، إطار مقطورة الإطار الصلب وغطاء الوحدة مع وظائف تقليل الضوضاء وعزل الحرارة. تتوافق وحدة إمداد الطاقة هذه مع
معايير الانبعاثات للاتحاد الأوروبي للاتحاد الأوروبي للولايات المتحدة ومعايير الانبعاثات الوطنية الثالثة. يتم تصميم
مكونات وحدة تزويد الطاقة الأرضية Ty-GPU140T ببساطة ، متينة ودائمة ، ومجهزة بأجهزة
حماية سلامة المحرك التلقائية مثل برامج إيقاف التبريد المتأخرة وأزرار إيقاف الطوارئ لضمان أن تعمل الوحدة دون فشل لفترة طويلة.
توفر شاشة عرض الفلورسنت ولوحة التحكم المضيئة في هذه الوحدة الراحة للتشغيل الليلي.
