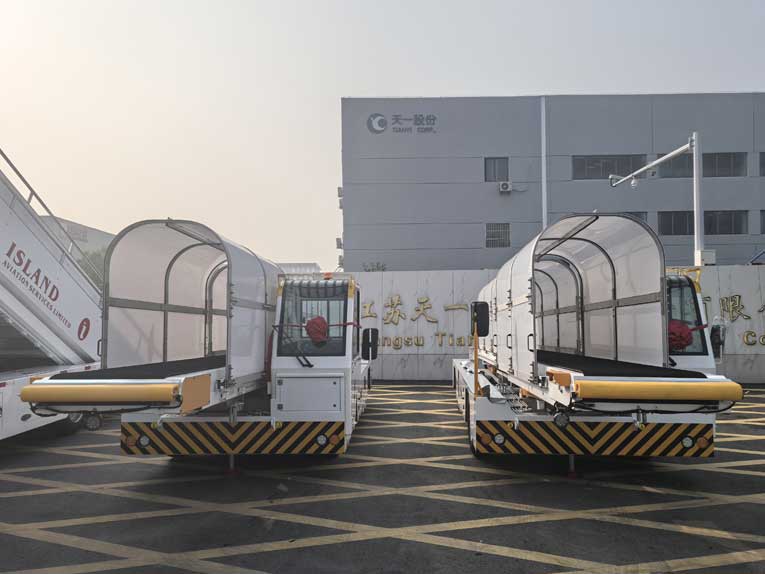

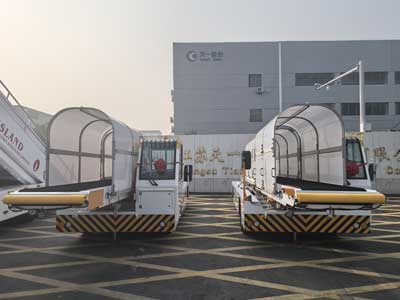

لوادر حزام الطائرات

تتكون لوادر حزام الطائرات من مجموعة الهيكل ، الكابينة المغلقة (اختياري: مجموعة محطة تشغيل الهواء الطلق) ، وتجميع إطار الرفع ، وتجميع إطار النقل ، والنظام الكهربائي والهيدروليكي وأجزاء أخرى.

يتكون دعم حزام حزام بشكل حزام الطائرات أساسي من إطار رئيسي عريض 800 مم ، بكرات حمولة ، بكرات محرك ، بكرات مدفوعة ، بكرات ضبط ، محركات القيادة ، الحواجز ، الدرابزين ، إلخ.

أسطوانة القيادة الأمامية عبارة عن أسطوانة مغلفة بالمطاط مع قطر أكبر من 200 ملم وطبقة مطاطية للمواد البولي يوريثان ، والتي توفر احتكاكًا كافيًا مع تقديم عمر خدمة تصل إلى 20 عامًا. النهاية الخلفية هي جهاز توتر حزام النقل. مع نطاق ضبط يصل إلى 160 ملم من الأمام إلى الخلف ، من السهل تفكيك حزام النقل والتجميع والصيانة. يتم تكوين

بكرات الحمل سميكة وتنتجها العلامة التجارية المعروفة ديما ، بسمك جدار يبلغ 2 مم. المسافة بين البكرات الأمامية والخلفية هي 70 مم فقط ، مما يضمن عدم تلف الأمتعة من قبل البضائع أثناء التحميل والتفريغ. المسافة المتوسطة هي 180 ملم ، مما يقلل من الصيانة اللاحقة إلى أقصى حد.

يبلغ عرض حزام النقل 700 ملم وسمك 8 ملم ، وحزام الناقل من ثلاث طبقات منسوجات مستورد من تايوان ، وحزام حزام من الفولاذ المقاوم للصدأ مستورد من الولايات المتحدة. يتم تثبيت مجموعتين من أجهزة تصحيح حزام النقل في الطرف السفلي من إطار الناقل للتحكم في الانحراف الأيسر واليمين للحزام أثناء العملية الأمامية والخلفية.

يتمتع نظام محرك الأقراص المحرك في المحرك الهيدروليكي بمحرك أعلى بنسبة 30 ٪ من نظام محرك الأقراص المثبت على الخلفية. عند إرسال 1200 كيلوجرام من البضائع بزاوية 24 درجة ، يكون ضغط النظام الهيدروليكي 7MPa فقط ، ومن المرجح أن ينزلق محرك القيادة. يقع المحرك أسفل الحزام ، مما يجعل من السهل التثبيت والصيانة لاحقًا.

يتم تثبيت لوحات دليل الفولاذ المقاوم للصدأ على ارتفاع 100 مم على جانبي إطار النقل لمنع الأمتعة من الانزلاق من إطار الناقل. يمكن طي الحرس الأيمن مع الدرابزين وهو أقل من سطح النقل عند خفضه. ارتفاع الدرابزين عند رفعه هو 850 مم.

لوادر حزام الطائرات بأربعة معلمات

طراز الهيكل: XC80.01000000

نموذج المحرك: QSF2.8T3NA49

نموذج عمود التوجيه: HYQ200CT

نموذج عمود القيادة: 2400000-HY430CT

نطاق العمل لحزام النقل (مم): نطاق الرفع في الواجهة الأمامية: 1170-4330

نطاق الرفع في النهاية الخلفية: 520 إلى 1540

سرعة الإرسال (م/ث): 0.16-0.5

عرض حزام النقل (مم): 700

سعة حمل حزام النقل (كجم/م): 135

الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 8140 × 2100 × 1960

قاعدة العجلات (مم): 3000
