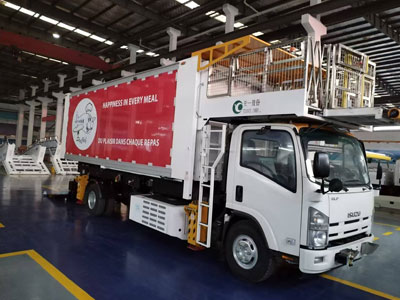

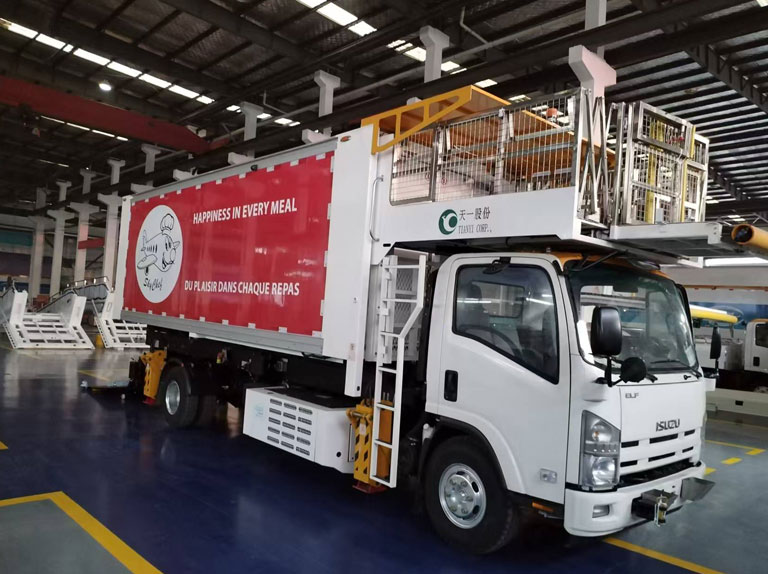

نظام هيدروليكي شاحنات الطائرات (ديزل)

نظام هيدروليكي شاحنات الطائرات (ديزل)

يتبنى النظام نظامًا مفتوحًا ومفردًا ونظامًا لتدوير الزيت الكمي والمتوازي ، والذي يتكون من آلية الطاقة ، وجهاز التحكم والتعديل ، والمشغل ، والآلية المساعدة ووسط العمل.

آلية القوة

تعتمد الطاقة الرئيسية مضخة التروس ، التي تحركها تشغيل المحرك ، وإخراج مستخرج القوة يؤدي إلى قيام مضخة الزيت ، بحيث تعمل مضخة الزيت وإخراج زيت العمل.

تعتمد مضخة الطوارئ شكلين من المضخة الكهربائية والمضخة الهيدروليكية اليدوية. عندما لا تستطيع المضخة الكهربائية أن تعمل في حالة الطوارئ بدون كهرباء ، يمكن استخدام المضخة الهيدروليكية اليدوية.

التحكم في تنظيم الجهاز

① يشتمل جهاز التحكم والتعديل على صمام ضغط وصمام اتجاه وصمام تدفق.

② صمام الضغط: يتكون صمام الضغط من صمام تخفيف وصمام دواسة الوقود.

③ صمام الإغاثة: استخدم صمام الإغاثة الكهرومغناطيسي. عندما لا يتحرك صمام الملف اللولبي ، يشكل النظام دائرة التفريغ ، ويتم إغلاق الصمام الكهربائي ، ويتم ضبط الحد الأقصى للضغط على النظام بواسطة صمام الإغاثة.

④ يتم تثبيت صمام الخانق القابل للتعديل على الجزء الخلفي من الكتلة المتكاملة ، ويتم ضبط ضغط فتح صمام التحكم الهيدروليكي. يزداد ضغط الدوران في اتجاه عقارب الساعة وينخفض ​​ضغط الدوران في اتجاه عقارب الساعة.

يشتمل صمام الاتجاه على صمامين اتجاهيين كهربائيين ، وصمامين فحصان يسيطران على سائل ، وصمامين في اتجاه واحد ، وأربعة أقفال ثنائية الاتجاه.

⑥ صمام الاتجاه الكهرومغناطيسي يتحكم على التوالي في تراجع قدم رفع الجسم.

⑦ يجعل صمام التحكم في التحكم الهيدروليكي تدفق الزيت فقط في اتجاه واحد.

⑧ يتم تثبيت القفل الهيدروليكي ثنائي الاتجاه بجوار كل قدم دعم للتأكد من أن قدم الدعم مغلق بشكل موثوق في الموضع المطوي أو الممتد.

⑨ يتبنى صمام التدفق صمام دواسة الوقود في اتجاه واحد لضبط سرعة السقوط في الجسم. إن دوران اتجاه عقارب الساعة يجعل السرعة المتساقطة للجسم سريعًا ، ويجعل الدوران عكس اتجاه عقارب الساعة بطيئة.

الآلية التنفيذية

① يشتمل المشغل على أسطوانة زيت رفع الجسم ، واسطوانة زيت تراجع القدم واسطوانة زيت منصة.

② تعتمد أسطوانة المنصة أسطوانات زيت مزدوجة المفعول ، وتتحكم محطة الطاقة الهيدروليكية في المنصة للتحرك اليسار واليمين وتوسع ذهابًا وإيابًا.

(3) تعتمد أسطوانة رفع الجسم على أسطوانات المكبس في مرحلة واحدة ، يتم تثبيت عمود الدعم السفلي للأسطوانة على الهيكل ، ويتم تثبيت عمود الدعم العلوي على إطار الشوكة الداخلية ، ويتم تجهيز بنية الرفع في شكل إطار شوكة العارضة ، ويتم تجهيز الجزء العلوي من الأسطوانة مع مسامير العادم.

④ تعتمد أسطوانة الدعم أربعة أسطوانات مزدوجة قضيب المكبس ، والتي يتم تثبيتها على نقطة ارتكاز الأربعة من الإطار.

آلية مساعدة

① آلية مساعدة بما في ذلك خزان الوقود ، مرشح الزيت ، مقياس المستوى ، مقياس الضغط ، الأنابيب الهيدروليكية.

② تتكون غرفة الزيت من الفولاذ المقاوم للصدأ 2㎜ ، ويتم تجهيز الجزء السفلي بمسامير تصريف الزيت.

③ مرشح الزيت

④ مرشح الهواء الهيدروليكي ، مثبت في الجزء العلوي من الخزان.

⑤ مرشح شفط الزيت الذي يحمل الذات ، حجم الزيت 160 لتر/دقيقة ، دقة الترشيح 80um ، مثبتة على الجانب الأيسر من الخزان.

⑥ مرشح خط أنابيب الضغط ذاتيًا ، تجاوز ضغط صمام الالتفاف 0.4mpa. قوة جهاز الإرسال هي 48W ، عندما يتم حظر عنصر المرشح بواسطة الأوساخ إلى اختلاف ضغط منفذ الزيت البالغ 0.35MPa ، يتم إصدار إشارة التبديل.

⑦ مقياس الضغط: نموذج YN60 ، نطاق قياس 0 ~ 25mpa ، يستخدم لعرض ضغط النظام.

⑧ الأنابيب الهيدروليكية: استخدام مفاصل الأكمام وأنابيب الفولاذ الهيدروليكية السلس ، وثلاث طبقات من تحضير الأسلاك الفولاذية لخرطوم الضغط العالي ، جميع الأنابيب هي اختبار ضغط 40 ميجا باسا قبل التثبيت ، مؤهلة بعد التحميل.

⑨ درجة حرارة العمل العادية للنظام الهيدروليكي -25 ~ +80 ℃.

وسيط العمل

وسيط العمل هو الزيت الهيدروليكي المضاد للملابس. الزيت المخزن في الخزان عندما تغادر السيارة هو الزيت الموصى به ، ويجب استبدال جميع العلامات التجارية الأخرى للزيت عند استخدام وسيط العمل

فهرس الأداء الرئيسي لشاحنة الطائرات (ديزل)

نموذج المحرك: 4HK1-TCG61

نموذج علبة التروس: Allison1000

ارتفاع منصة العمل (مم): 2200 ~ 6000

تصنيف تحميل الجسم (كجم): 3800

تصنيف تحميل المنصة الأمامية (كجم): 2200

تصنيف تحميل الجزء الأمامي من النظام الأساسي (KG): 600

نطاق ضبط الجزء المتحرك من المنصة الأمامية (مم): 0 ~ 600

نطاق ضبط التوسع للجزء المتحرك من المنصة الأمامية (مم): 0 ~ 600

بُعد جزء ثابت من المنصة الأمامية (الطول × العرض) (مم): 2100 × 2085

بُعد الجزء المتحرك من المنصة الأمامية (L × W) (مم): 820 × 1200

الجودة (كغ): 10480

الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 9450 × 2300 × 3400

نموذج الهيكل: ql1110anpay

الأبعاد الخارجية (الطول × العرض × الارتفاع) (مم): 6600 × 2300 × 2100

انبعاثات المحرك: يلبي الانبعاثات متطلبات المرحلة 6 ب في المرحلة السادسة من GB 17691-2018 الصين ، ويفي دخان العادم بمتطلبات GB 3847-2018

تصنيف تحميل الجزء الأمامي الثابتة (KG): 2200
