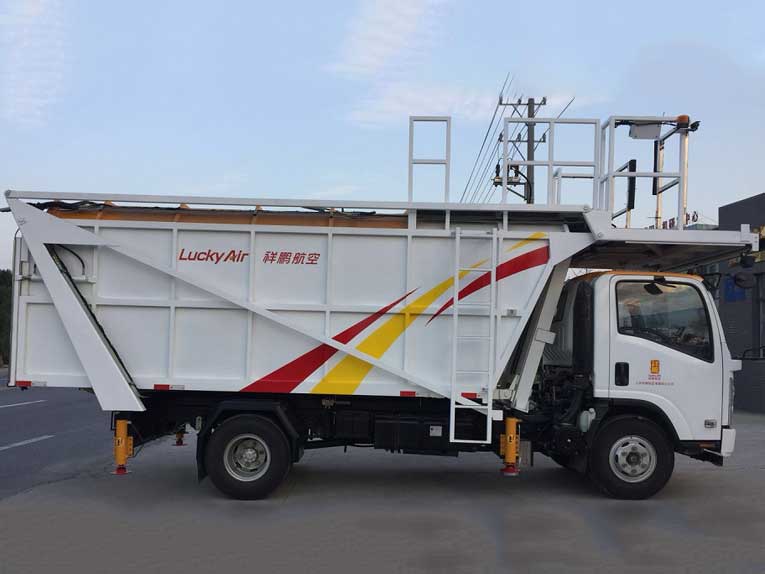

يتم تعديل هيكل شاحنة مجموعة القمامة مع هيكل سيارة Qingling Type II للسيارات ، وحجم شاحنة مجموعة القمامة 16.5m3. سعة الحمل المقدرة هي 1.9 طن. يميل جسم الصندوق مع ارتفاع المنصة. إنه مناسب للاستخدام في نماذج مثل A300 و A310 و A320 و A330 و A340 و B737 و B747 و B757 و B767 و B777
يتكون جسم شاحنة مجموعة القمامة من الهيكل العظمي والجلد والغطاء والباب ، بحجم فعال قدره 16.5 م 3. يتم استخدام الأجزاء الملحومة من الفولاذ المستطيلة للهيكل العظمي ، والجلد على الجانب والأعلى عبارة عن لوحة من الفولاذ المقاوم للصدأ بسمك 1.2 مم ، والتي يتم تثبيتها في الجزء الداخلي من الهيكل العظمي مع المسامير. يتكون جلد السطح السفلي من مادة من الفولاذ المقاوم للصدأ 1.5 ملم وشاشة مرشح الفولاذ المقاوم للصدأ 1.5 مم. تتمثل وظيفة شاشة المرشح في تصفية الماء في القمامة والسماح لها بالتدفق عبر خط الأنابيب إلى خزان مياه الصرف الصحي المثبت على الإطار الفرعي. هناك فتحة التخلص من القمامة من 1540 × 1100 تم فتحها في الجزء العلوي من الصندوق. غطاء الصندوق الذي يتطابق مع معالجة قطعة واحدة من لوحة متقلب ويتم مطابقة مع إطار فتح الصندوق. يمكن فتحه أو إغلاقه بواسطة محرك أسطوانة الزيت. الفتحة في الجزء الخلفي من الصندوق هي 2000 × 1800 ، وهي مزودة ببوب صندوق مغلق تديره أسطوانة هيدروليكية ، بزاوية فتح أقصى قدرها 68 درجة.
تم تكوين شاحنة مجموعة القمامة مع ستة معلمات
نموذج الهيكل: QL1070BUKAY
حجم صندوق القمامة (M3): 16.5
كتلة تحميل القمامة المسموح بها (KG): 1900
ارتفاع منصة العمل (مم): 2200-5800
مجموعة التلسكوبية الأمامية (MM): 0-800
الحد الأقصى لزاوية التقليب (°) من القمامة يمكن: 35
الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 7985 × 2260 × 3500
وزن كبح (كغ): 5500
نموذج المحرك: 4kh1cn6lb
انبعاثات المحرك: تلوث الملوثات العادم متطلبات الحد من المرحلة السادسة من GB 17691-2018 ، ويلبي دخان العادم متطلبات GB 3847-2018
نموذج النقل: MSB-5SM
