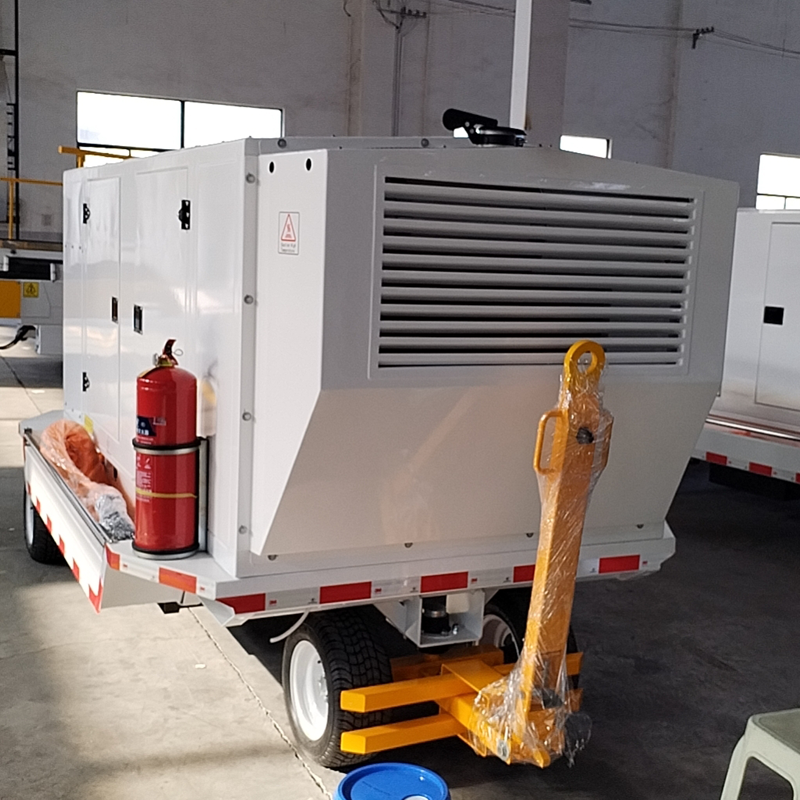

تم تثبيت قاعدة مجموعة توليد الطاقة لوحدة الطاقة للطائرات القابلة للقطر TY-GPU90 / TY-GPU140 على هيكل المقطورة. يتم تشكيل غطاء الوحدة عن طريق ختم الصفائح المعدنية، وتتميز بالتهوية الجيدة، ومقاومة للمطر، وقدرات تقليل الضوضاء. المظهر سلس ويحتوي على فتحة غطاء كبيرة لراحة موظفي الصيانة لإجراء الصيانة على الوحدة. تتكون هذه السيارة من: المحرك، المولد، نظام تنظيم الجهد، نظام حماية التردد، نظام حماية الجهد، نظام حماية الحمل، نظام التحكم في الإخراج، نظام التشغيل، نظام الإخراج، وشاسيه المقطورة، إلخ. تعتمد وحدة الطاقة نظام تحكم ذكي متكامل ECU، وتتخذ الوحدة تدابير لتقليل الضوضاء. لا يزيد مستوى الضوضاء عن 85 ديسيبل على مسافة 1 متر من الوحدة.
تلبي وحدة الطاقة هذه متطلبات إمداد الطاقة للمعدات الكهربائية المحمولة جواً بتردد 400 هرتز AC/DC. تتمتع وحدة الطاقة بنظام حماية وتنظيم ديناميكي كامل، والذي يمكنه تلبية متطلبات استقرار الطائرات باستخدام مصادر طاقة متوسطة التردد للتردد والجهد. يمكن لوحدة الطاقة أن تعمل طوال اليوم، ولها وظائف جيدة مقاومة للمطر، ومقاومة للماء، ومقاومة للرطوبة، ومضادة للتآكل، وتحتوي على جهاز مقاوم للمطر لقابس الكابل.

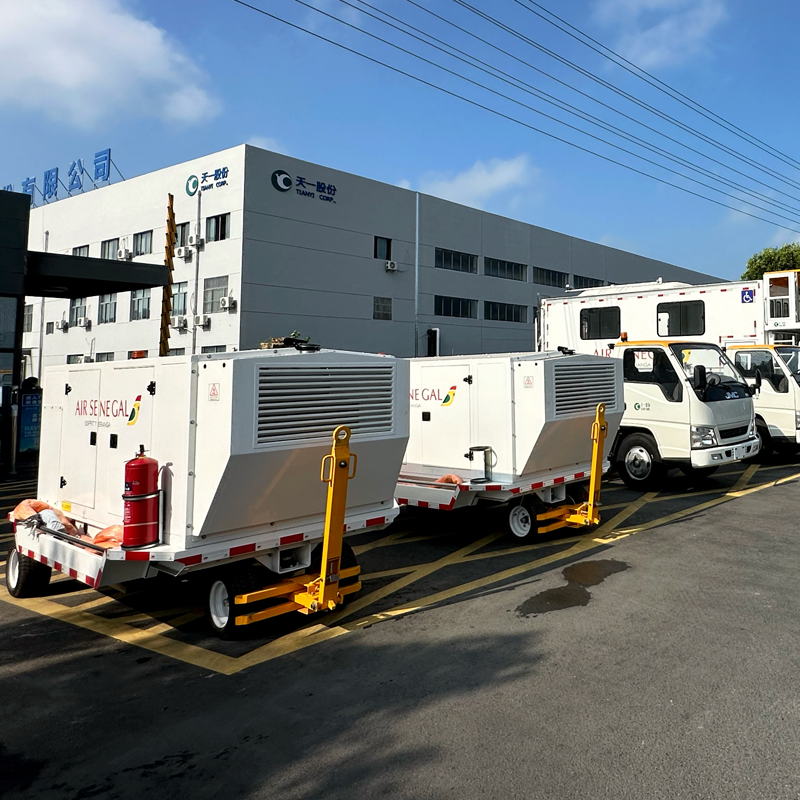

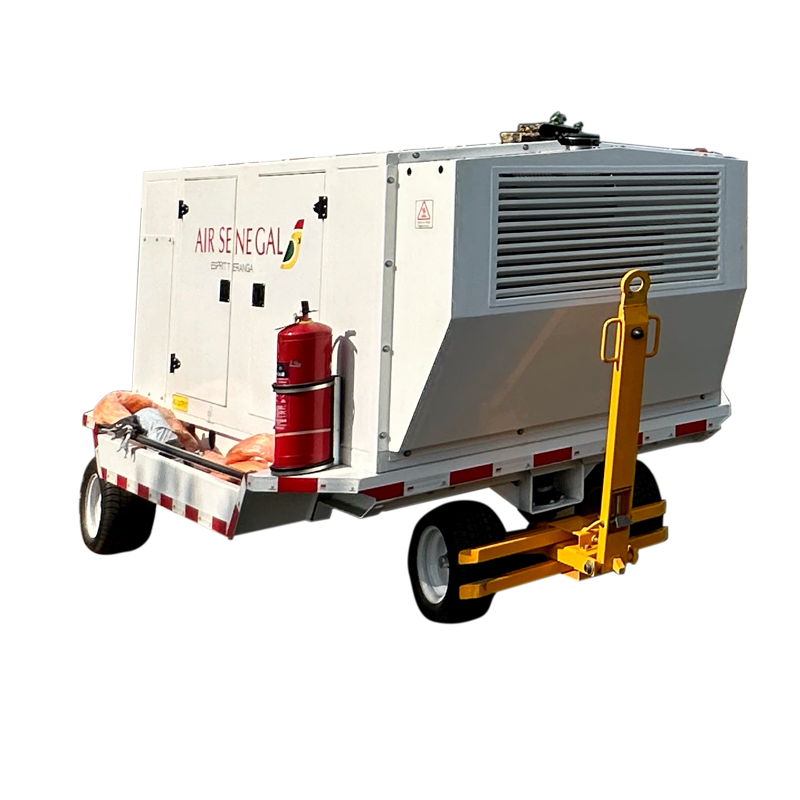

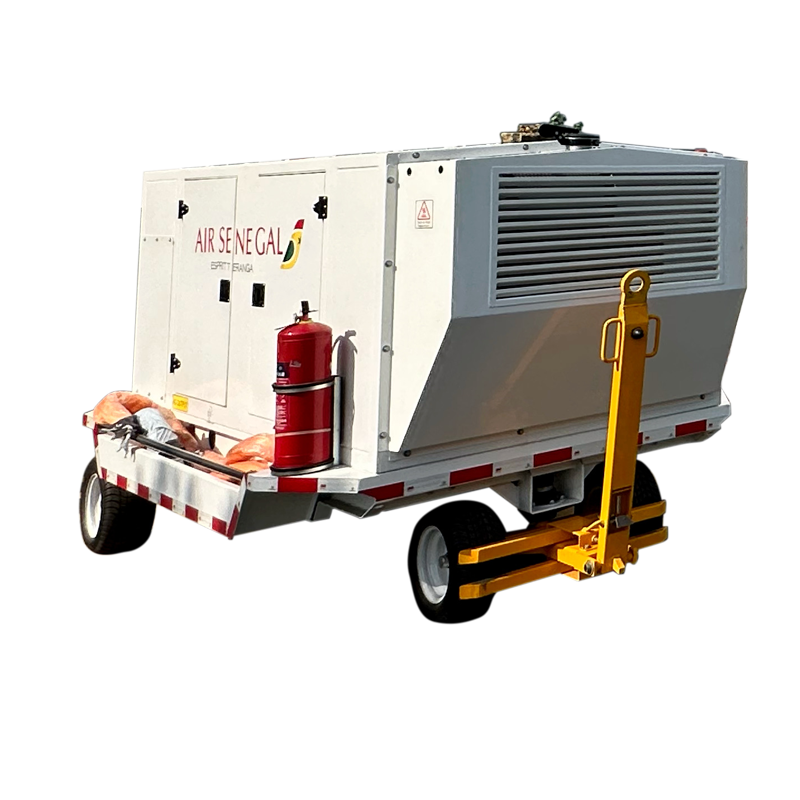

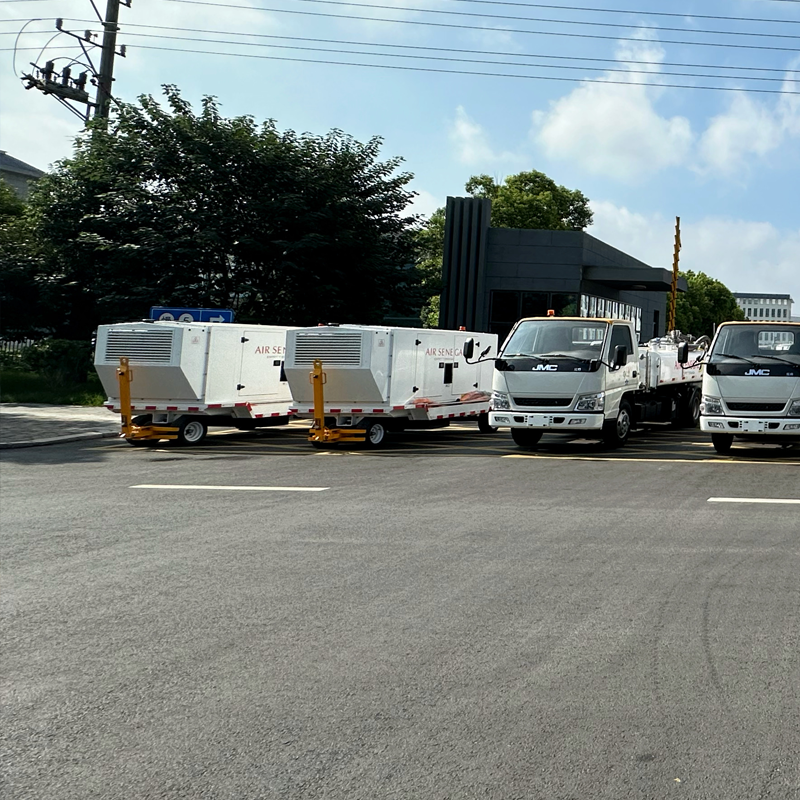

وحدة طاقة الطائرة القابلة للقطر TY-GPU90 / TY-GPU140
1. الأداء المقدر:
أ. طاقة الخرج: ≥90kVA؛ ≥140 كيلو فولت أمبير؛
ب. الطاقة المقدرة: ≥72kW؛ ≥112 كيلو واط؛
ج. عامل الطاقة: 0.8؛
د. التصنيف الحالي: 260A؛ 404أ؛
ه. جهد الإخراج: 115/200 فولت ؛
و. التردد (هرتز): 400 هرتز؛
2. إعدادات حماية النظام:
أ) الحماية من التردد الزائد: 420 هرتز، 5 ثواني
ب) حماية نقص التردد: 380 هرتز ، 7 ثوانٍ
ج) الحماية من الجهد الزائد: 130 فولت، 2 ثانية
د) حماية أقل من الجهد: 100 فولت ، 7 ثوانٍ
ه) حماية الحمل الزائد: حمولة مصنفة بنسبة 125 ٪ ، 5 دقائق
3. أبعاد وحدة الطاقة:
أ. الطول: 3390 ملم (عند سحب قضيب السحب)؛
ب. العرض: 1900mm ؛
ج. الارتفاع: 1825 ملم (باستثناء ضوء التحذير)
د. الوزن الإجمالي للوحدة: ≥2600 كجم؛ ≥2800 كجم.
