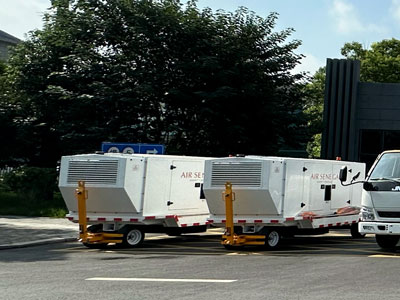

يتم تثبيت قاعدة وحدة تزويد الطاقة في مركبة طاقة طائرة Ty-GPU140 على هيكل المقطورة. يتم تشكيل غطاء الطائرات الخاص بها عن طريق ختم أجزاء الصفائح المعدنية ، والتي لديها تهوية جيدة ، وقوائم قاطرة للضوضاء وتقليل الضوضاء. المظهر مسطح ولديه باب مقصورة غلاف طائرة كبير لتسهيل موظفي الصيانة لإصلاح الوحدة. تتكون هذه السيارة من: محرك ، ومولد ، ونظام تنظيم الجهد ، ونظام حماية التردد ، ونظام حماية الجهد ، ونظام حماية الحمل ، ونظام التحكم في الإخراج ، ونظام التشغيل ، ونظام الإخراج ، وهكل مقطورة ، إلخ. تتخذ الوحدة تدابير تقليل الضوضاء ، ولا يتجاوز مستوى الضوضاء على مسافة 1 متر من الوحدة 85 ديسيبل.
تلبي هذه مركبة إمداد الطاقة متطلبات إمداد الطاقة للنظام الكهربائي على متن طرز AC/DC 400Hz. تم تجهيز مركبة إمدادات الطاقة بنظام حماية وتنظيم ديناميكي كامل ، والذي يمكن أن يفي بمتطلبات الاستقرار للتردد والجهد للطائرات باستخدام إمدادات الطاقة متوسطة التردد. يمكن أن تعمل مركبة إمدادات الطاقة طوال اليوم ولديها وظائف ممتازة ومقاومة للماء ومقاومة للرطوبة ومضادة للتآكل. كما أنه مجهز بجهاز مقاوم للمطر لمقابس الكابلات.
140KVA (28.5VDC) تم سحب لسيارة طاقة AC-DC الأداء والأبعاد الرئيسية
الأداء المقنن:
أ. طاقة الإخراج: ≥140kva ؛
ب. القوة المقدرة: ≥112kw ؛
ج. عامل الطاقة: 0.8
د. تصنيف تيار: 404a ؛
ه. جهد الإخراج: 115/200 فولت ؛
و. التردد (هرتز): 400 هرتز ؛
2. إعدادات لحماية النظام:
أ) الحماية الزائدة عن التردد: 420 هرتز ، 5 ثوانٍ
ب) حماية نقص التردد: 380 هرتز ، 7 ثوانٍ
ج) حماية الجهد الزائد: 130 فولت ، 2 ثانية
د) حماية أقل من الجهد: 100 فولت ، 7 ثوانٍ
ه) حماية الحمل الزائد: حمولة مصنفة بنسبة 125 ٪ ، 5 دقائق
3 أبعاد خارجية وحدة إمداد الطاقة
أ. الطول: 3390 مم (عندما يتم طي MOP)
ب. العرض: 1900mm ؛
ج. الارتفاع: 1825 ملم (باستثناء أضواء الشرطة)
د. إجمالي وزن الوحدة: ≤2800 كجم.
