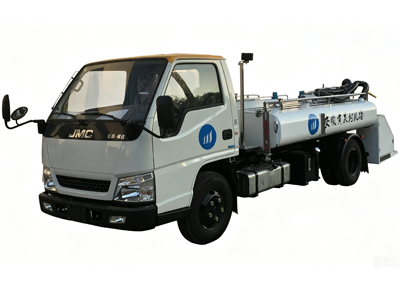

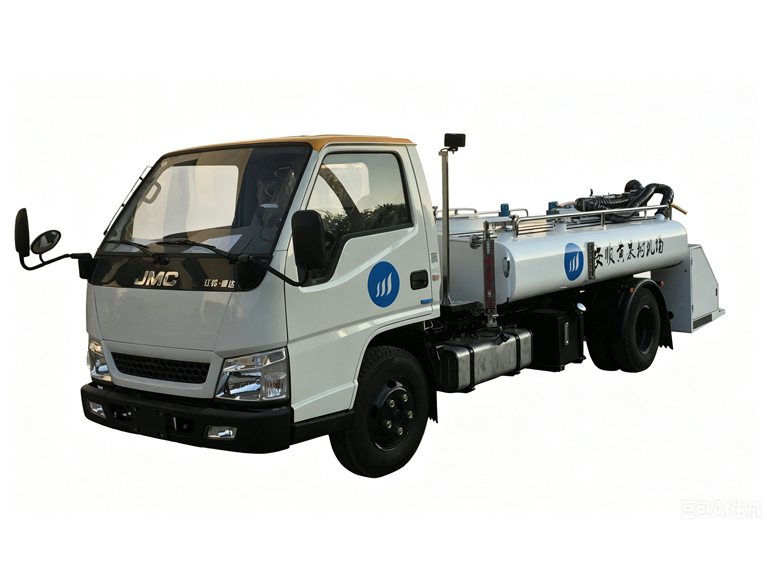

تم تصميم شاحنة مرحاض الطائرة (الديزل) كمنصة عمل للرفع الخلفي، وخزان تنظيف وصرف صحي ذو سعة كبيرة في المنتصف، ونظام شفط مضخة فراغ يتم تشغيله بواسطة محركات هيدروليكية ومضخة مياه مقاومة للأحماض مصنوعة من الفولاذ المقاوم للصدأ يتم تشغيلها بواسطة محركات هيدروليكية. يمكن لنظام الشفط بمضخة التفريغ أن يوفر خدمات الشفط لخزانات الصرف الصحي للطائرات بكفاءة وسهولة. مضخة المياه المصنوعة من الفولاذ المقاوم للصدأ والتي يتم تشغيلها بواسطة محرك هيدروليكي توفر وظيفة التنظيف لخزان الصرف الصحي للطائرة.
تجميع خزان مياه الصرف الصحي وخزان المياه العذبة لشاحنة مرحاض الطائرات (الديزل) :
خزان المياه مصنوع من صفائح من الفولاذ المقاوم للصدأ مقاس 4 مم 304. يتكون جسم الخزان من ثلاثة خزانات مياه معزولة تماماً:
أ) خزان المياه المتداول، الذي يوفر المياه المتداولة لمضخة التفريغ.
ب) خزان المياه النظيفة، يوفر مياه التنظيف للطائرة، مع غطاء فتحة دائرية وفتحة تهوية في الأعلى، ومنفذين لتعبئة المياه ومقياس لمستوى السائل، ومقياس مستوى السائل المغناطيسي له وظيفة إنذار منخفضة المستوى.
ج) خزان الصرف الصحي، المستخدم لتخزين مياه الصرف الصحي التي يتم تصريفها من خزان الصرف الصحي للطائرة، مقسم إلى جزأين متماثلين بواسطة لوحة مانعة للمياه، يحتوي الجزء العلوي من الخزان على غطاء فتحة ضغط دائري، وصمامين للتنفس، وقد تم تجهيز الجزء السفلي من الخزان بأخدود مائل، ويتم تثبيت صمام تصريف مياه الصرف الصحي DN100 في أدنى نقطة؛ في الجزء الخلفي من خزان الصرف الصحي توجد واجهة أنبوب تصريف مياه الصرف الصحي، وفتحة المراقبة، وواجهة سريعة لشطف خزان الصرف الصحي في السيارة.
د) وظيفة صمام التنفس هي: عندما تصل درجة الفراغ إلى ضغط الفراغ المقدر للخزان، يبدأ صمام التنفس في امتصاص الهواء من خارج الخزان إلى الداخل، وبالتالي ضمان سلامة الخزان. تم تجهيز الجزء السفلي بمنفذ للصرف الصحي، والجزء الخلفي من الوجه النهائي لخزان الصرف الصحي به نافذة لمراقبة مياه الصرف الصحي، والتي يمكنها مراقبة مستوى مياه الصرف الصحي في المقصورة.
هـ) يتم توصيل الخزان بالهيكل من خلال 6 ممتصات صدمات مطاطية، والتي يمكنها عزل اهتزاز السيارة بشكل فعال أثناء الحركة.
و) يحتوي السطح العلوي لخزان المياه على شريط مضاد للانزلاق 3M مستورد لمنع المشغلين من الانزلاق عند العمل أو الفحص على خزان المياه.
ز) تم تجهيز الجزء الداخلي من خزان الصرف الصحي بلوحة مانعة للماء على شكل '井' لمنع تأثير وتحريك تدفق المياه أثناء حركة السيارة.
ح) تم تجهيز الطرف العلوي من خزان المياه النظيفة بمنفذ تعبئة المياه، وهو مجهز بغطاء محكم الغلق. في موضع منفذ تعبئة المياه في خزان المياه النظيفة، يوجد مقياس واضح وبديهي لمستوى السائل، والذي يتميز بميزة مقاومة التجمد في فصل الشتاء ويمكن أن يعكس بوضوح ودقة ارتفاع مستوى السائل داخل الخزان.
