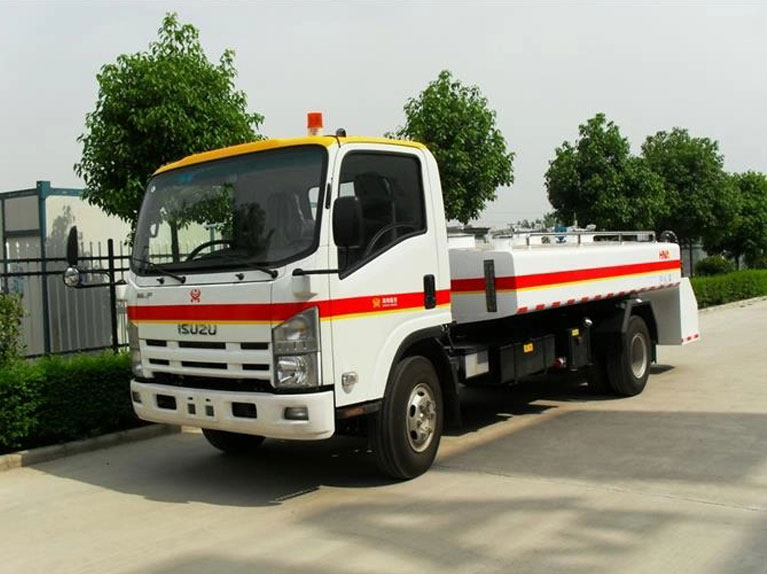

شاحنات خدمة مياه الشرب للطائرات، هيكل ناقل الحركة اليدوي Jiangling National V من النوع الثاني، تعديل جزئي. يتم لحام الطرف الخلفي للشعاع الرئيسي بإطار منصة العمل. الجانب الأيسر من إطار المنصة عبارة عن درج يستخدم للموظفين لدخول الصندوق للصيانة والتنظيف. الجانب الأيمن من إطار المنصة عبارة عن جهاز نقل لأنابيب المياه النظيفة. على الجانب الأيمن من الحزمة الرئيسية، توجد مضخة مياه وأنبوب مدخل ومضخة هيدروليكية وملحقات هيدروليكية. على الجانب الأيسر من الشعاع الرئيسي، يتم وضع خزان الديزل وخزان الزيت الهيدروليكي.
الغلاف الخارجي لخزان المياه الصافية مصنوع من صفائح الفولاذ المقاوم للصدأ عالية الجودة بسمك 3 مم وملحومة بواسطة لحام قوس الأرجون. اللحام الداخلي للخزان سلس وخالي من النتوءات. يتكون السطح السفلي للخزان على شكل قوس. يتم تركيب خزان المياه بميل معين لتسهيل عملية التصريف. يتم تركيب شاشة ترشيح عند مخرج المياه داخل خزان المياه الصافية، والتي يمكنها حماية مضخة المياه بشكل جيد. يتم تركيب منفذ تعبئة المياه في الطرف العلوي لخزان المياه الصافية. في المناطق الباردة، يعتمد خزان المياه على خزان مياه معزول. يعتمد خزان المياه المعزول على خزان المياه ذو درجة الحرارة العادية، مع لوح فولاذي ملفوف على البارد بسمك 2.5 مم ملفوف حوله ومادة رغوية بسمك 30 مم مملوءة في المنتصف. من أنابيب وخراطيم من الفولاذ المقاوم للصدأ تتكون أنابيب المياه النظيفة لشاحنات خدمة مياه الشرب للطائرات
شاحنات خدمة مياه الشرب للطائرات
الأبعاد الكلية للمركبة (الطول × العرض × الارتفاع): 6530×1900×2150
الأبعاد الخارجية للصندوق (الطول × العرض × الارتفاع): 3200×1900×760
سعة خزان المياه النظيفة 4000 لتر
البروز الأمامي: 1070
البروز الخلفي: 2370
قاعدة العجلات: 3360
نموذج الهيكل: JX1061TG25
نموذج المحرك: JX493ZLQ5
الوزن الصافي للمركبة بأكملها: 2,950 كجم
حمولة المحور الأمامي (بدون حمولة/حمولة كاملة): 1040 كجم / 1140 كجم
حمولة المحور الخلفي (بدون حمولة/حمولة كاملة): 1910 كجم/3910 كجم
يبلغ الحد الأقصى للكتلة الإجمالية لخزان المياه النظيفة عند التحميل الكامل 6,950 كجم
استهلاك الوقود لكل 100 كيلومتر: 12 لتر
القطر الخارجي لدائرة القناة: 14.000 ملم
الحد الأدنى للخلوص الأرضي: 205 ملم
المضخة: المادة: مضخة طرد مركزي مقاومة للتآكل من الفولاذ المقاوم للصدأ، سرعة الدوران: 1500 دورة/دقيقة، معدل التدفق:> 130 لتر/دقيقة
ضغط إمدادات المياه واضحة: 0.345MPa
ضغط العمل للنظام الهيدروليكي: 10MPa
تبلغ سعة خزان الزيت الهيدروليكي 78 لترًا
نموذج الزيت الهيدروليكي: 32# زيت هيدروليكي أرضي للطيران
سعة خزان الديزل: 100 لتر
مواصفات الإطارات: 7.00R16
الجهد: 12 فولت (بطاريتان في السلسلة)
