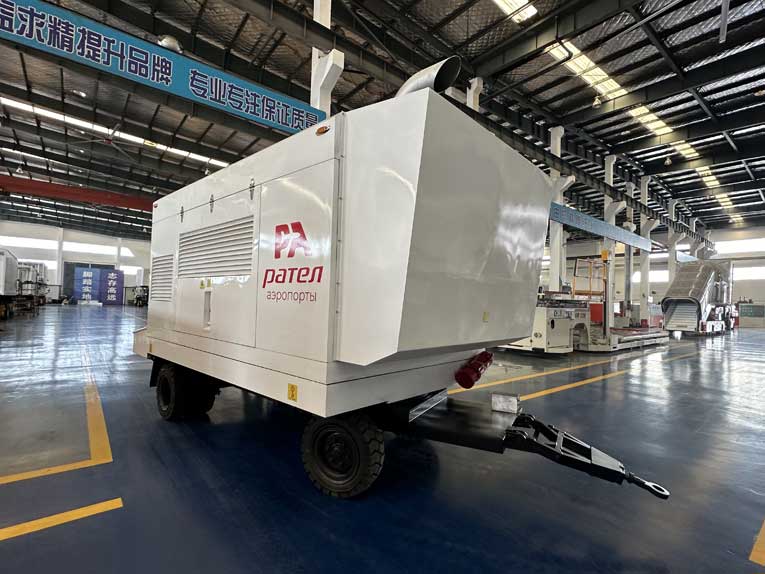

Aircraft Towed Air Start Unit : Boeing 707 ، 717 ، 727 ، 737 Series ، 757 ، 767 ، 747 Series ، بعض B777 ، DC8 ، DC9 ، DC10 ، MD80 ، MD90 ، MD11 ، Airbus A320 سلسلة ، A340 ، A300 ، تم تصميم
وحدة بدء تشغيل الهواء المسحورة لضاغط الهواء الخلفي والرادياتير (لضاغط الهواء) ، ومحرك الديزل الأوسط ومرشح الهواء ، ومروحة التبريد الأمامية والمكواة. يمكن لنظام ضغط الهواء القائم على محرك الديزل ومحرك ضاغط الهواء القائم على محرك الديزل ، ونظام ضاغط الهواء الذي يحركه محرك الديزل ، أن يخرج بكفاءة ومريحة من الضغط المنخفض والهواء المضغوط عالي التدفق إلى محركات الطائرات ، وفي الوقت نفسه يساعد في تزويد الهواء لفحص الطائرات أو تكييف الهواء. قدرة الحمل الأساسي للهيكل هي 8 أطنان ، بحد أقصى 10 أطنان. يتم توصيل المكونات العلوية والسفلية بواسطة 6 لوحات توصيل ضخمة من خلال 72 M16 من الصف 12.9. يمكن فصل وحدة مصدر الهواء العلوية والهيكل السفلي السحب حسب الحاجة. يتم لحام الطرف الخلفي للحزمة الرئيسية بتجميع فتحة الخرطوم ويمكن استخدامه كخطوة. يتم تثبيت إطار الهيكل ، قذيفة الغطاء والوحدات المختلفة في الأعلى. في منتصف الإطار حيث يتم تخزين خزان الوقود. يمكن توفير الوقود إلى محرك الديزل والضاغط من خلال أنابيب الزيت. الجرار يسخر من المقطورة من خلال إطار السحب الأمامي في المقدمة.
وحدة بدء تشغيل الهواء المسحورة المواصفات الفنية
الأبعاد الخارجية
الأبعاد الإجمالية للآلة بأكملها (مم): L = 7300
العرض الإجمالي للآلة بأكملها (مم): W = 2200
ارتفاع إجمالي الماكينة (MM): H = 2700
المعلمات الفنية الرئيسية
● ضغط الغاز: إمدادات الغاز: 35-42PS ، قابلة للتكيف (مجموعة FANCEDARY) (المصنع المحدد في 30psi)
● معدل تدفق إمداد الغاز: 290 رطلاً/دقيقة
● درجة حرارة إمداد الغاز: ≤210 ℃
● الحد الأدنى لنصف قطر الدوران: 6.8m
● الخلوص الأرضي الحد الأدنى: 190 مم 1.1.3 التكوين الرئيسي
● قاعدة عجلات الهيكل المقطوعة
: 3940 مم
قاعدة عجلات: 1424.5 ملم للألواح الأمامية ؛ العجلات الخلفية: 1938 مم
زاوية النهج: 15.04 °
زاوية المغادرة: 29.26 °
● نموذج المحرك
: QSM15 77C
النوع: في الخط ، 6 أسطوانات ، توربيني شحن (الهواء) المبرد ، ضغوط
، حقن الوقود الإلكترونية)
2100RPM
،
معدل استهلاك الوقود: 208G/kWH
الجهد الكهربائي: 24V ●
نموذج
الضاغط : GHH CD42S
نوع: ضاغط دوار مزدوج ، خالٍ من الزيت ، وثيقان مزدوج ، معدل الضغط على ما يلي: 290 رطل/الوسط (131.5 كجم/min)
. ≤80 ٪. سرعة المحرك عند بدء إمداد الهواء هي 2100 دورة في الدقيقة
