نظام إمدادات المياه (600 بكسل) شاحنة مياه
يتم تثبيت مضخة المياه في الطرف الأمامي الأيمن السفلي من الصندوق ، متصلة مباشرة بمنفذ خزان المياه. تعتمد مضخة المياه مضخة الطرد المركزي من الفولاذ المقاوم للصدأ وهي مدفوعة بمحرك هيدروليكي. جميع مضخات المياه مصنوعة من الفولاذ المقاوم للصدأ ومجهزة بأختام ميكانيكية. يتم تثبيت قابس التصريف في أدنى نقطة في مضخة المياه. يتم تثبيت صمام تنظيم ضغط السلامة في نظام خط أنابيب المياه ، والذي يمكنه ضبط ضغط المياه أثناء إمدادات المياه وفقًا للاستخدام الفعلي (في ظل ظروف العمل العادية ، يكون ضغط إمدادات المياه 0.25 ميجا باستر إلى 0.40 ميجا باسكال).
خرطوم المياه الصافية هو خرطوم توصيل من الدرجة الغذائية. في نهاية أنبوب المخرج ، يوجد موصل ملء المياه يمكن توصيله بسرعة بمنفذ ملء المياه في الطائرة. على منصة العمل في منتصف خط أنابيب إمدادات المياه ، هناك صمام إيقاف للتحكم في التدفق الخلفي ومعدل تدفق المياه في خط أنابيب إمدادات المياه. يتم تثبيت مقياس تدفق التوربينات الإلكترونية في خط الأنابيب ، مما يتيح الملاحظة المريحة لحجم الماء ومعدل التدفق في كل مرة يضاف فيها الماء.

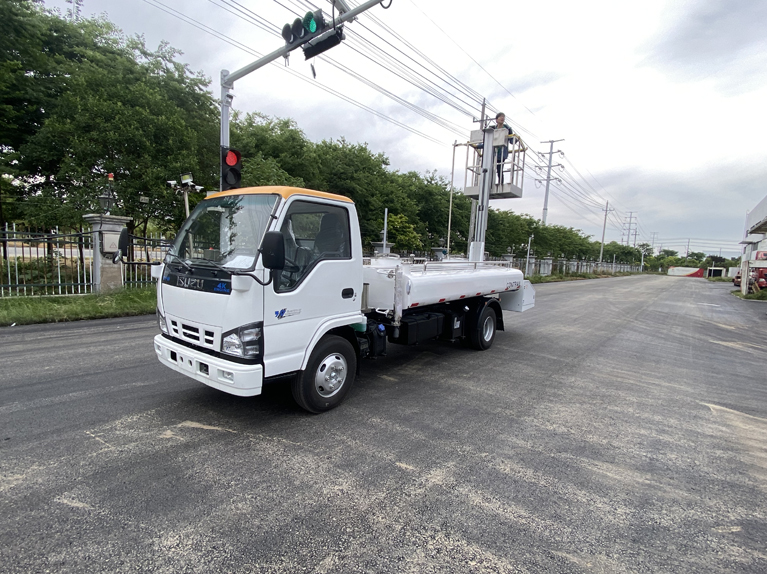

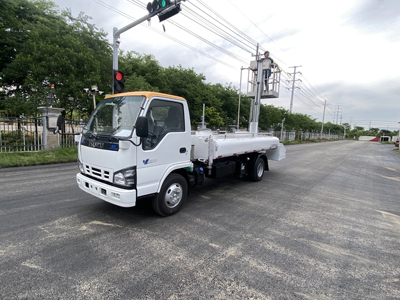

معلمات شاحنة المياه في الطائرات
نموذج المحرك: 4KH1CN5HS
حجم الخزان (ل): 4000
معدل تدفق إمدادات المياه (L/دقيقة): ≥150
ضغط إمدادات المياه (MPA): 0.345
وزن كبح (كغ): 4160
البعد الكلي (الطول والعرض والارتفاع) (مم): 7265x2140x2295
أعلى سرعة السيارة (كم/ساعة): 80
أداء آخر: منصة الرفع الاختيارية
نموذج الهيكل: QL1070A5Kay
ارتفاع ارتفاع منصة الرفع (مم): 380-3740
مادة صندوق الماء/سماكة (مم): S31603/4.5mm
قطر الدائرة الخارجية لدائرة القناة (مم): 17000
انبعاثات المحرك: تلوث ملوثات العادم متطلبات الحد من GB 17691-2005 المرحلة V ؛ يلبي لون الدخان العادم متطلبات GB 3847-2005.
