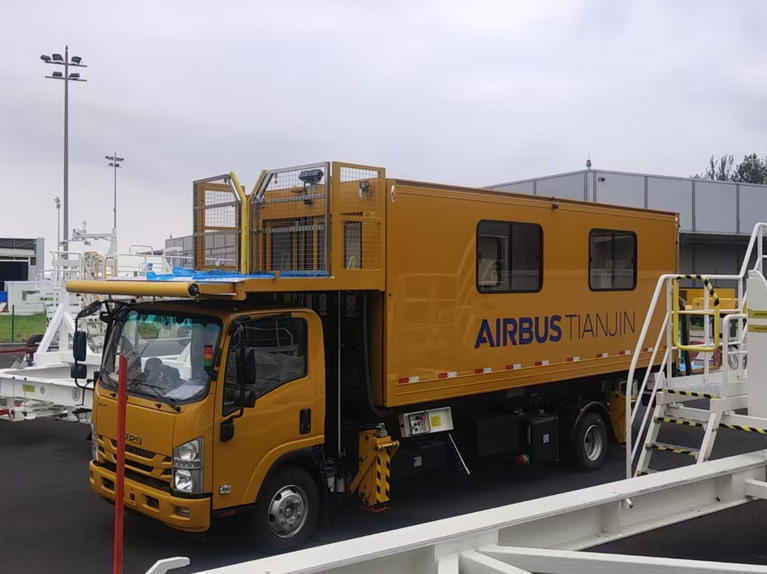

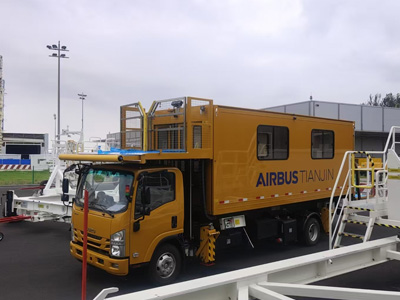

تعتمد المضخة الهيدروليكية في النظام الهيدروليكي مضخة تروس. تم تجهيز السيارة بأكملها بأربعة خزانات زيت أسطوانية للدعم الهيدروليكي الخارجي مع أقفال هيدروليكية ثنائية الاتجاه لضمان عمل مركبات الركاب بأمان وموثوقية. تم تجهيز Airport Ambulift بصندوقي تشغيل في الأمام والخلف، ويتم إضافة صندوق تشغيل إضافي محمول باليد على المنصة الخلفية للتشغيل المريح. النظام مزود بمقاييس ضغط مترية وصمامات تحكم يدوية وكهربائية ومضخات كهربائية للطوارئ ومضخات يدوية وغيرها لضمان سلامة التشغيل والتشغيل لمركبات الركاب. يتكون النظام بأكمله من آلية الطاقة، وآلية التحكم، وآلية التنفيذ، والآلية المساعدة، ووسط العمل، وما إلى ذلك.
① آلية الطاقة
تستخدم الطاقة الرئيسية مضخة تروس، يتم تشغيلها بواسطة المحرك من خلال علبة التروس، والتي تقوم بتشغيل جهاز مأخذ الطاقة، ويقوم جهاز مأخذ الطاقة مباشرة بتشغيل مضخة التروس لإخراج سائل العمل.
تعتمد مضخة الطوارئ شكلين: المضخة الكهربائية والمضخة الهيدروليكية التي تعمل يدويًا. عندما تكون المضخة الكهربائية بدون طاقة ولا يمكن تشغيلها في حالات الطوارئ، يمكن استخدام المضخة الهيدروليكية التي تعمل يدويًا للتشغيل.
② جهاز التحكم والتعديل
يشتمل جهاز التحكم والضبط على صمامات الضغط، وصمامات الاتجاه، وصمامات التدفق. يتم دمج مجموعة صمامات التحكم وتثبيتها على كتلة دائرة الزيت بمقاييس الضغط، وصمامات الاتجاه الكهرومغناطيسي، وصمامات تقليل الضغط، وصمامات التنفيس، وما إلى ذلك، ويتم وضعها في صندوق صمام التحكم على الجانب الأيمن من خزان الزيت الهيدروليكي. يتم اختيار الصمامات الهيدروليكية الرئيسية للنظام من منتجات شركة أبحاث النفط التايوانية. يتم ضبط الحد الأقصى لضغط العمل للنظام مسبقًا على 15 ميجا باسكال بواسطة صمام التنفيس.
صمام الضغط: يتكون صمام الضغط من صمام تخفيف وصمام خانق.
③ آلية التنفيذ
تشتمل آلية التنفيذ على أسطوانة رفع الجسم الصندوقي وأسطوانة سحب وتمديد الساق الداعمة، وأسطوانة المنصة الأمامية المتحركة والتلسكوبية، وأسطوانة التقليب والرفع للمنصة الخلفية.
④ آلية مساعدة
تشتمل الآلية المساعدة على خزان الزيت، ومجموعة مضخة الطوارئ، وفلتر الزيت، ومقياس مستوى السائل، ومقياس الضغط، والأنابيب الهيدروليكية.
يتم تركيب خزان الزيت الهيدروليكي ومجموعة مضخة الطوارئ في الموضع المركزي الخلفي لمقصورة سائق هيكل السيارة.
⑤ وسط العمل
يستخدم وسط العمل الزيت المخزن في خزان الزيت عندما يقوم المصنع بشحن المنتج. إذا تم استخدام زيت ماركة أخرى كوسيط عمل، فيجب تنظيف النظام الهيدروليكي واستبدال الزيت الهيدروليكي بالكامل.
