معيار المنتج

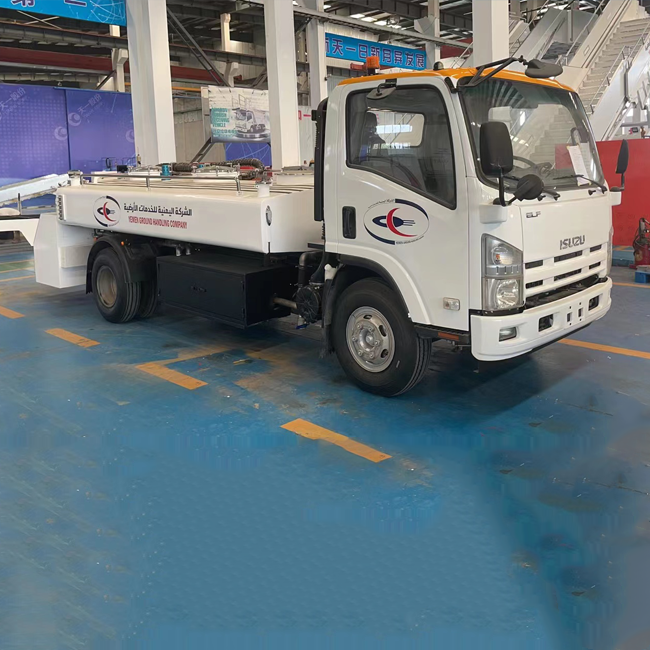

MH/T6014-1999 مركبة مائية محمولة
IATA AHM 970 مواصفات وظيفة المركبات المائية المحمولة IATA AHM 913 متطلبات السلامة الأساسية لمعدات الدعم الأرضي بالمطار
IATA AHM 915 جهاز التحكم القياسي
IATA AHM 910 المتطلبات الأساسية لمعدات الدعم الأرضي بالمطار CCAR-137-CA-R3 الأحكام الإدارية لمعدات المطارات المدنية
AP-137-CA-2015-02 ترتيب المسح لمعدات المطارات المدنية GB3847-2005·حدود الانبعاثات وطرق القياس لمحرك الاحتراق المضغوط
GB20891-2014 حدود الانبعاثات وطرق القياس لمحرك الديزل
الطائرات المطبقة
تنطبق على A300، A310، A318، A319، A320، A330، A340، B707، B727، B737، B747، B757، B767، B777، DC8، 1L - 18،1L - 62، MD11،
طائرات من نوع MD80 باستثناء طائرة A380.
مؤشرات الأداء الرئيسية:
| مسلسل | اسم | معامل | اسم | رقم الموديل |
| 1 | حجم السيارة (مم) | 6965*2100*2250 | الهيكل | QL1070BEVECHA2Y |
| 2 | نطاق ارتفاع الرفع لمنصة العمل (مم) | 400 ~ 3000 | جهاز التحكم في هيكل السيارة | VCU02 |
| 3 | حجم خزان المياه النظيفة L | 1600 | محرك القيادة | YTD060W23 |
| 4 | حجم خزان الصرف الصحي L | 3480 | محرك تحكم المحرك | KTZ50X35S |
| 5 | حجم خزان التدوير L | 200 | تجميع تخزين الطاقة | L173TB2 |
| 6 | ضغط إمدادات المياه MPA | 0.25 ~ 0.35 | وحدة تخزين الطاقة | CB220 |
| 7 | تدفق المياه النظيفة لتر/دقيقة | 220 | رمح التوجيه | F033 |
| 8 | قاعدة العجلات (مم) | 3815 | رمح القيادة | R048 |
| 9 | قاعدة العجلات الأمامية/الخلفية (مم) | 1685/1525 | إطار العجلة | 7.00R16 14PR |
| 10 | قطر الدائرة الخارجية لدائرة القناة (مم) | 16500 | جسم الخزان | JSTY5060GQSE-0200000-01 |
| 11 | زاوية المغادرة (°) | 10 | وحدة تحكم في مضخة المحرك | HCDMC005VT3 |
| 12 | زاوية الاقتراب (°) | 21 | مضخة مياه | DL12-60 |
| 13 | زاوية المرور الطولية (°) | 15 | توصيل المياه الصافية لشاحنة الصرف الصحي | أ-5 |
| 14 | السرعة القصوى كم/ساعة | 80 | مشترك الصرف الصحي | أ-7 |
| 15 | إجمالي كتلة السيارة (كجم) | 4750 | انبوب الصرف الصحي | أ-9 |
| 16 | الحد الأدنى من الخلوص الأرضي (مم) | 185 | اسطوانة رفع | GTWY350-2.8 |
| 17 | مجهزة بمضخة فراغ، شريط فراغ | 0.2 | وحدة الطاقة | دلدي-1.0/0.8-3 |
| 18 | درجة الحرارة المطبقة | -35-65 | نظام مراقبة | D5804 |
| 19 | القوة المقدرة لمحرك القيادة KW/r/min | 60/1850 | نظام رؤية بانورامي 360 درجة | YG-SVMS-3D(I.MX6) |
| 20 | سعة البطارية كيلووات ساعة | 106.95 | مفتاح الطاقة الكهرومغناطيسي الرئيسي | DK238 12 فولت |
| 21 | المدى كم | 312 | تناوب | RH4B-UL |
| 22 | جهد التجميع V | 618.24 | مفتاح الفصل الكهربائي | 1NT-3 |
| 23 | إجمالي الطاقة المخزنة كيلووات ساعة | 106.95 | مقبس التتابع | DTF14A |
| 24 | صِنف | عصر نينغدي فوسفات الحديد الليثيوم | المستشعر | UGT521 |
| 25 | مادة تنظيف خزان المياه/السمك مم | 316 لتر/5 | ضوء التنبيه | FL4871 |
| 26 | الحد الأدنى للسرعة المستقرة كم/ساعة | 0.8 | مفتاح الطوارىء | YW1B-V4E11R |
| 27 | المس التبديل | CWLNJ | ||
| 28 | ضوء المؤشر | AL6M | ||
| 29 | تبديل السفر | XCMD2145L1 | ||
| 30 | عداد التدفق | LWGY |
