توافر الحالة: | |
---|---|

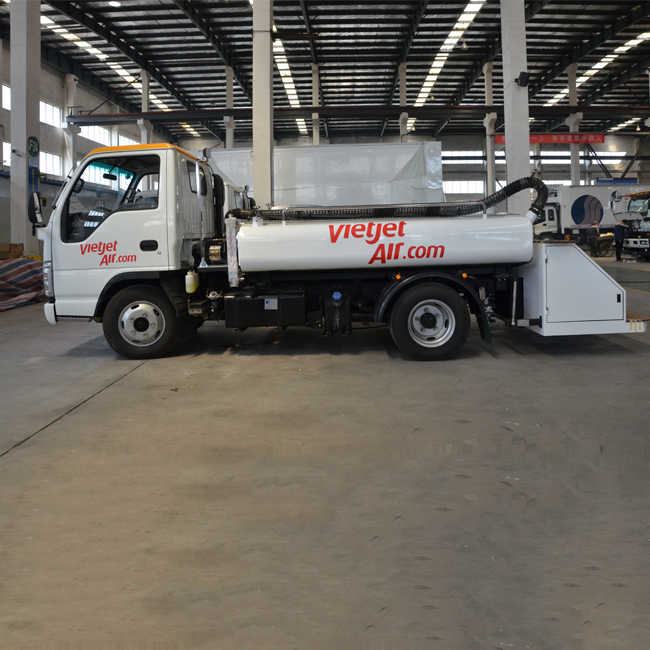

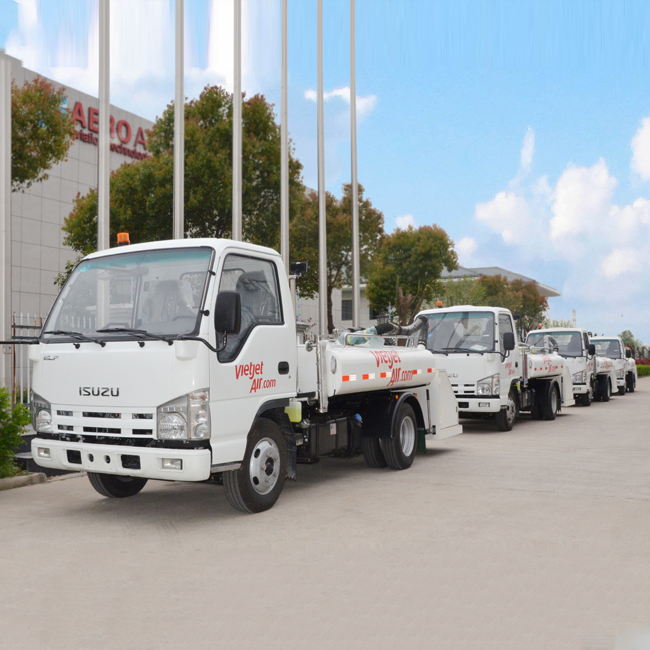

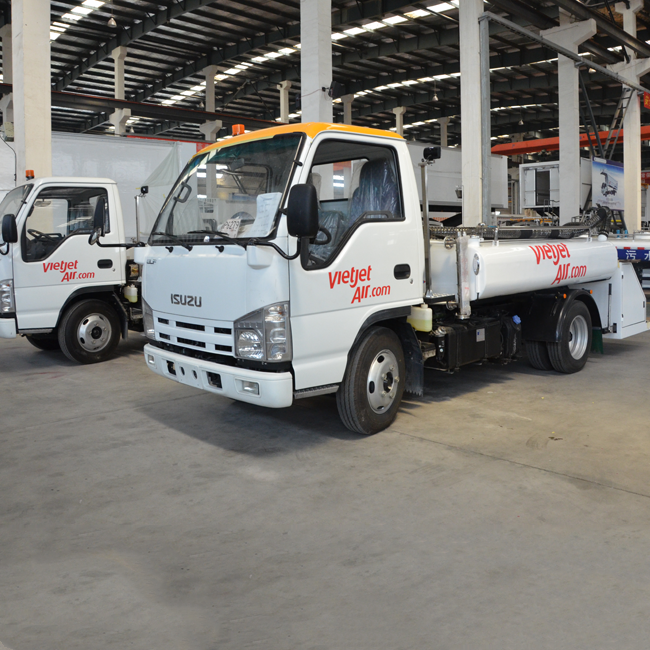

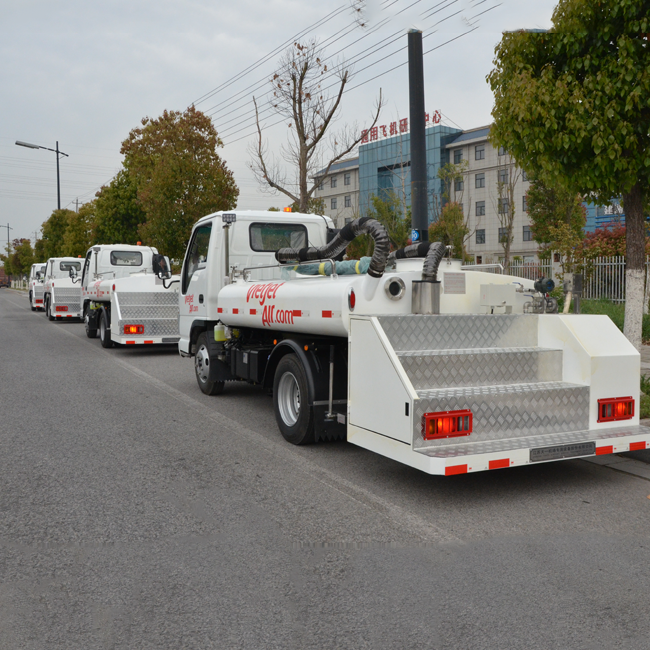

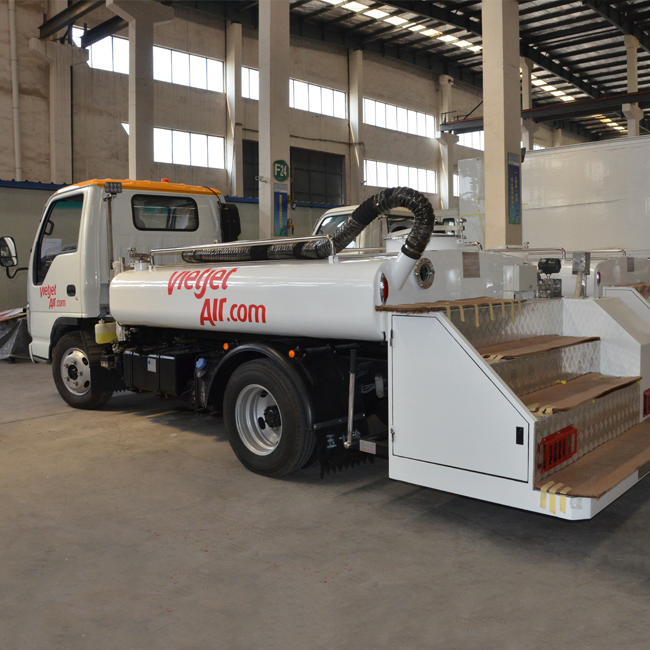

الموديل: شاحنة صرف صحي المطار
معيار المنتج
1) MH/T6015-2014 'شاحنة الصرف الصحي للطائرة'
2) المواصفات الوظيفية AHM970 لشاحنة الصرف الصحي للطائرات
3) متطلبات السلامة الأساسية AHM913 لمعدات الطيران الأرضية
4) جهاز التحكم القياسي AHM915
5) المتطلبات الأساسية لمعدات الطيران الأرضية AHM910
6) لوائح CCAR-137-CA-R3 بشأن إدارة المعدات الخاصة للمطار المدني
7) AP-137-CA-2015-02 إجراءات التفتيش للمعدات الخاصة بالمطار المدني (تجريبي)
8) GB3847-2005 'حدود انبعاث دخان العادم وطرق قياس محركات الاحتراق المضغوط ومحركات الاحتراق المضغوط للمركبات'
9) GB20891-2014 'حدود الانبعاثات وطرق قياس ملوثات عادم الديزل للآلات المتنقلة التي لا تسير على الطرق (المرحلة الثالثة والرابعة في الصين)'
المؤشرات الفنية الاساسية
مسلسل | اسم المشروع | معلمات محددة | جزء اسم | نموذج |
1 | الطول الإجمالي (مم) | 7190 | الهيكل | QL1070A5KAY |
2 | العرض الإجمالي (مم) | 2100 | engine | 4KH1CN5HS |
3 | الارتفاع الإجمالي (مم) | 2260 | ناقل الحركة | إم إس بي-5 إس إم |
4 | قاعدة العجلات (مم) | 3815 | الجسر الأمامي | 3000010-L20PA |
5 | قاعدة العجلات (أمامية/خلفية) (مم) | 1540/1425 | المحور الخلفي | 2400010-L20PA |
6 | التعليق الأمامي (مم) | 1025 | إطار العجلة | 7.00R16 14PR |
7 | التعليق الخلفي (مم) | 2350 | مستخرج القوة | SDQ51/74LGS-G |
8 | زاوية الاقتراب (°) | 22.5 | مضخة هيدروليكية | CBN-F50-BFHL |
9 | زاوية المغادرة (°) | 8 | مضخة مياه | SCB65-20/50 |
10 | الحد الأدنى من الخلوص الأرضي (مم) | 200 | مضخة فراغ | 2BV2771 |
11 | وزن الصيانة (كجم) | 4060 | ||
12 | الكتلة الإجمالية (كجم) | 8190 | ||
13 | قطر الدائرة الخارجية لدائرة القناة (مم) | 17000 | ||
14 | أقصى مسافة للقيادة (كم/ساعة) | 80 | ||
15 | حجم خزان الصرف الصحي (لتر) | 2600 | ||
16 | حجم تصفية الخزان (L) | 1400 | ||
17 | تدفق إمدادات المياه (لتر / دقيقة) | 150 | ||
18 | الحد الأدنى لارتفاع منصة العمل (مم) | 385 | ||
19 | الحد الأقصى لارتفاع منصة العمل (مم) | 3760 | ||
20 | مادة خزان الصرف الصحي | لوح من الفولاذ المقاوم للصدأ 0Cr18Ni9Ti/4.5 | ||
21 | فراغ مواد خزان الصرف الصحي | لوح من الفولاذ المقاوم للصدأ 0Cr18Ni9Ti/4.5 |
