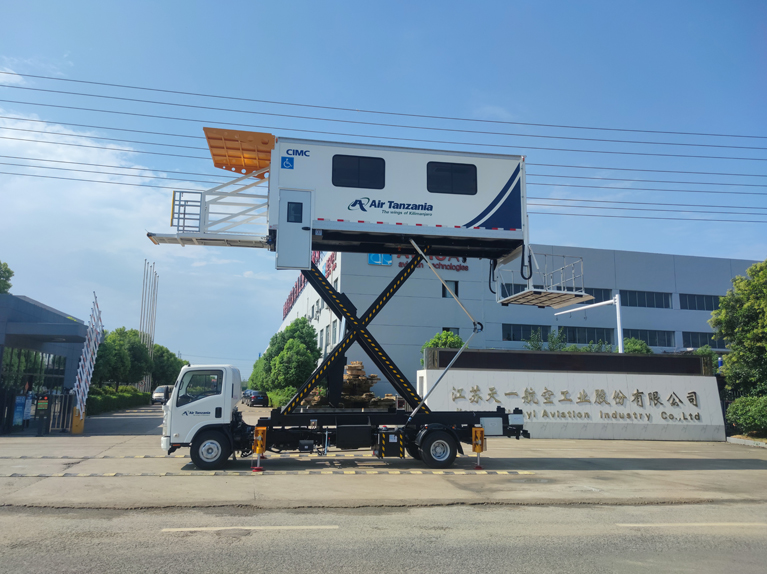

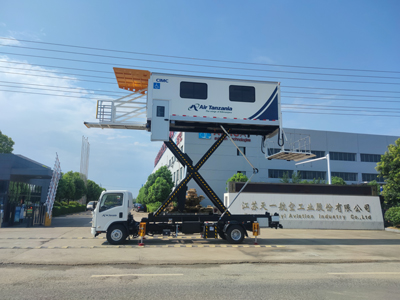

نظام هيدروليكي Half Cab ambulift
يتكون النظام الهيدروليكي من إقلاع الطاقة ، خزان الزيت ، مضخة زيت التروس ، المضخة الكهربائية ، المضخة اليدوية ، صمام الملف اللولبي ، الأسطوانة الهيدروليكية ، إلخ.
2. يتم توفير الطاقة الرئيسية بواسطة مضخة التروس. يعمل المحرك لدفع إقلاع الطاقة ، ويؤدي عمود إخراج إقلاع الطاقة إلى دفع مضخة الزيت ، مما تسبب في عمله وإخراج زيت العمل.
3. يجب إجراء عملية الطوارئ باستخدام مضخة هيدروليكية خارقة يدويًا.
4. تعتمد المكونات الهيدروليكية الرئيسية العلامات التجارية المعروفة من أوروبا وأمريكا.
5. يتم إعداد أقدام الدعم الهيدروليكي الأربعة بشكل معقول ، ووزن الرفع أكبر من الكتلة الكلية.
6. تم تجهيز أسطوانة الرفع بصمام فحص وصمام الحد المنخفض المواقع ، ويتم تزويده أيضًا بقفل هيدروليكي. تم تجهيز أقدام الأسطوانة الهيدروليكية بأقفال هيدروليكية.
7. يجب أن تصنع مواد الأنابيب الهيدروليكية من المعدن في جميع المناطق باستثناء الأجزاء المتحركة.
8. التحكم الهيدروليكي: يجب ترتيب التحكم الهيدروليكي والتحكم في دائرة الزيت لرفع المنصة الخلفية والجسم بشكل مستقل (أي ، لا يتم مشاركة مكونات التحكم في إجراءات التحكم أعلاه والتحكم في خط الأنابيب الهيدروليكية) ، ويجب أن يكون الناتج الهيدروليكي معقولًا.
معلمة CAB Half Ambulift
الأبعاد (الطول × العرض × الارتفاع): 9200 مم × 2460 مم × 3770 مم
الأبعاد الداخلية لجسم الصندوق (الطول × العرض × الارتفاع): 6350 مم × 2200 مم × 2100 مم
المسافة التلسكوبي من منصة التلسكوبيا 600 ملم
المنصة المتنقلة المسافة: 600 مم
ارتفاع المنصة الأمامية من الأرض: 1400 مم - 5800 ملم
ارتفاع رفع جسم الصندوق من الأرضية: 1500-5900 مم
ارتفاع المنصة الخلفية من الأرض: 0 مم - 1500 ملم
قاعدة العجلات: 5200 مم
زاوية النهج: 14 درجة
زاوية المغادرة: 14 درجة
القطر الخارجي لدائرة القناة: 20500 مم
إجمالي وزن السيارة: 11،250 كجم
الحد الأقصى لسعة الحمل لجسم الصندوق هو 2500 كجم
الحد الأقصى لسعة التحميل للمنصة الأمامية: 1200 كجم
الحد الأقصى لسعة التحميل للمنصة الخلفية هو 500 كجم
مسموح سرعة الرياح العمل: المستوى 8
السرعة القصوى: 75 كم/ساعة
عند الاقتراب من سرعة الطائرة لا تزيد عن 3 كم/ساعة
الحد الأقصى لضغط العمل: 16 ميجا باسكال
