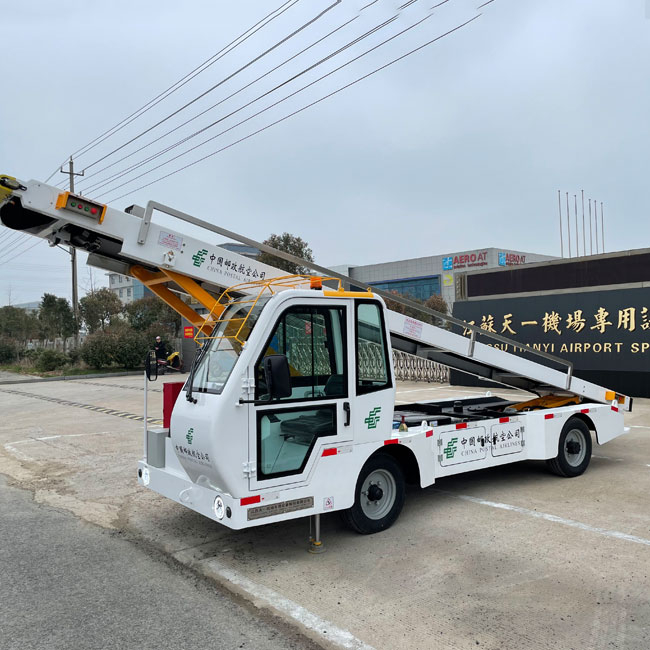

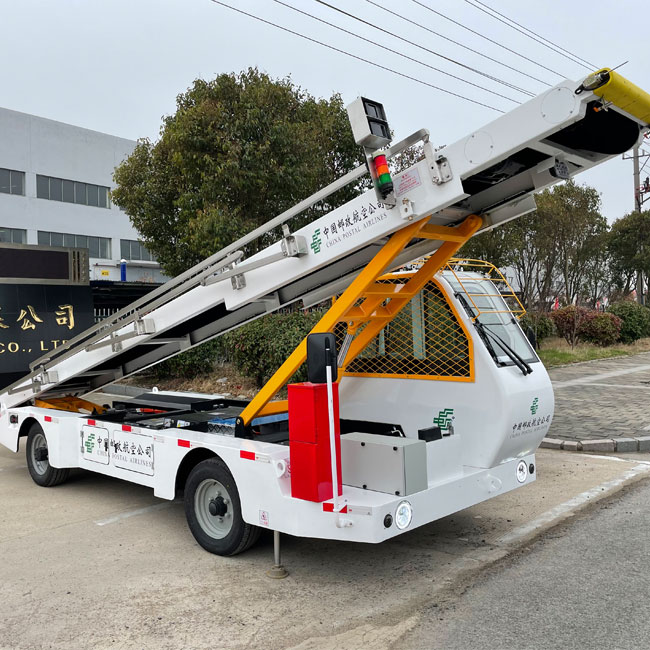

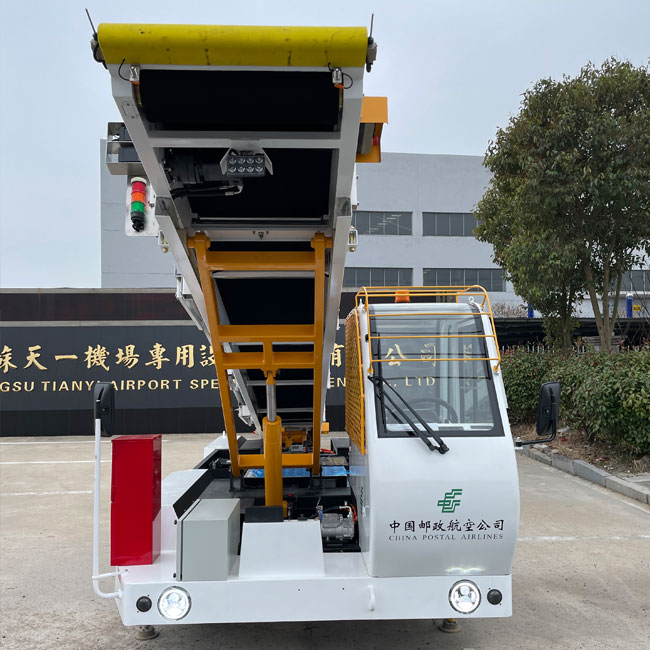

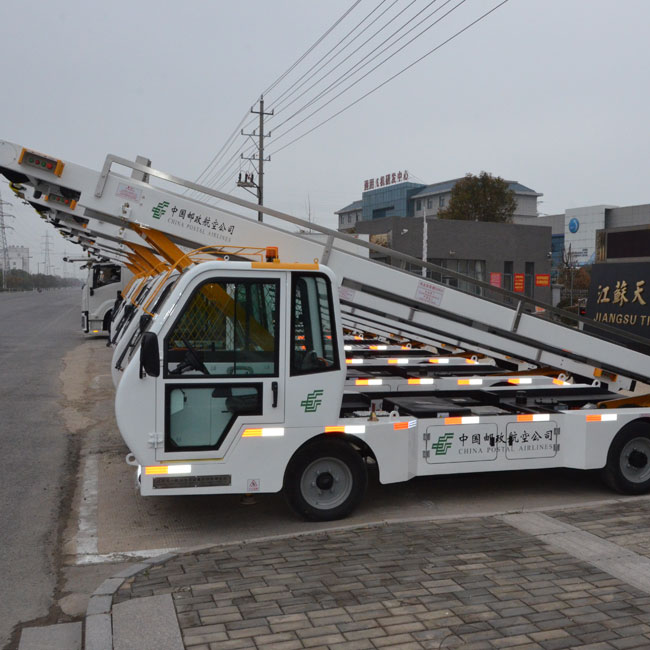

يتكون حزام النقل وقوس الحزام من حزام النقل ، والإطار الرئيسي ، وإطار الأقواس ، ومحرك القيادة ، ولوحة التوجيه ، إلخ .
يتكون إطار الإرسال من الصلب القناة ، مع توزيع معقول للحمل لتلبية متطلبات عمر الخدمة. يتم تثبيت أسطوانة مطاطية خالية من الخدش في الطرف الأمامي من إطار النقل.
تكوين محمل حزام النقل أربعة
نموذج محرك القيادة: HCDM030HP2
نموذج وحدة التحكم في محرك القيادة: HC30LKPIC-K21-V1-TY
طراز عمود التوجيه: 3000000-HY430A
طراز رمح القيادة: 2400000-HY540A
نطاق العمل لحزام النقل (مم): نطاق الرفع في الواجهة الأمامية: 1160-4380
نطاق الرفع في النهاية الخلفية: 380 إلى 1560
سرعة الإرسال (م/ث): 0.16-0.5
عرض حزام النقل (مم): 700
سعة حمل حزام النقل (كجم/م): 135
الأبعاد الإجمالية (الطول × الارتفاع ×) (مم): 8200 × 2150 × 2130
قاعدة العجلات (مم): 2900
السرعة القصوى (كم/ساعة): 30
وزن كبح (كغ): 3660
قدرة التحمل (كم+ر) للمطارات الصغيرة: 242+363
المطارات الكبيرة: 238+357
المطار المتوسط الحجم: 241+360
ميزات أخرى: سيارة أجرة اختيارية
طراز الهيكل: JSTY5040JCSE-1000000A
القطر الخارجي لدائرة القناة (مم): 15400
نموذج المحرك الهيدروليكي: HCDM007MG1
نموذج تحكم المحرك الهيدروليكي: HCDM007CL1
نموذج مجموعة جهاز تخزين الطاقة: L200B01
إجمالي جهاز تخزين الطاقة (KWH): 70.48
