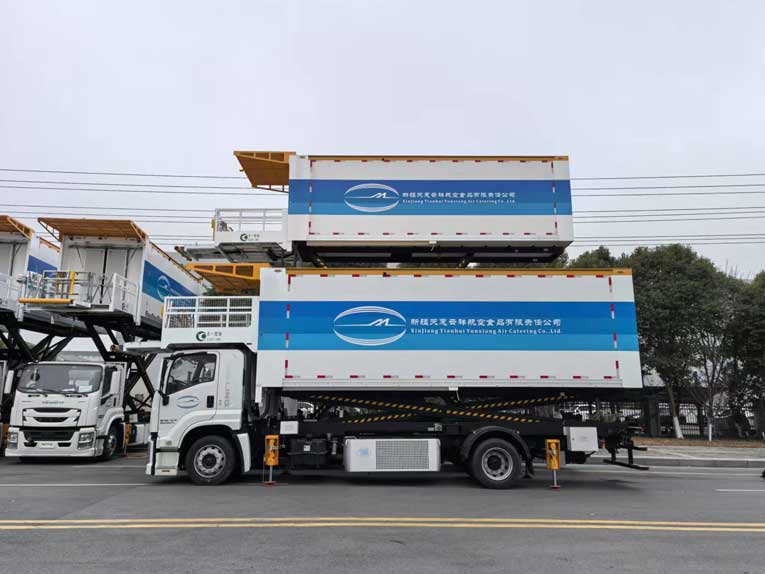

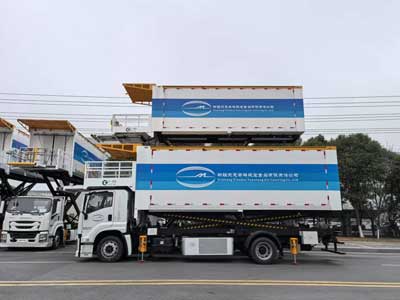

تموين طائرة عالية التحميل من النوع الثاني
هذا الهيكل هو هيكل من النوع الثاني المصمم وتعديله خصيصًا للبيئة الخاصة للمطارات ، بسعة تحميل تصل إلى 8000 كيلوغرام.
تحتوي الكابينة على ثلاثة مقاعد ، برأس مسطح وقوة عالية ويمكن قلبها.
③ وضع الكبح:
خدمة الكبح: الهوائية ، الدائرة المزدوجة ، فرامل الأسطوانة.
فرامل الانتظار: يدوي ، تخزين طاقة الربيع ، يعمل على العجلات الخلفية.
نوع الكبح في حالات الطوارئ: جنبا إلى جنب مع الفرامل الخدمة.
الكبح المساعد: الكبح العادم.
④ تنظيم قوة الكبح هو تنظيم ABS ، مع 4 قنوات ، 4 أجهزة استشعار و 4 منظمات (اختيارية).
⑤ التوجيه الكهربائي الدائري.
تم تجهيز الكابينة بنظام تكييف الهواء ، وهو عبارة عن بنية مبادل حراري غير مستقلة ومفصولة.
⑦ مزود بجهاز بدء درجات الحرارة المنخفضة. (هيكل مدمج
⑧ التكوين يعتمد المرء على هيكل QL1160AQFRY Class II. يتم اختيار محرك 6HK1-TCNG40 ، مع قوة قدرها 177 كيلو واط/2400 دورة في الدقيقة وعزم دوران أقصى قدره 706/1450 ± 40N.M ، وذلك معايير الانبعاثات الوطنية الوطنية. هذا النوع من المحرك عبارة عن محرك توربيني ذو شحن توربيني ذو شاحن توربيني ذو شاحن توربيني رباعي الأشواط.
⑨ التكوين اثنان يعتمد Qingling QL1180XQFRY Class II الهيكل. يتم اختيار محرك 6HK1-TCL ، مع إخراج الطاقة 177 كيلو واط في 2400 دورة في الدقيقة وعزم دوران أقصى قدره 706/1450 ± 40N.M ، وذلك معايير الانبعاثات الوطنية V. هذا النوع من المحرك عبارة عن محرك توربيني ذو شحن توربيني ذو شاحن توربيني ذو شاحن توربيني رباعي الأشواط.
معلمات تقديم المطاعم عالية التحميل
نماذج الهيكل: QL1160AQFRY ، QL1180XQFRY
نموذج المحرك: 6HK1-TCNG40 ، 6HK1-TCL
ارتفاع منصة العمل (مم): 2730-6150
تبلغ سعة الحمل المقدرة لجسم الصندوق 4000 كجم
نطاق التعديل الأيسر واليمين للمنصة هو (مم): من 0 إلى 800
نطاق التكيف التلسكوبي للمنصة هو مم: 0 إلى 600
أبعاد النظام الأساسي الثابت (الطول × العرض) مم: 1400 × 2480
أبعاد النظام الأساسي المتنقل (الطول × العرض) في MM: 1120 × 1200
أبعاد الجسم (الطول × العرض × الارتفاع) ملم: 7200 × 2480 × 2400،7500 × 2480 × 2400
الحمل المقدر للمنصة الثابتة هو 1000 كجم
تبلغ سعة التحميل المقدرة لمنصة النشاط 400 كجم
الأبعاد الإجمالية (الطول × العرض × الارتفاع) ملم: 9900 × 2550 × 3800،10320 × 2550 × 3800
وزن كبح في الكيلوغرامات: 14000
الحد الأدنى للتخليص الأرضي في مم: 195
الحد الأدنى لقطر الدوران M: 18.8
وقت رفع وخفض جسم الصندوق S: 70/55
دعم دعم القدم وقت S: 15
تمديد المنصة ووقت التراجع S: 8/6
سرعة التشغيل المسموح بها في سرعة الرياح J: 8
السرعة القصوى (كم/ساعة): 80
تقترب من سرعة الطائرة في كم/ساعة: ≤5
حجم خزان الزيت الهيدروليكي L: 180
سعة خزان الوقود L: 150
الحد الأقصى لضغط العمل MPA: 15
