ديزل سحب القاعدة هيكل هيكل مركبة الهواء السحب من 8T حتى 10T ، بستة لوحات توصيل ضخمة من خلال 72 12.9 فئة M16 براغي لتوصيل المكونات العلوية والسفلية. يمكن فصل وحدة مصدر الهواء العلوية عن الهيكل السفلي السحب كما هو مطلوب. يتم لحام الطرف الخلفي للعارضة بتجميع أخدود خرطوم ويمكن استخدامه كخطوة ، ويتم إصلاح إطار الهيكل والسكن والوحدات المختلفة فوقه. في منتصف العارضة يوجد خزان تخزين يمكنه توفير الوقود لمحرك الديزل والضاغط من خلال الأنابيب ، والجرار من خلال مقطورة الجرار الأمامية.
أ. إطار السحب الأمامي: قوي للغاية ، مجهز بخطاف السحب وربيع الغاز. يسحب الجرار السيارة من خلال خطاف السحب ، ويتم تثبيت نابض الهواء أدناه لتسهيل رفع الإطار الأمامي. تم تجهيز موضع الاقتران بجهاز فرملة ميكانيكي لمنع إطار السحب الأمامي من الرفع بشكل مفرط في الغطاء العلوي أو السقوط بشكل حاد للغاية لتلف نبع الغاز.
ب. مربع موصل الخط: تم تجهيز الداخلية بمفتاح السفر وموصل الخط الخلفي. يقوم مفتاح السفر بإجراء ملامسة الأجزاء المتحركة الميكانيكية من المفتاح تتحرك عبر إطار السحب الأمامي ، بحيث يمكن توصيل دائرة التحكم لتحقيق الفرامل. يشتمل موصل الخط على ضوء فرامل الذيل ، وضوء الفرامل ، وموصل ضوء الملف الشخصي لتسهيل مزامنة الضوء مع اتصال خلفي السيارة الأمامي.
ج. المربع الكهربائي: موصلات الدائرة ذات الصلة بنظام الفرامل وقطع تخزين تخطيطي كهربائي ، سهلة الإصلاح لاحقًا.
د. مربع أجزاء الفرامل: يحتوي على مضخة فراغ مكبس 12 فولت ، خزان تخزين فراغ 2L ، داعم ، محرك رفع ، وخرطوم اقتران مطابق. عند العمل ، يقوم مفتاح السفر بنقل الإشارات إلى محرك الرفع ، يعمل المحرك على تحريف خط التحكم في الفرامل وسحب الداعم الفراغي ، وينقل الداعم ضغط المضخة الفراغ ، ويعمل مضخة فراغ المكبس على توزيع زيت الفرامل على كل إطار وضغط هواء الإطار إلى الفرامل.
ه. Fender: منع الطلاء بالسيارة من الرمال والحجر ، وتحسين جمال الجسم.
و. لوحة مكافحة الالتزام: الحد من زاوية الدوران في منصة الدوران ، ومنع المقطورة من تدوير الكثير من التداخل في الإطارات مع إطار خزان الوقود وتقليل إمكانية الترحيل.
ز. القرص الدوار: قم بتوصيل إطار السحب الأمامي بالعجلة الأمامية لدعم عوارض المقطورة

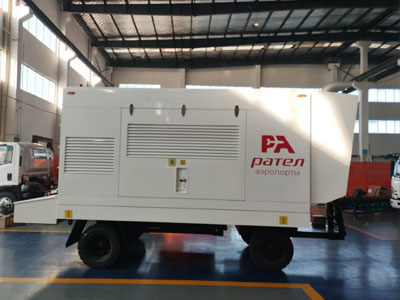

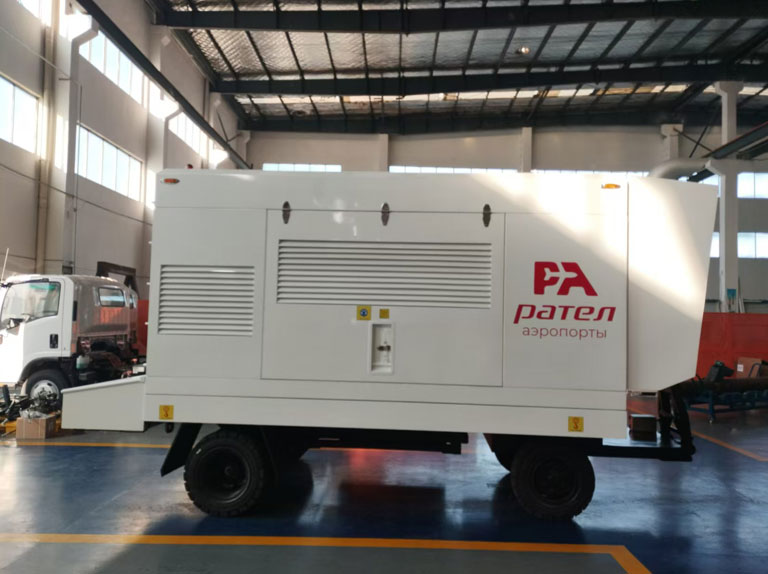

ديزل سحب الطائرة مركبة الهواء الأرضية المعلمات الفنية الرئيسية
إجمالي الطول (مم): L = 7300
العرض الإجمالي (مم): W = 2200
إجمالي الارتفاع (مم): H = 2700
● ضغط إمدادات الغاز: إمدادات الغاز البدء: 35 ~ 42psi ، قابلة للتعديل (إعداد المصنع 40PSI) إمدادات الغاز الإضافية: 25 ~ 32psi ، قابلة للتعديل (إعداد المصنع 30PSI)
● تدفق إمدادات الهواء: 290 رطل/دقيقة
● درجة حرارة إمداد الغاز: ≤210 ℃
● الحد الأدنى لنصف الدوران: 6.8 متر
● الحد الأدنى من التخليص الأرضي: 190 ملم
● الهيكل المسحوب
مسافة المحور: 3940mm
مسافة العجلة: العجلة الأمامية 1424.5mm ؛ العجلة الخلفية 1938mm
زاوية النهج: 15.04 °
زاوية المغادرة: 29.26 درجة
● نموذج المحرك: QSM15 77C
معدل الطاقة: 563 كيلو واط
● رقم نموذج الضغط: GHH CD42S
