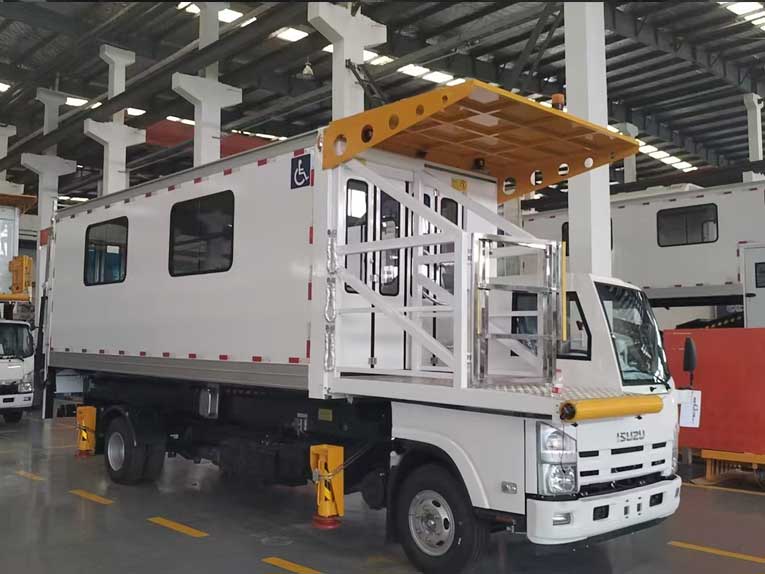

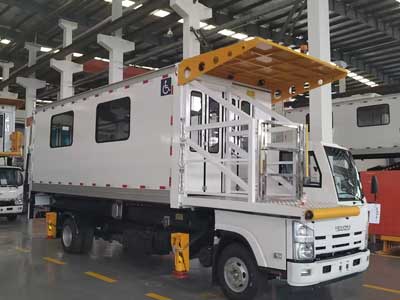

الهيكل المعاق للركاب (Ambulift)
1. حدد هيكل سيارة Qingling 700p Class II (QL1080A8Pay)
نموذج المحرك: 4HK1-TC51
الحد الأقصى للطاقة: 141 كيلو واط/2600/دقيقة
أقصى عزم الدوران: 513nm/1600r/min
النوع: محرك الديزل المبرد بالمياه ، المشحون التوربيني ، متداخل ، من أربعة أشواط.
معيار الانبعاثات: National V Standard
تحرك ناقل الحركة إلى الأمام ستة تروس وترس واحد للخلف
I: 6.720 II: 4.244 III: 2.580 IV: 1.540 V: 1.00 ⅵ: 0.763 R: 6.823
3. اعتماد نظام توجيه الطاقة الهيدروليكية.
4. يعتمد نظام الفرامل الهيدروليكي ثنائي الدائرة.
يتميز QINGLING QL1080A8Pay (700p) من الفئة II Automotive Hister بأداء مستقر ومظهر جذاب.
عندما يتم رفع المنصة ، لا يمكن للسيارة التحرك.
المعلمات الفنية لرفع الركاب المعاق (ambulift)
الأبعاد الإجمالية (الطول × العرض × الارتفاع): 9200 مم × 2460 مم × 3770 مم
الأبعاد الداخلية لجسم الصندوق (الطول × العرض × الارتفاع): 6350 مم × 2200 مم × 2100 مم
المسافة التلسكوبي من منصة التلسكوبيا 600 ملم
المسافة المتحركة لمنصة الهاتف المحمول: 600 مم
ارتفاع المنصة الأمامية من الأرض: 1400 مم - 5800 مم
ارتفاع جسم الصندوق من الأرض: 1500-5900 ملم
ارتفاع المنصة الخلفية من الأرض: 0 مم - 1500 ملم
قاعدة العجلات: 5200 ملم
زاوية النهج: 14 درجة
زاوية المغادرة: 14 درجة
القطر الخارجي لدائرة القناة: 20500 مم
يبلغ وزن السيارة الإجمالي 11250 كجم
سعة الحمل القصوى لجسم المربع: 2500 كجم
الحد الأقصى لسعة التحميل للمنصة الأمامية هو 1200 كجم
الحد الأقصى لسعة التحميل للمنصة الخلفية: 500 كجم
سرعة التشغيل المسموح بها: المستوى 8
السرعة القصوى: 75 كم/ساعة
سرعة الطائرة المقتربة هي ≤3 كم/ساعة
الحد الأقصى لضغط العمل: 16 ميجا باسكال
