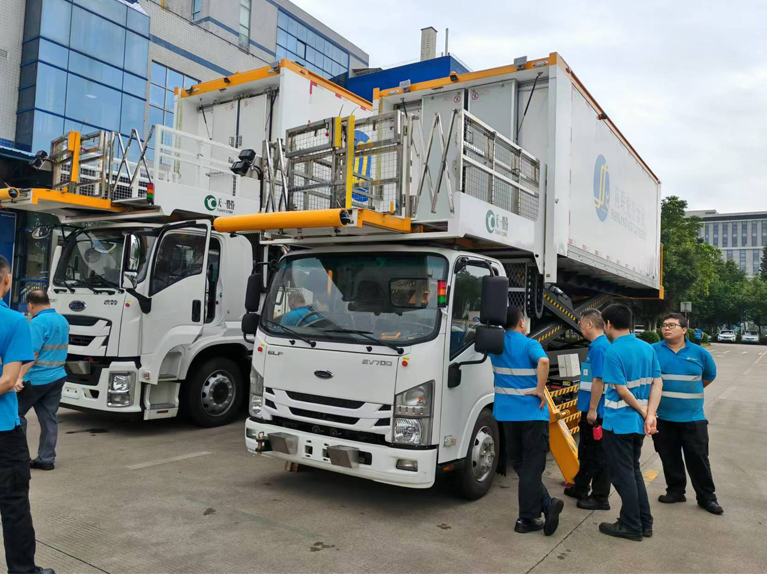

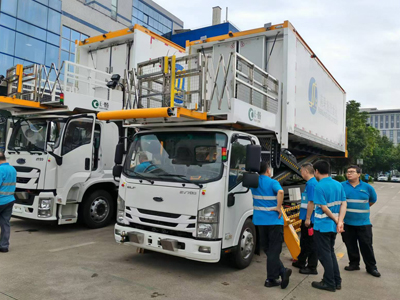

نظام كهربائي للطائرات الكهربائية نظام كهربائي
يتبنى قوة إجمالية تبلغ 162 كيلو واط ساعة وتتكون من صندوق تحكم في مقصورة السائق ، وصندوق تشغيل جسم الصندوق ، وصندوق تشغيل أرضي ، وصندوق كهربائي ، وما إلى ذلك. يتم استخدام دائرة التحكم في منطق التتابع لتركيز جميع المرحلات على لوحة الدائرة المطبوعة في الصندوق الكهربائي لرفع جسم الصندوق وخفضه. دعم القدمين لتمديد وتراجع ؛ وظائف النظام الأساسي مثل الحركة والتمديد متشابكة. تم تجهيز مربع التشغيل الأرضي بوظائف الرفع والخفض لجسم الصندوق. دعم أزرار إطلاق القدمين وتراجعهم وأضواء المؤشرات ، إلخ. تم تجهيز مربع التشغيل داخل المقصورة برفع المقصورة وخفضها. حركة المنصة ، وأزرار التلسكوبية وأضواء المؤشرات ،
2. يتم إعداد دائرة حماية لتمديد النظام الأساسي. عندما يكتشف المستشعر كائنًا ، يتم قطع دائرة التحكم في امتداد النظام الأساسي لمنع المنصة من التمديد.
3. قم بإعداد دائرة إيقاف الطوارئ للبدء ودائرة التحكم لاستخدام المضخة الكهربائية في حالات الطوارئ ، وإعداد إشارة مؤشر قدم الدعم. كل من المرحلات والمفاتيح هي من العلامات التجارية المعروفة. وحدة التحكم الهيدروليكية التي يتم التحكم فيها كهربائيًا ، مفتاح الإضاءة الكهربائية ، مفتاح إيقاف الطوارئ.
نموذج محرك القيادة: TZ370XS-LKM1201
نموذج وحدة التحكم في محرك القيادة: KTZ54X38S-LKC1201
نموذج جهاز تخزين الطاقة: L150TX8
ارتفاع منصة العمل (مم): 2150-6000
الحمل المقنن لجسم الصندوق (كغ): 3800
الحمل المقنن (كجم) من المنصة الأمامية: 2200
الحمل المقنن (كجم) من الجزء المتحرك من المنصة الأمامية: 600
نطاق التعديل الأيسر واليمين (مم) للجزء المتحرك للمنصة الأمامية: من 0 إلى 500
نطاق التعديل التلسكوبي (مم) للجزء المنقول للمنصة الأمامية: من 0 إلى 600
أبعاد الجزء الثابت من النظام الأساسي (الطول × العرض) (مم): 1900 × 2085
أبعاد الجزء المنقول للمنصة الأمامية (الطول × العرض) (مم): 820 × 1200
وزن كبح (كغ): 10،600
الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 9450 × 2300 × 3400
نطاق القيادة (كم): 285
نموذج الهيكل: ql1103beveymay
الأبعاد الخارجية للجسم (الطول × العرض × الارتفاع) (مم): 6600 × 2300 × 2100
الحمل المقنن (كجم) للجزء الثابت من المنصة الأمامية: 1600
إجمالي الطاقة لجهاز تخزين الطاقة (KWH): 162.28
