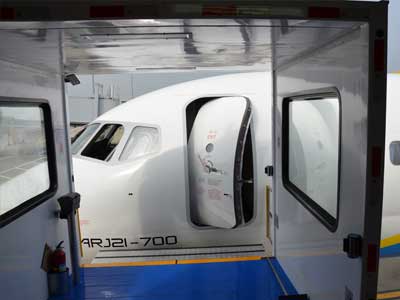

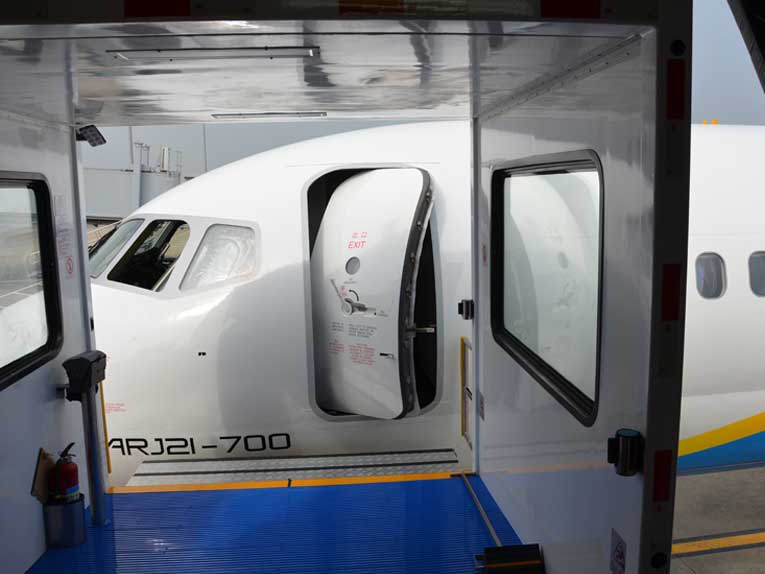

قناة اتصال الجسر المساعد بمساعدة جسر الجسر المساعد الكهربائي عبارة عن معدات مساعدة جسر داخلية غير مزودة بتطويرها من قبل شركتنا. يبلغ ارتفاع معدات الجسر المساعدة هذا من الأرض 2250 (أمامي) إلى 2550 ملم (الخلفية). إنه مناسب لركاب طائرات ركاب من سلسلة صغيرة مثل ARJ21 لتمرير الجسر الصعود ، ويمكن أيضًا استخدامه كمنصة رفع لموظفي صيانة الطائرات للعمل.
تتألف مجموعات الدرابزين الجانبية بشكل أساسي من إطارات حديدي ، وأنابيب مضادة للاكتساب ، وأجهزة تثبيت ، وما إلى ذلك. يتم تصنيع إطار الدرابزين بواسطة أنابيب اللحام φ38 × 2mm من الفولاذ المقاوم للصدأ. يمكن أن يتحرك إطار حديدي للأمام والخلف من خلال أكمام النايلون. يتم تثبيت أنابيب مطاطية مضادة للاكتساب على جانبي الطرف الأمامي من الدرابزين المتحرك.
تتكون الألواح الجانبية من الألواح الجانبية ، والألواح العلوية ، والإطارات السفلية ، والمنصات الطولية ، وتركيبات الإضاءة ، وما إلى ذلك. يبلغ سمك اللوحة الجانبية 70 مم ، وسمك اللوحة العلوية 105 ملم ، ويتم لحام الإطار السفلي مع الصلب 10# قناة. يتم تثبيت النوافذ 600 مم*1500 مم على جانبي اللوحة الجانبية ، ويتم تثبيت مصابيح LED للإضاءة في الأطراف الأمامية والخلفية للوحة العلوية على التوالي.
معلمات قناة اتصال جسر الصعود بمساعدة كهربائيا
الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 2980 × 2500 × 3360
وزن كبح (كغ): 2700
أبعاد فعالة للقناة (الطول × العرض × الارتفاع) (مم): 2500 × 2300 × 2200
السرعة القصوى (كم/ساعة): 2.7
الحمل المقنن للنقل (كغ): 1500
تحميل موحد (n/m²): 3000
ظروف درجة حرارة الاختبار (℃): -20 إلى 50
الحد الأقصى للسكتة الدماغية من منصة التلسكوبية (مم): 500
نطاق ارتفاع المنصة من الأرض (مم): 960-2325
الحد الأقصى للانحدار للممر (٪): 9.8
طراز الهيكل: JSTY5030ZJB-0100000
طراز محور محرك الأقراص: JSTY5030ZJB-0102000
حجم الجسم: JSTY50304ZJB-0105000
النماذج المعمول بها: ARJ21-700 ، CRJ-100/200/700/900/1000
