تعتمد النظم الكهربائية لتنظيف الطائرات وتقديم تقديمها طاقة إجمالية تبلغ 162 كيلو واط ساعة وتتكون من صندوق التحكم في مقصورة السائق ، وصندوق تشغيل الصندوق ، وصندوق التشغيل الأرضي ، وصندوق الكهرباء ، إلخ. إطلاق وتراجع القدمين الداعمة ؛ وظائف مثل حركة المنصة والتمديد متشابكة. تم تجهيز صندوق التشغيل الأرضي برفع جسم الصندوق وخفضه. دعم أزرار إطلاق القدمين وتراجعهم وأضواء المؤشرات ، إلخ. تم تجهيز مربع التشغيل داخل المربع برفع وخفض المربع. حركة المنصة ، الأزرار التلسكوبية وأضواء المؤشرات ، إلخ.
2. يتم إعداد دائرة حماية لتمديد النظام الأساسي. عندما يستشعر المستشعر كائنًا ، يتم قطع دائرة التحكم لتمديد النظام الأساسي لمنع المنصة من التمديد.
3. قم بإعداد دائرة إيقاف الطوارئ للبدء ودائرة التحكم لاستخدام المضخة الكهربائية في حالات الطوارئ ، وإعداد إشارة مؤشر قدم الدعم. كل من المرحلات والمفاتيح تتبنى علامات تجارية معروفة. وحدة التحكم الهيدروليكية التي يتم التحكم فيها كهربائيًا ، مفتاح الإضاءة الكهربائية ، مفتاح إيقاف الطوارئ.

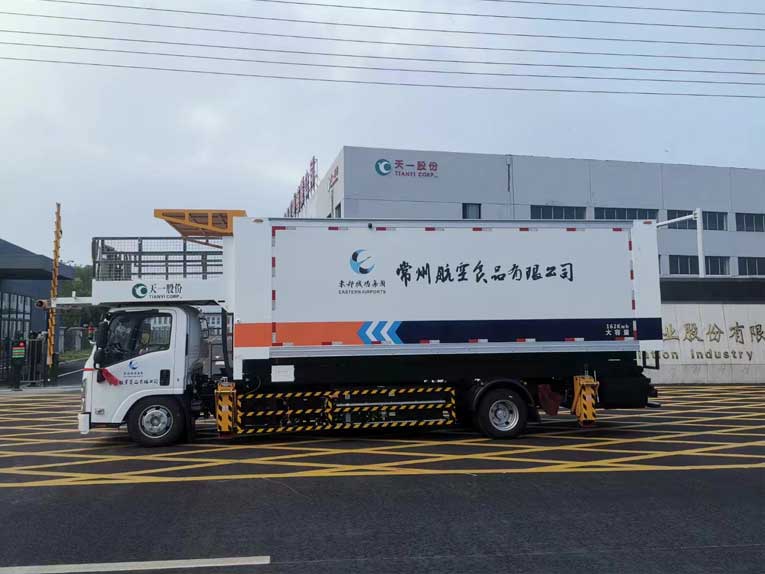

التكوين II المعلمات الفنية لتنظيف الطائرات وذاكرة تقديم الطعام
نموذج محرك القيادة: TZ370XS-LKM1201
نموذج وحدة التحكم في محرك القيادة: KTZ54X38S-LKC1201
نموذج تجميع جهاز تخزين الطاقة: L150TX8
ارتفاع منصة العمل (مم): 2150-6000
الحمل المقنن لجسم الصندوق (كغ): 3800
الحمل المقنن للمنصة الأمامية (كغ): 2200
الحمل المقنن (كجم) من الجزء المتحرك من المنصة الأمامية: 600
نطاق التعديل الأيسر واليمين للجزء النشط للمنصة الأمامية (مم): 0 ~ 500
نطاق تعديل التوسع النشط من النظام الأساسي (MM): 0 ~ 600
حجم جزء ثابت من المنصة الأمامية (الطول × العرض) (مم): 1900 × 2085
أبعاد الجزء المتحرك من المنصة الأمامية (الطول × العرض) (مم): 820 × 1200
وزن كبح (كغ): 10،600
الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 9450 × 2300 × 3400
المدى (كم): 285
نموذج الهيكل: ql1103beveymay
الأبعاد الخارجية لجسم الصندوق (طول × العرض × الارتفاع) (مم): 6600 × 2300 × 2100
الحمل المقنن (كجم) للجزء الثابت من المنصة الأمامية: 1600
إجمالي جهاز تخزين الطاقة (KWH): 162.28
