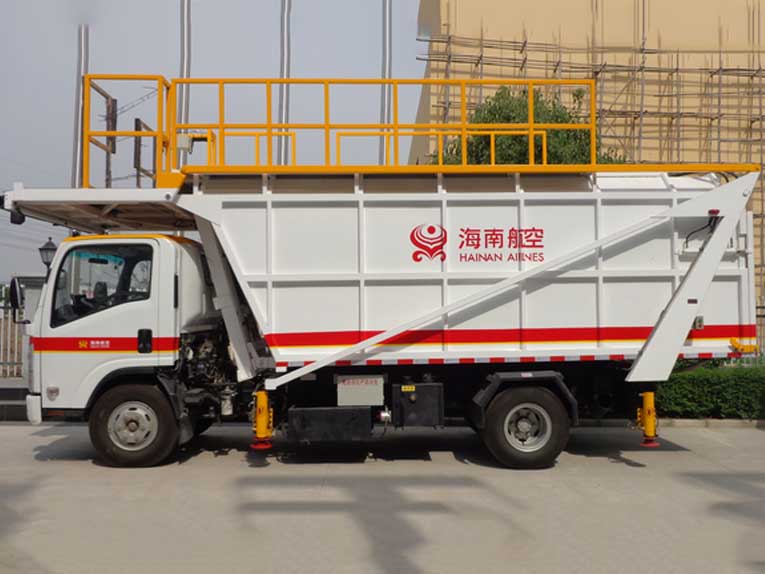

يتكون جسم شاحنة مجموعة القمامة من الإطار والجلد وغطاء الصندوق وباب الصندوق. كما هو مبين في الشكل 1 ، فإن الحجم الفعال هو 15.8m3. من بينها ، يتكون الإطار من أنابيب الصلب المستطيلة الملحومة ، والبشرة الجانبية والأعلى عبارة عن ألواح من الفولاذ المقاوم للصدأ بسمك 1.2 مم ، والتي يتم تثبيتها على الجانب الداخلي من الإطار مع المسامير. يتكون جلد السطح السفلي من مادة من الفولاذ المقاوم للصدأ 1.5 ملم وشاشة مرشح الفولاذ المقاوم للصدأ 1.5 مم. تتمثل وظيفة شاشة المرشح في تصفية الماء في القمامة والسماح لها بالتدفق عبر خط الأنابيب إلى خزان مياه الصرف الصحي المثبت على الإطار الفرعي. هناك فتحة التخلص من القمامة من 1540 × 1100 تم فتحها في الجزء العلوي من الصندوق. غطاء الصندوق الذي يتطابق مع معالجة قطعة واحدة من لوحة متقلب ويتم مطابقة مع إطار فتح الصندوق. يمكن فتحه أو إغلاقه بواسطة محرك أسطوانة الزيت. الفتحة في الجزء الخلفي من الصندوق هي 2000 × 1800 ، وهي مزودة ببوب صندوق مغلق تديره أسطوانة هيدروليكية ، بزاوية فتح أقصى قدرها 68 درجة
يتكون تحت إطار شاحنة مجموعة القمامة من شعاع طولي ثانوي مثبت على الحزمة الطولية للسيارة ، وحزمة دعم صندوق القمامة ، وقدم الدعم الهيدروليكي ، وخزان الزيت الهيدروليكي ، وخزان مياه الصرف الصحي وغيرها من الملحقات. هناك ما مجموعه 4 أرجل دعم هيدروليكية في الأمام والخلفية ، كما هو مبين في الشكل 1. مجموعة تحت الإطار تحت الإطار هي أساس السيارة بأكملها. يتم لحام الشعاع الرئيسي ، وشعاع الدعم القطري وقوس القدم الدعم من أنابيب الصلب المستطيلة وأجزاء على شكل صندوق عازمة ، وتتم تثبيتها على هيكل السيارة مع B-bolts. ترتبط أقدام الدعم المستقيم الأربعة الثابتة على التوالي بحزمة قدم الدعم مع البراغي. يتم تثبيت طفاية حريق 8 كجم في الجزء الخلفي من مقعد الراكب على الهيكل
خزان الصرف الصحي عبارة عن حاوية تستخدم لجمع مياه الصرف الصحي من القمامة. يبلغ حجمه 50 لترًا ويوضع في الجزء الخلفي من إطار السيارة. وهو متصل بجسم الخزان من خلال أنبوب. في الطرف السفلي من خزان مياه الصرف الصحي ، يوجد صمام إطلاق مياه 2 'لتفريغ مياه الصرف الصحي.
المعلمات الرئيسية لتكوين شاحنة مجموعة القمامة 6
نموذج الهيكل: QL1070BUKAY
حجم صندوق القمامة (M3): 16.5
كتلة تحميل القمامة المسموح بها (KG): 1900
ارتفاع منصة العمل (مم): 2200-5800
مجموعة التلسكوبية الأمامية (MM): 0-800
الحد الأقصى لزاوية التقليب (°) من القمامة يمكن: 35
الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 7985 × 2260 × 3500
وزن كبح (كغ): 5500
نموذج المحرك: 4kh1cn6lb
انبعاثات المحرك: تلوث الملوثات العادم متطلبات الحد من المرحلة السادسة من GB 17691-2018 ، ويلبي دخان العادم متطلبات GB 3847-2018
نموذج النقل: MSB-5SM
