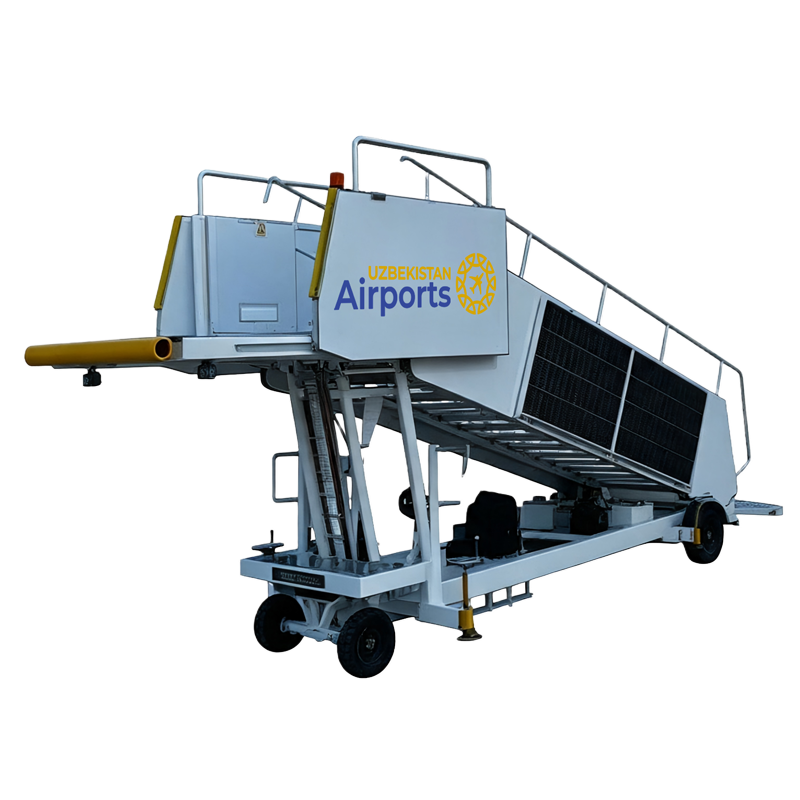

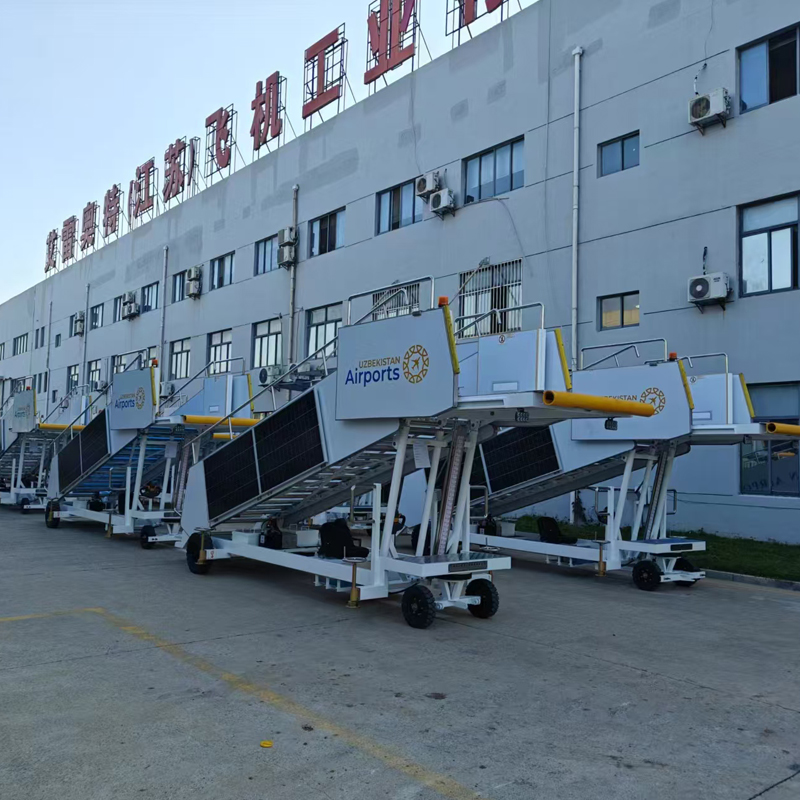

WTJ3600TKT خطوة الركاب التي تدفع باليد
1 الاسم: خطوة الركاب التي تدفع باليد
2 يكتب :
WTJ3600TKT
3 حساب تعريفي
يبلغ الارتفاع المصمم عن الأرض لدرج الركاب الذي يعمل بالدفع اليدوي WTJ3600TKT 3600 مم، والذي يمكن تعديله قليلاً لتحمل الارتفاع بين درج الركاب والفتحة، ويمكن تطبيق هذا النوع من سلالم الركاب على A318、A319、A320、A321、B707、B727、B737、DC-8/40/50F、DC8-61/61F、DC8-62/62F、DC8-63/63F、1L-18
4 معيار المنتج
1)MHT 6029-2014 《خطوة الركاب》
2)CCAR-331SB-R1 《رقم 170 الإدارة العامة للطيران المدني في الصين》
3)CCAR-140 《رقم 191 الإدارة العامة للطيران المدني في الصين》
5 المعلمة التقنية الرئيسية
لا. | اسم | مواصفة | ||
1 | الحجم الكلي (الطول × العرض × الارتفاع) | 8285×2220×3520 | ||
2 | حجم المنصة | 2000×1400 | ||
3 | ارتفاع درابزين السلم | 1170 | ||
4 | البروز الأمامي | 525 | ||
المتراكمة الخلفية | 1290 | |||
5 | قاعدة العجلات | 4030 | ||
6 | قاعدة العجلات | مسافة الإطار الأمامي | 900 | |
مسافة الإطار الخلفي | 1550 | |||
7 | المسافة المركزية للركائز | الركائز الأمامية | 1990 | |
8 | الركائز الخلفية | 1990 | ||
9 | الوزن الفارغ (بدون المظلة) | 1700 كجم | ||
10 | السعة التحميلية للإطار الأمامي | 970 كجم | ||
11 | السعة التحميلية للإطار الخلفي | 730 كجم | ||
12 | خطوة سلم | 18 | ||
13 | سرعة البدل | الأعلى. سرعة القيادة | 20 كم/ساعة | |
الأعلى. سرعة القيادة | 3 كم/ساعة | |||
14 | تطويق القطر للقناة | 17000 ملم | ||
15 | زاوية المغادرة | 5° | ||
16 | زاوية الاقتراب | 33 درجة | ||
17 | زاوية الميل | 23 درجة ~ 36 درجة | ||
18 | العرض الداخلي لجسم السلم | جسم السلم | 1300 | |
19 | سلم الذيل | 1120 | ||
20 | ارتفاع السلم (الخلوص الأرضي 2500/3600时) | 130/195 | ||
21 | طريقة تعديل الارتفاع | نوع النزوح المعيني | ||
22 | البعد من خطوة | 300×1120 | ||
23 | ستوك من الباب المنزلق المتحرك | 850 | ||
24 | منصة عملية | ارتفاع الرفع | 2500 مم - 3600 مم | |
تحميل الكمية (الشعوب) | 6 (≥450 كجم) | |||
25 | مواصفات الاطارات | 4.00-8 | ||
26 | دقيقة. الخلوص الأرضي | 160 ملم | ||
27 | الأعلى. قدرة الشحن (الشعوب) | 33 (≥2500 كجم) | ||
28 | قوة الدفع اليدوية | ≥300ن | ||
الشكل 10. تجميع المظلة
