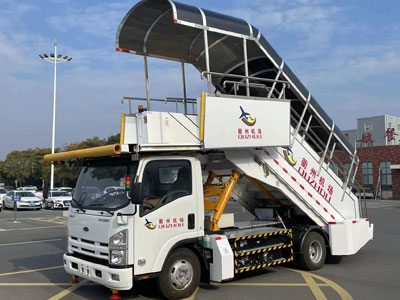

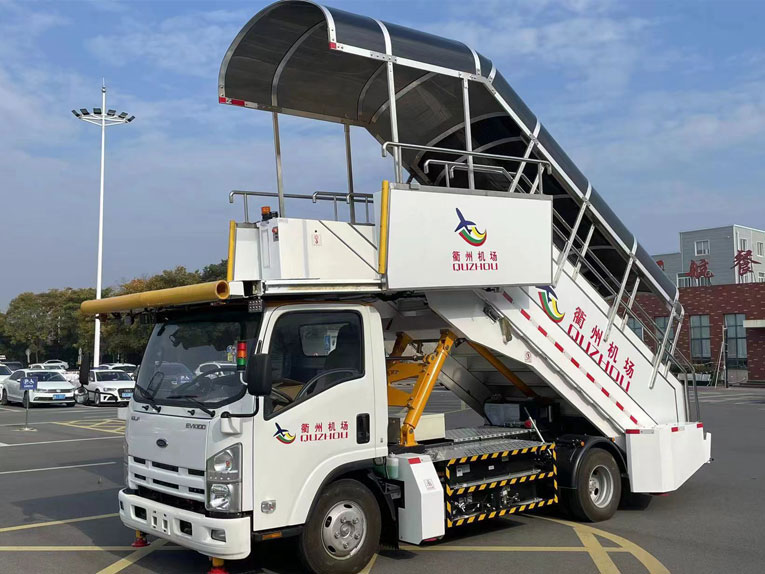

مقدمة إلى جسم شاحنة سلالم الركاب القابلة للتجول

مقدمة إلى جسم شاحنة سلالم الركاب القابلة للتجول

يتكون جسم السلم من سلم ثابت وسلم منزلق وعمود مركزي. يتم مفصل الطرف السفلي من السلم الثابت إلى إطار الهيكل عبر العمود ، ويتكون الجزء العلوي من بنية سحب من خلال اثنين من المتزلجين الجانبي والسرد المنزلق. يتوقف الجزء السفلي من العمود الأوسط إلى إطار الهيكل من خلال المحور ، ويتم مفصل الجزء الخلفي الجانبي إلى إطار الهيكل من خلال قضبان السحب واسطوانة شريحة ، ويشكل الجزء العلوي بنية منزلق عبر البكرات والأخاديد العلوية المنزلق. يتم تغيير زاوية الملعب لجسم السلم عن طريق رفع وخفض العمود الأوسط ، ويتم ضبط ارتفاع المنصة الأمامية لسلم الانزلاق من الأرض عن طريق تمديد وتراجع أسطوانة زيت السلم المنزلق للتكيف مع ارتفاع باب المقصورة في الطرز المختلفة. الحوض مصنوع من ملامح سبائك الألومنيوم

معلمات شاحنة سلالم الركاب القابلة للتجول

نموذج محرك القيادة: YTD060W23

طراز تحكم محرك القيادة: KTZ50X35S ، KTZ50X35S ، KTZ50X35S

نموذج مجموعة جهاز تخزين الطاقة: L173TB2

الحد الأقصى لزاوية الميل (°) لجسم السلم: 37.5

أبعاد الخطوة (العمق × العرض × الارتفاع) (مم): 292 × 1500 × 192

ارتفاع العمل لمصعد الراكب (مم): 2150-4800

طريقة ضبط الارتفاع: نوع تلسكوبي لأجسام السلم العلوي والسفلي

عدد الخطوات على السلم العلوي: 9

عدد الخطوات على السلم السفلي: 13

أبعاد النظام الأساسي (العمق × العرض) (مم): 4150 × 2200

الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 7450 × 2500 × 4900
