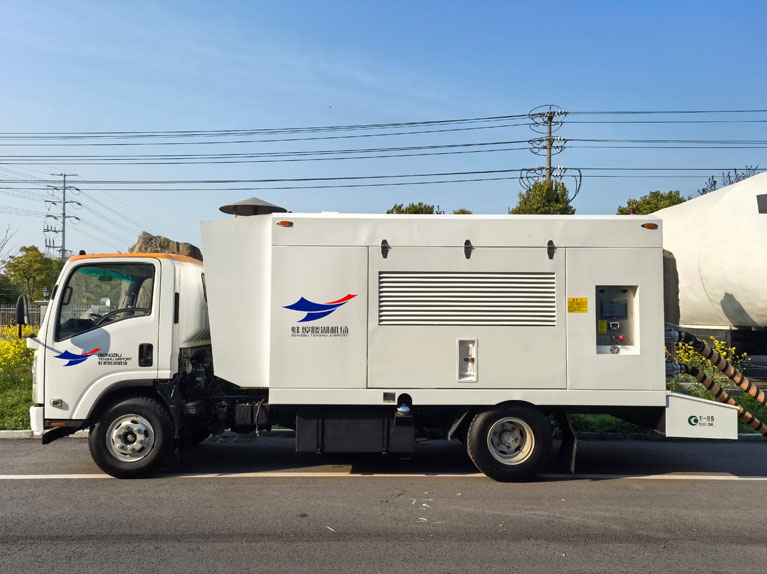

المواصفات الفنية لوحدة مصدر الهواء
1.1.1 الأبعاد
الطول الكلي للآلة (مم): L = 7150
العرض الكلي للآلة (مم): العرض = 2260
الارتفاع الكلي للآلة (مم): الارتفاع = 3000
1.1.2 المعلمات الفنية الرئيسية لوحدة مصدر الهواء
● ضغط الإمداد: إمداد بدء التشغيل: 35 (0.241 ميجا باسكال) - 42 (0.29 ميجا باسكال) رطل لكل بوصة مربعة، قابل للتعديل (ضبط المصنع على 38 رطل لكل بوصة مربعة) الإمداد الإضافي: 25 - 32 رطل لكل بوصة مربعة، قابل للتعديل (ضبط المصنع على 28 رطل لكل بوصة مربعة)
● معدل تدفق العرض: 300 جزء في المليون = 2.267 كجم/ثانية
● درجة حرارة العرض: ≥ 220 درجة مئوية
● الحد الأدنى لنصف قطر الدوران: ≥ 15 م
● الحد الأدنى من الخلوص الأرضي: ≥ 190 ملم
1.1.3 التكوين الرئيسي لوحدة مصدر الهواء
● هيكل السيارة
الموديل: كينغلينغ 700 بي (QL1080A8KAY)
تباعد المحور: 3815 ملم
تباعد العجلات: العجلات الأمامية 1680 ملم؛ العجلات الخلفية 1650 ملم
الشركة المصنعة: شركة تشونغتشينغ تشينغلينغ للسيارات
● المحرك
الموديل: TCD2015V08
النوع: محرك ديزل مضمن، 8 أسطوانات، مزود بشاحن توربيني (هواء-هواء)، مبرد بالماء، متعدد الوظائف يعمل بتقنية حقن الوقود الإلكتروني
نسبة الضغط: 20.8:1
الإزاحة: 15.87 لتر
قطر الاسطوانة: 132 ملم
السكتة الدماغية: 145 ملم
الطاقة المقدرة/القصوى: 440/520 كيلووات
السرعة المقدرة/القصوى: 1900/2100 دورة في الدقيقة
معدل استهلاك الوقود: 211 جرام/كيلووات ساعة
الكهرباء: 24 فولت
الشركة المصنعة: شركة DAIKIN Engine Co., Ltd. الضاغط
الموديل: GHH CD42S
النوع: ضاغط دوار مبرد بالهواء، خالي من الزيت، مزدوج اللولب
معدل التدفق: 290 رطل/دقيقة (131.5 كجم/دقيقة)
(درجة حرارة مدخل الضاغط 20 درجة مئوية، ضغط المدخل 1 بار مطلق، الرطوبة النسبية ≥ 80%) سرعة المحرك أثناء بدء تشغيل هواء الإمداد: 2100 دورة في الدقيقة
الشركة المصنعة: ألمانيا GHH
1.2 معايير المنتج
تتوافق مركبة الإمداد الجوي للطائرة TYAS290 مع المتطلبات القياسية التالية:
IATA AHM976 المؤشرات الوظيفية لمركبة الإمداد الجوي للطائرات
IATA AHM905 المواد المرجعية لمعدات الدعم الأرضي للطائرات المدنية
IATA AHM910 المتطلبات الأساسية لمعدات الدعم الأرضي للطائرات
IATA AHM913 متطلبات السلامة الأساسية لمعدات الدعم الأرضي للطائرات
IATA AHM916 المتطلبات الأساسية لقطر واجهات معدات الترماك
ISO2026: 1974 واجهة إمداد الهواء لمحرك الطائرة
SAE RP 4087 معايير الموقع والنوع لواجهات الخدمة الأرضية للطائرات
Q/TYT 001-2018 معيار المؤسسة لمركبة الإمداد الجوي للطائرات
1.3 ظروف التشغيل
الارتفاع لا يتجاوز 4000 م؛
درجة الحرارة البيئية: -40 درجة مئوية إلى +50 درجة مئوية؛
الرطوبة النسبية للهواء: ≥ 95%. 1.4 نماذج الطائرات المعمول بها
بوينغ 707، 717، 727، سلسلة 737، سلسلة 757، 767، 747، بعض سلسلة B777، DC8، DC9، DC10، سلسلة MD80، MD90، MD11، سلسلة إيرباص A320، سلسلة A340، A300، A310، A330، أي جميع طرازات الطائرات باستثناء تلك التي تستخدم محركات GE90.
