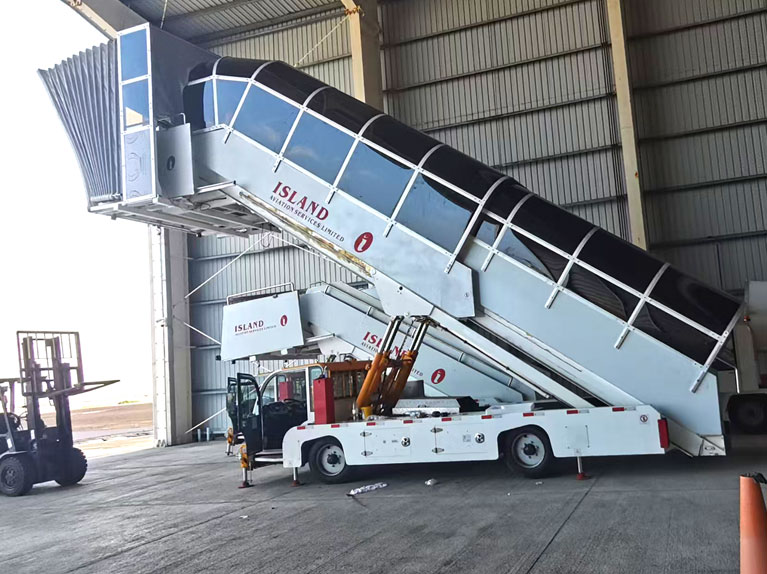

درج الركاب

يتصل درج الركاب بأمان بمنصة الطائرة

المنصة عبارة عن مكون يتصل مباشرة بالطائرة. يتكون من منصة ثابتة، ومنصة قابلة للتمديد، وأبواب جانبية منزلقة، وأسطوانات قابلة للتمديد، ومتصلة بشكل صارم بالجزء العلوي من المصعد. لضمان سلامة المنصة عندما تكون قريبة من الطائرة، يتم تثبيت مفتاح حد كهربائي في الطرف الأمامي للمنصة، مما يمكّن المنصة من التوقف تلقائيًا وبشكل موثوق عندما تكون في الوضع المثالي بالقرب من الطائرة. يمكن للمنصة التلسكوبية أن تتأرجح إلى اليسار واليمين. عندما لا تكون عربة مصعد الركاب متصلة عموديًا بباب كابينة الطائرة، يمكنها تلقائيًا ضبط الخطأ بين المنصة وباب المقصورة. يتم استخدام الباب الجانبي المنزلق لضبط الخلوص الناتج عن تمديد وتراجع المنصة التلسكوبية. يتم تثبيت الباب الجانبي المنزلق بهيكل قفل تحديد الموقع الميكانيكي، ويتميز بالقفل والفتح المريح، فضلاً عن السلامة والموثوقية.

2. تم تركيب أربعة حساسات Schneider من فرنسا على منصة النشاط، كل منها بسمك 300mm، مع وظيفة تحذير لتنبيه السائق والمشغل للانتباه.

3. عندما تتصل المنصة بالطائرة، سيكون هناك صوت تحذير. عندما تقترب مركبة من الطائرة، سيكون هناك صوت إنذار لتنبيه السائق.

4. تتوقف المنصة تلقائيًا عن العمل بعد 5 سم من توصيلها بمقصورة الطائرة. تم تركيب أربعة أجهزة استشعار من طراز شنايدر من فرنسا ونظام إنذار كهروضوئي.

مقاييس الأداء الرئيسية لسلالم الركاب

طراز الهيكل: KT58V.01010000

نموذج المحرك: F2.8CS449

أقصى زاوية ميل (°) لجسم السلم: 38.5 38.5 39.5 39.5

أبعاد الخطوة (العمق × العرض × الارتفاع) (مم) : 275×1500×190

ارتفاع عمل مصعد الركاب (مم): 2200-5800

طريقة تعديل الارتفاع: نوع تلسكوبي لأعلى ولأسفل

عدد الخطوات على جسم السلم: 14

عدد درجات جسم السلم السفلي: 13

أبعاد المنصة (العمق × العرض) (مم) : 2840×2030

الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 8230 × 3145 × 5065

الوزن الفارغ (كجم) : 9490

مميزات أخرى: مظلة مغلقة

انبعاثات المحرك: تلبي ملوثات العادم متطلبات المرحلة الرابعة من GB 20891-2014 ، ويلبي دخان العادم متطلبات GB 3847-2005.

نموذج النقل: Y43280D
