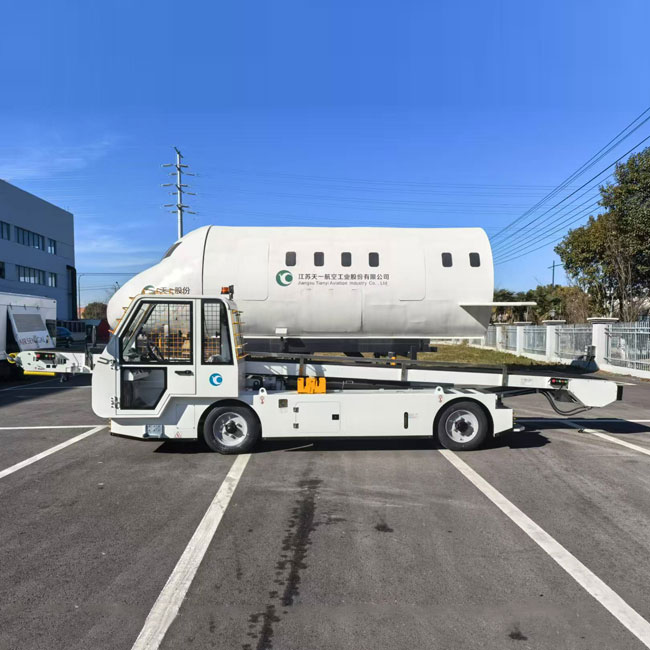

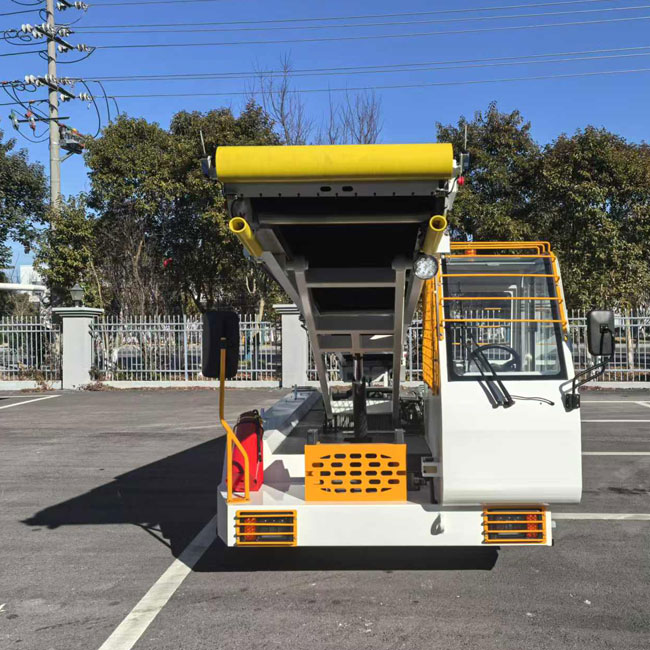

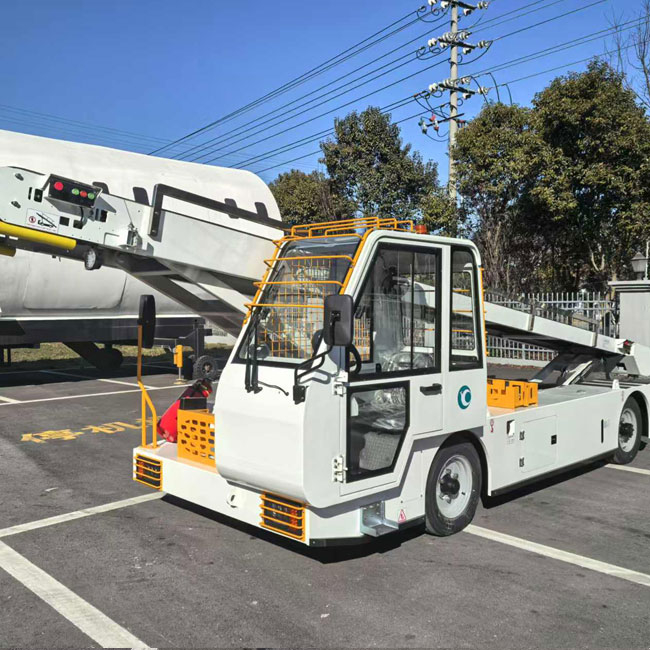

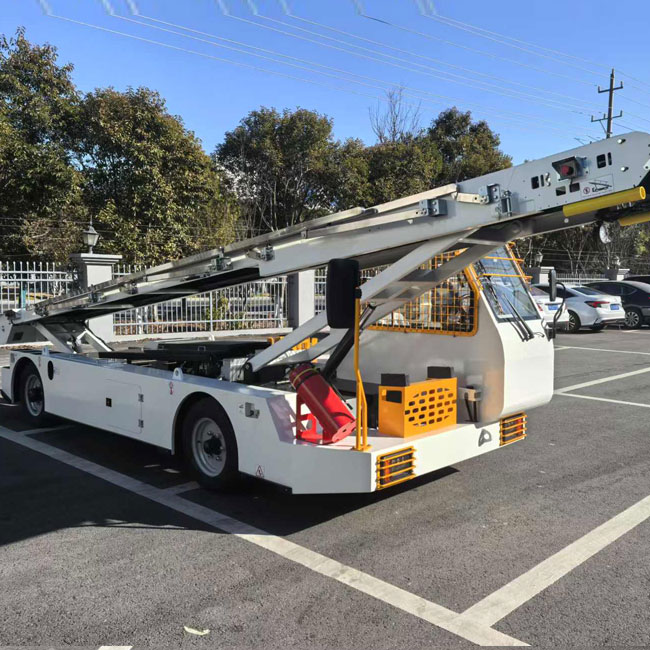

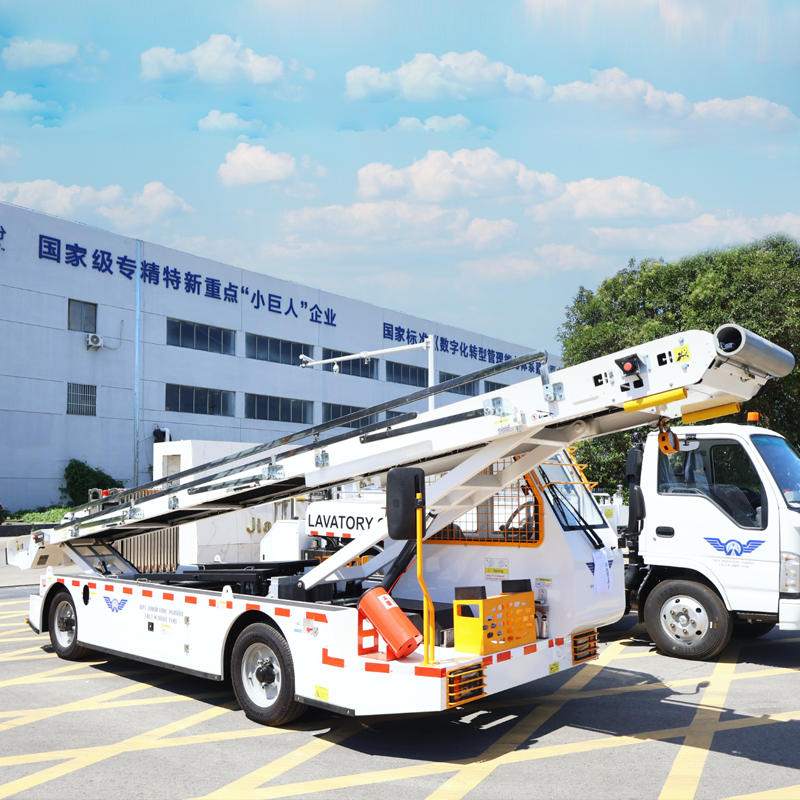

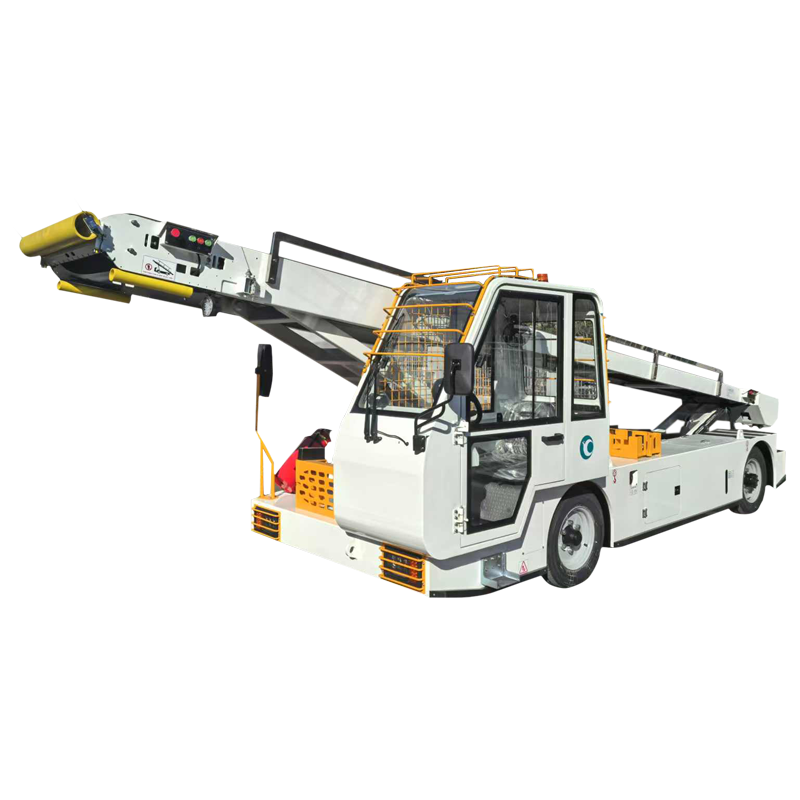

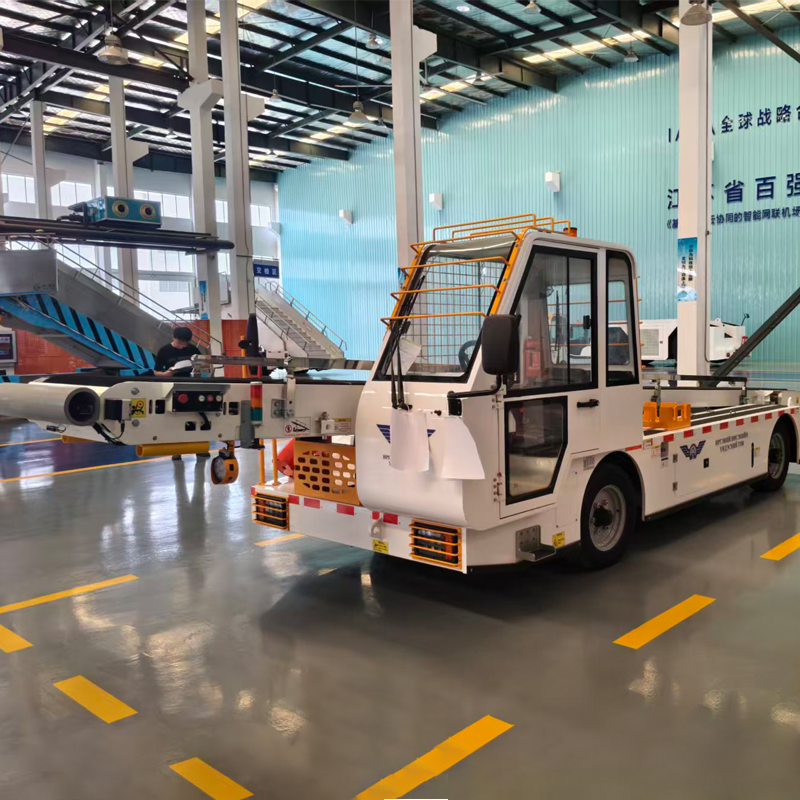

تتكون قوس حزام T-XC80 حزام الحزام الحزام الأمتعة بشكل رئيسي من إطار رئيسي عريض 800 مم ، بكرات حمل الحمل ، بكرات القيادة ، بكرات مدفوعة ، بكرات ضبط ، محركات القيادة ، الحواجز ، الدرابزين ، إلخ.
أسطوانة القيادة الأمامية عبارة عن أسطوانة مغلفة بالمطاط مع قطر أكبر من 200 ملم وطبقة مطاطية للمواد البولي يوريثان ، والتي توفر احتكاكًا كافيًا مع تقديم عمر خدمة تصل إلى 20 عامًا. النهاية الخلفية هي جهاز توتر حزام النقل. مع نطاق ضبط يصل إلى 160 ملم من الأمام إلى الخلف ، من السهل تفكيك حزام النقل والتجميع والصيانة.
بكرات الحمل سميكة بسمك جدار يبلغ 2 مم. المسافة بين البكرات الأمامية والخلفية هي 70 مم فقط ، مما يضمن أن الأمتعة لا تتلف من البضائع أثناء التحميل والتفريغ. المسافة المتوسطة هي 180 ملم ، مما يقلل من الصيانة اللاحقة إلى أقصى حد.

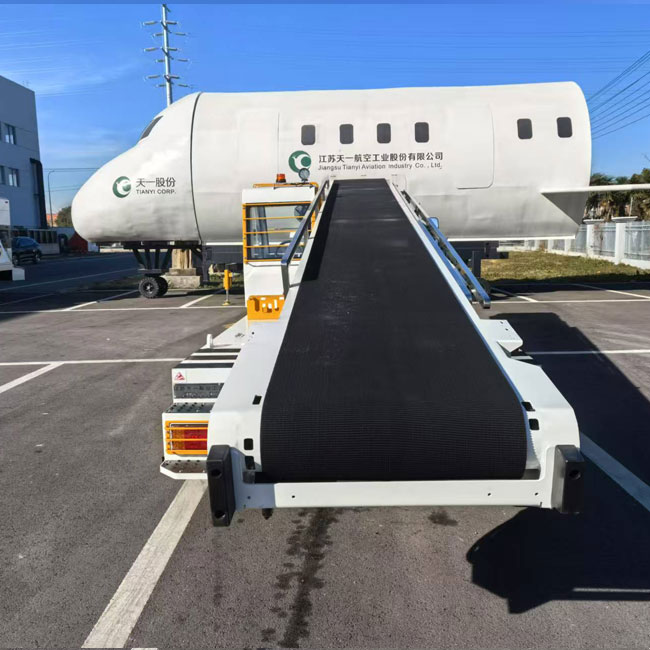

يبلغ عرض حزام النقل 700 ملم وسمك 8 ملم ، وحزام الناقل من ثلاث طبقات منسوجات مستورد من تايوان ، وحزام حزام من الفولاذ المقاوم للصدأ مستورد من الولايات المتحدة. يتم تثبيت مجموعتين من أجهزة تصحيح حزام النقل في الطرف السفلي من إطار الناقل للتحكم في الانحراف الأيسر واليمين للحزام أثناء العملية الأمامية والخلفية.
محمل أمتعة أمتعة محمل محمل محمل محمل محمل
طراز الهيكل: XC80.01000000
نموذج المحرك: QSF2.8T3NA49
نموذج عمود التوجيه: HY430
نموذج رمح القيادة: HY430C
نطاق العمل لحزام النقل (مم): نطاق الرفع في الواجهة الأمامية: 1170-4330
نطاق الرفع في النهاية الخلفية: 520 إلى 1540
سرعة الإرسال (م/ث): 0.16-0.5
عرض حزام النقل (مم): 700
سعة حمل حزام النقل (كجم/م): 135
الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 8140 × 2100 × 1960
قاعدة العجلات (مم): 3000
السرعة القصوى (كم/ساعة): 25
وزن كبح (كغ): 3700
القطر الخارجي لدائرة القناة (مم): 20000
انبعاثات المحرك: تلوث الملوثات العادم حدود الانبعاثات في المرحلة الرابعة في GB-20891-2014 ، ويلبي دخان العادم متطلبات GB3847-2005.
