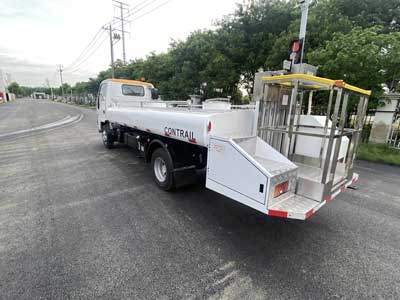

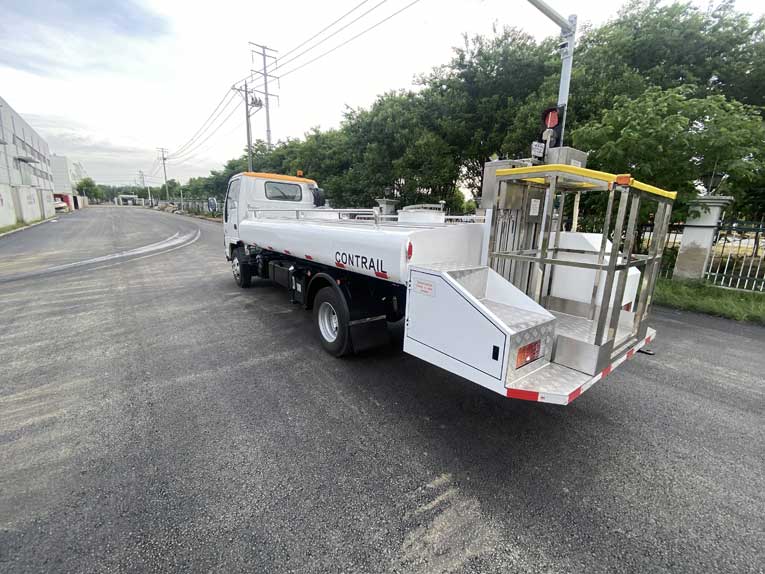

إن الكابينة لشاحنة خدمة المياه المحمولة هي هيكل Isuzu مسطح ، ومقعد في الصف الواحد ، ونوع أبواب ، بسعة ركاب تبلغ 3. نوع محرك الأقراص هو 4 × 2 ، ويبلغ حجم خزان المياه الصافي 4.0m³ ، ومعدل تدفق الإمداد للمياه الصافية ≥150/دقيقة ، ويبلغ ارتفاع المنصة من الأرض 400 ملم-3000 م.
يمكن تطبيق هذا المنتج على نطاق واسع على مختلف طرز الطائرات بخلاف Airbus A380 ، بما في ذلك A300 ، A310 ، A318 ، A319 ، A320 ، A330 ، B707 ، B727 ، B737 ، B747 ، B757 ، B767 ، B777 ، DC8 ، 1L-18 ، 1L-62 و MD11 و MD80.
يتم تعديل هيكل شاحنة خدمة المياه المحمولة جزئيًا وفقًا لتصميم المنتج. في الطرف الخلفي من الحزمة الرئيسية ، يتم لحام إطار منصة العمل. على الجانب الأيسر من إطار النظام الأساسي يوجد درج ، يتم استخدامه للموظفين للسير في المربع للصيانة والتنظيف. على الجانب الأيمن من إطار المنصة يوجد جهاز توصيل أنابيب المياه. على الجانب الأيمن من الشعاع الرئيسي ، توجد مضخات مائية وأنابيب مدخل الماء والمضخات الهيدروليكية والملحقات الهيدروليكية. على الجانب الأيسر من الشعاع الرئيسي ، يتم وضع خزان ديزل ثابت وخزان زيت هيدروليكي.
يتكون النظام الهيدروليكي من خزان زيت ، ومرشح زيت ، وصمام إيقاف ، ومضخة زيت ، وصمام فحص ، وصمام عكس الكهرومغناطيسي ، وسطوانة الرفع ، ومقياس الضغط ، وأنابيب الزيت ، وملحقات خطوط الأنابيب ، وما إلى ذلك. تعتمد مضخة الزيت على مضخة ترس متوسطة وعالية الضغط ، والتي يتم تقليبها مباشرةً عن طريق الرقوق الناتجة عن الطاقة. على دوائر زيت المدخل والمنفذ في أسطوانة الرفع ، يتم تعيين صمام تحكم هيدروليكي ثنائي الاتجاه ، والذي يمكنه قفل قضيب المكبس في الأسطوانة في أي موضع. الضغط المقدر للنظام الهيدروليكي هو 10MPa. يمكن أن يعكس مقياس الضغط المثبت على أنبوب الزيت ومراقبة الضغط المقدر للنظام الهيدروليكي. لقد تم تصحيحه قبل مغادرة المصنع ولا يمكن تعديله بشكل عام عند الاستخدام. تبلغ قدرة خزان الزيت الهيدروليكي 80 لترًا. جهاز إخلاء الطوارئ في السيارة بسيط وموثوق به.
المعلمات الرئيسية لتكوين شاحنة خدمة المياه المحمولة خمسة
نموذج المحرك: 4KH1CN5HS
سعة خزان المياه (L): 4000
معدل تدفق إمدادات المياه (L/دقيقة): ≥150
ضغط إمدادات المياه (MPA): 0.345
وزن كبح (كغ): 4160
الأبعاد الإجمالية (الطول × العرض × الارتفاع) (مم): 7265 × 2140x2295
السرعة القصوى (كم/ساعة): 80
ميزات أخرى: منصة رفع اختيارية
نموذج الهيكل: QL1070A5Kay
ارتفاع منصة العمل ارتفاع (مم): 380-3740
مادة/سمك (مم) من خزان المياه النظيفة: S31603/4.5 ملم
القطر الخارجي لدائرة القناة (مم): 17000
انبعاثات المحرك: تلوث ملوثات العادم متطلبات الحد من المرحلة V في GB 17691-2005 ، ويلبي دخان العادم متطلبات GB 3847-2005
