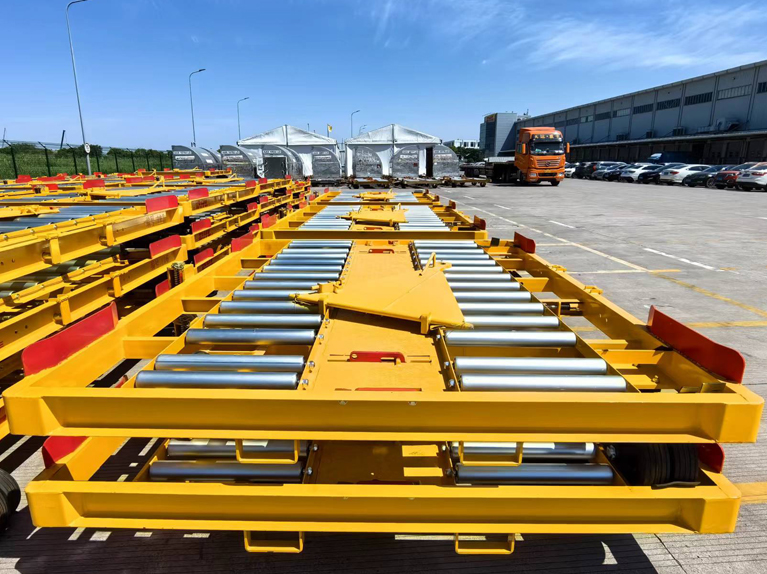

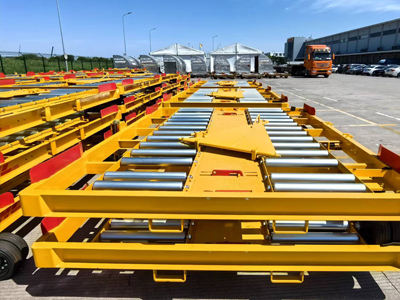

تم تحميل الجانبية 7 طن حاوية متعددة الأغراض dolly
الأبعاد الإجمالية (مم): الطول × العرض × الارتفاع 4022 × 3450 × 1570 (بما في ذلك ارتفاع MOP
الوزن الذاتي ≥1100 كجم
سعة التحميل: 7000 كجم
زاوية التوجيه ≥25
الحد الأدنى لنصف قطر الدور ليس أكثر من 4500 مم
الحد الأقصى للسرعة 30 كم/ساعة
يتم استخدام الحاوية الجانبية متعددة الأغراض 7 طن بشكل رئيسي لتحميل P1P ، لوحة حاوية P6P ، و LD1 ، LD2 ، LD3 ، LD4 ، LD7 ، LD8 ، LD9 ، LD11 ، LD26 ، LD29 ، LD39.
الإطار: مصنوع من الصلب الوطني القياسي 16# و 10# ، يتكون شعاع الأسطوانة من الحديد الزاوية السميكة 63# x63# x8 مم ، مع ممر يترك في الوسط ، مسطحًا مغلقًا مع صفيحة فولاذية مزخرفة 3 مم ، وثقوب الرافعة الشوكية في الأمام والخلف.
الأسطوانة: يتبنى سطح العمل 28 بكرات مزدوجة الصف ، والبكرات مصنوعة من أنابيب فولاذية سلسة عالية الجودة (مجلفن) بقطر φ 76 × 4 مم. وهي مجهزة بمحامل مدمجة ولها شكل نهاية مغلقة. يتم تثبيت طرفي الأسطوانة مع المكسرات القفل M20. إن أكبر ميزة لهذه الأسطوانة هي أنها لا تسقط ، وهي مقاومة للصدمات ، ومقاومة للغبار وليس من السهل أن تتلف.
MOP: مصنوع من الصلب القناة 8# واللحام ككل ، فإن MOP لديها وظيفة الكبح. عندما ينطلق من الخطاف أثناء العملية ، ينخفض Mop بوزنه الخاص ويضغط على ذراع الفرامل لإيقاف العجلات الخلفية. تم تصميم MOP مع وظيفة ضبط. بشكل عام ، عندما يتم ضبط رأس MOP على ارتفاع 80-150 مم من الأرض ، سيتم إيقاف العجلات الخلفية.
