معايير المنتج سلم صعود الركاب
IATA AHM 920 - الوصف الوظيفي التفصيلي لمصاعد الركاب المتنقلة
MH/T 6029-2014 - مصاعد الركاب
EN12312-1 - المتطلبات المحددة للمعدات الأرضية للطيران - 1 مصاعد الركاب
GB/T 18488-2006 - محركات المركبات الكهربائية وأجهزة التحكم الخاصة بها
GB/T 24347-2009 - محولات DC/DC للسيارة الكهربائية
GB/T 18384-2001 - المركبات الكهربائية - متطلبات السلامة
GB/T 18487-2001 - نظام شحن التوصيل للمركبات الكهربائية
GB/T 20234-2015 - موصلات شحن التوصيل للسيارات الكهربائية
GB/T 27930-2011 - بروتوكول الاتصال بين شواحن التوصيل غير الموجودة على متن السيارة الكهربائية وأنظمة إدارة البطارية
DB11/Z993-2013 - المواصفات الفنية لنظام الخدمة والإدارة عن بعد للمركبات الكهربائية

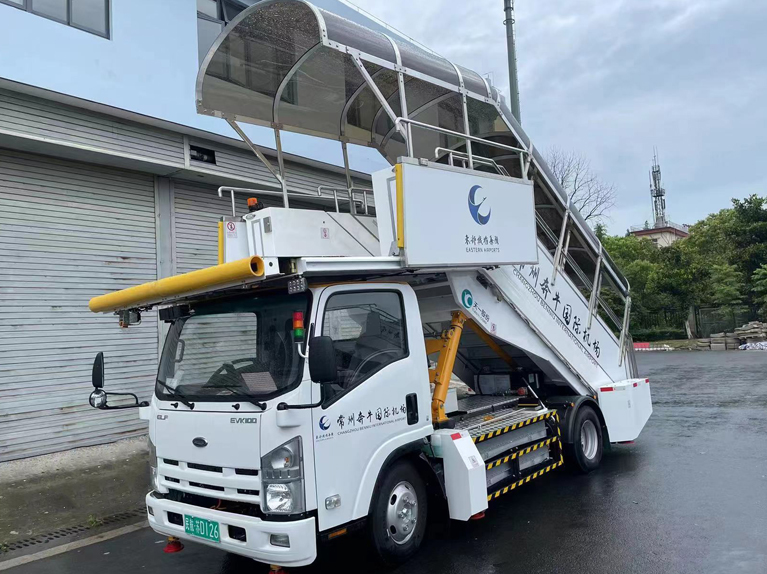

المواصفات الفنية لسلالم صعود الركاب
نطاق ارتفاع المصعد: 2200 - 4800 مم
أبعاد المنصة (الطول × العرض): 3400 × 2200 مم
مسافة السفر للمنصة المتحركة: 400 مم
أبعاد الدرج والكمية:
الدرج المنزلق (الطول × العرض × الارتفاع): 1400 × 300 × 180 مم، 9 خطوات؛
الدرج الثابت (الطول × العرض × الارتفاع): 1400 × 300 × 180 مم، 12 خطوة؛
الدرج الخلفي (الطول × العرض × الارتفاع): 1370 × 300 × 145 خطوة واحدة
زاوية السلم مع المستوى الأفقي: 32 درجة - 39 درجة (35.5 درجة عندما يكون السلم في أدنى موضع أفقي للمنصة)
الحد الأدنى للخلوص الأرضي: 180 ملم
القطر الخارجي لدائرة المرور: 14300 مم
مسافة المحور: 3360 ملم
تباعد العجلات الأمامية/الخلفية: 1685 ملم/1525 ملم
الأبعاد الكلية (الطول × العرض × الارتفاع): 7800 مم × 2450 مم × 3275 مم
الوزن الإجمالي للمركبة: 6800 كجم
الحمولة المقدرة الفعالة: 5440 كجم (68 شخصًا)
حمل تصميم المنصة: 1920 كجم (24 شخصًا)
العجلات الأمامية/الخلفية: 7.00R16 14PR
المدى: 240 كم
بطارية حزمة الطاقة: بطارية ليثيوم فوسفات الحديد، 97.66 كيلو وات في الساعة
الجهد المقدر لبطارية الطاقة (فولت): 537.6 فولت تيار مستمر
سعة البطارية (آه): 180 آه
جهد الطاقة المساعد (فولت): 12VDC
الطاقة المستمرة لمحرك القيادة (كيلوواط): 60
ذروة قوة محرك القيادة (كيلوواط): 110
السرعة الدورانية المقدرة لمحرك القيادة (دورة في الدقيقة): 1850
أقصى سرعة دوران لمحرك القيادة (دورة في الدقيقة): 4500
درجة حرارة بيئة التشغيل: -30 درجة مئوية - 60 درجة مئوية
