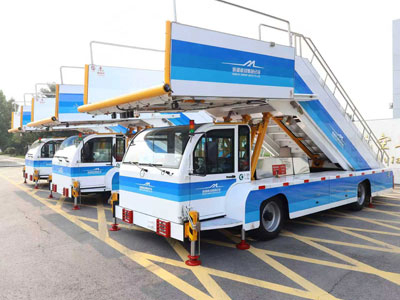

درج الركاب القابل للقطر يشتمل الخط الكهربائي المثبت بشكل أساسي على نظام الإضاءة ونظام التحكم وأداة عرض الارتفاع وثلاثة أجزاء أخرى.
1. نظام الإضاءة
يتكون نظام الإضاءة من مصابيح الطاولة المسطحة وأضواء السلم وأضواء التحذير.يتم نقل التحكم في نظام الإضاءة عن طريق الصندوق الكهربائي وشريط الأسلاك وإرساله إلى مصباح الطاولة المسطحة وضوء السلم وضوء التحذير.
2. نظام التحكم
يتكون نظام التحكم من أداة عرض الارتفاع، ودائرة التحكم، ومرحل التحكم الكهربائي.
أ، أداة عرض الارتفاع
يستخدم مقياس الارتفاع الكمبيوتر الصغير ذو الشريحة الواحدة باعتباره النواة، ويأخذ عينات من الإشارة من خلال مفتاح القرب الموجود على عمود التوجيه، ويرسل الإشارة إلى جهاز العرض للحساب، مما يوضح القيمة اللحظية لحركة السلم (أي القيمة الفعلية ارتفاع السلم).نظرًا لاستخدام تكنولوجيا الحوسبة المتقدمة وأجهزة أخذ العينات عالية الجودة، فإن شاشة العرض دقيقة للغاية وتكون الاستجابة سريعة وحساسة.في الوقت نفسه، بسبب استخدام مفتاح الحث غير المتصل، ليس من السهل إتلاف الجهاز.بالإضافة إلى ذلك، تم تجهيز المضيف برقائق ذاكرة الكمبيوتر، ويمكن الحفاظ على بيانات القياس في الذاكرة طويلة المدى.تم تجهيز مقياس الارتفاع أيضًا بزر إعادة ضبط الكمبيوتر الصغير، والذي يمكن استخدامه للمعايرة المرجعية.في حالة التداخل وأسباب أخرى، يحدث خطأ في العرض، يمكنك خفض السلم إلى أدنى ارتفاع، والضغط على زر إعادة الضبط للمعايرة.
بالإضافة إلى إظهار الارتفاع اللحظي لرفع المنصة، تُظهر أداة عرض الارتفاع أيضًا تغير عدد أسنان حامل الإشارة، مما يعكس الإشارة التناظرية للارتفاع والهبوط وإشارة الدعم بالإضافة إلى إشارة الجرس عندما جسم السلم يسقط.
ب، دائرة التحكم في منصة النشاط
هناك مجموعتان من منصة توسيع التشغيل ومفتاح الضبط الدقيق.توجد مجموعة واحدة على لوحة التحكم في تشغيل الكابينة، والتي يمكن للسائق تشغيلها؛المجموعة الأخرى موجودة في الطرف الأمامي من لوحة الحماية اليمنى للمنصة للتشغيل في الموقع من قبل الموظفين والالتحام البديهي للطائرة.
ج، دائرة التحكم في وضع قفل رفع السلم
عندما يتم رفع سلم الصعود إلى ارتفاع معين، يتم قفل أسنان عمود التوجيه بواسطة كتلة قفل لجعلها متصلة بشكل قوي.عندما يحتاج الارتفاع إلى الانخفاض، تقوم وحدة التحكم بالمفتاح الكهربائي تلقائيًا بإكمال التعرف على الإشارة وفتح كتلة القفل، ويسقط جسم السلم.
3، نظام الحماية من الاصطدام السلامة
يتم تثبيت الأطراف اليسرى واليمنى للأنبوب المطاطي العازل في الطرف الأمامي للمنصة بمفاتيح تقاربية ونظام كهروضوئي إنذار عن بعد 300 مم.بمجرد الاقتراب من الطائرة أو العوائق، يمكنه الإنذار تلقائيًا وقطع دائرة التحكم في توسيع المنصة تلقائيًا لتجنب اصطدام المنصة بالطائرة.
