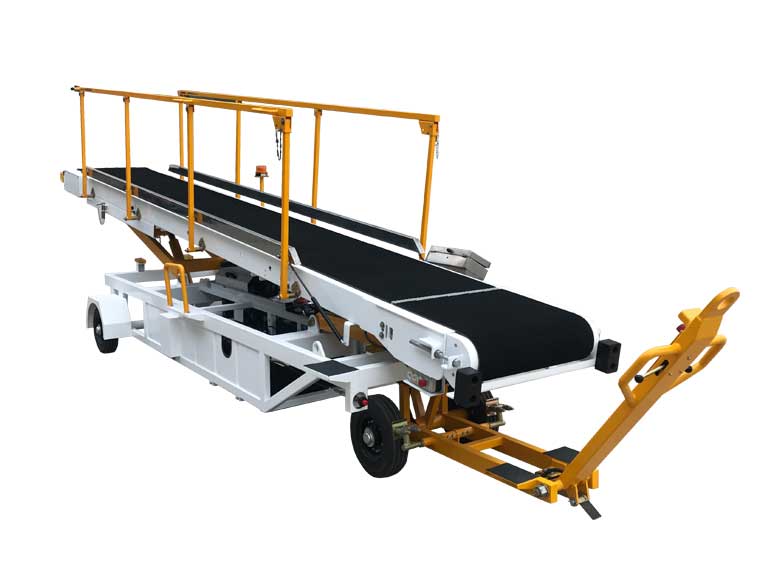

محمل حزام أمتعة مطار سحب

يدوي محمل حزام الأمتعة في المطار للتجار للتحكم في اتجاه السفر ، وتدوير شريط السحب للتحكم في اتجاه السفر ، واليد اليدوية للتحكم في اتجاه السفر ، وتدوير شريط السحب للتحكم في اتجاه السفر ، وارتفاع منصة تحميل الشحن السائبة من الأرض 1000 ~ 3600 ملم

يتكون محمل حزام الأمتعة في المطار بشكل أساسي من الإطار الرئيسي ، والأسطوانة الحاملة للحمل ، وإطار شريحة الفولاذ المقاوم للصدأ ، والأسطوانة الدافعة ، والأسطوانة المدفوعة ، ومحرك القيادة. تم تجهيز مفتاح التحكم ومفتاح إيقاف الطوارئ في النهايات الأمامية والخلفية. يحرك محرك القيادة الحزام لتتغذى وتفريغ أسفل أسطوانة محرك الأقراص. يمكن أن تنظم الأسطوانة المدفوعة والأسطوانة المعدلة التوتر والانحراف وانحراف حزام النقل. لتعزيز القوة الهيكلية ، يتبنى الإطار الرئيسي لإطار الإرسال بنية شعاع القناة. يتم تثبيت كتل المطاط العازلة في كل من الأطراف الأمامية والخلفية لإطار النقل.

بكرات الحمل المصنوعة من أنابيب الصلب سلسة متينة. تتبنى بكرات القيادة والمدفوعة بنية مقطع عرضي متغير ، مما يلغي عامل انحراف حزام النقل ويجعل من السهل ضبطه.

يتم تثبيت لوحات التوجيه على ارتفاع 100 مم على جانبي إطار الناقل لمنع الأمتعة من الانزلاق من إطار الناقل. الحواجز الجانبية اليسرى والأيمن تتحرك وأقل من سطح النقل عند خفضها.

جدول المعلمة الفنية من محمل حزام الأمتعة المطار السحب

الأبعاد الإجمالية للسيارة (الطول × العرض × الارتفاع) في مم: 6900 × 1490 × 1650

إجمالي وزن السيارة KG: 2000

دائرة نصف قطرها الحد الأدنى M: 7

زاوية المغادرة: 8.5

زاوية النهج °: 12

أقصى زاوية ارتفاع شعاع الإرسال: 30 درجة

طول شعاع الإرسال (مم): 6600

عرض شعاع الإرسال (مم): 800

عرض الحزام (مم): 600

سرعة الإرسال م/ث: 0.16-0.5

نطاق رفع حزام النقل الأمامي ملع المليون: 900-3745
