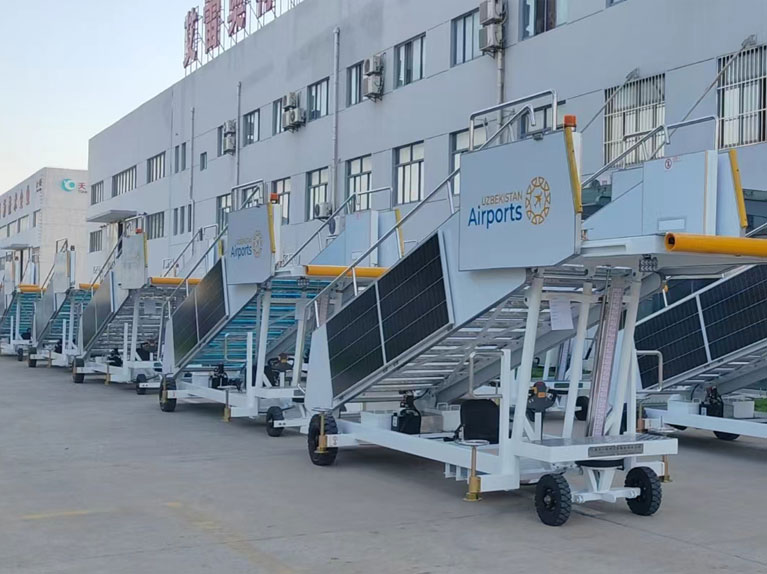

سلالم الركاب المدفوعة يدويًا بارتفاع 2200 ~ 3750 مم، وهي مناسبة لركاب طائرات A318، A319، A320، A321، B707، B727، B737، DC-8/40/50F، DC8-61/61F، DC8-62/62F، DC8-63/63F، 1L-18 وسلسلة أخرى من طائرات الركاب للصعود والنزول منها، كما يمكن استخدامها كسلم لموظفي الصيانة للعمل.
المعلمات الرئيسية لسلالم الركاب المدفوعة باليد غير المزودة بالطاقة
الأبعاد الكلية للمركبة (الطول × العرض × الارتفاع) : 7140×2230×3340
حجم المنصة: 2000×1400
ارتفاع الدرابزين على جسم السلم 1170
البروز الأمامي: 525
البروز الخلفي: 1290
قاعدة العجلات: 4030
الوزن الإجمالي للمركبة بالكامل: 1900 كجم
حمل العجلة الأمامية: 1050 كجم
حمل العجلات الخلفية: 730 كجم
رقم الخطوة: 18
ارتفاع الدواسة (عندما تكون المنصة 250/3600 عن الأرض): 140/200
القطر الخارجي لدائرة القناة: 17000 مم
زاوية المغادرة: 5 درجات
زاوية الاقتراب: 33 درجة
زاوية الميل: من 20 درجة إلى 39 درجة
طريقة تعديل الارتفاع: نوع إزاحة متوازي الأضلاع المتدرج
وضع المشي: كهربائي، أو دفع يدوي، أو سحب
حجم الدواسة: 300×1120
مسافة السفر للباب المنزلق المتحرك هي 850
ارتفاع الرفع لمنصة العمل: 2200mm-3750mm
شوط الاسطوانة: 0-1540 ملم
الحد الأقصى للمسافة بين القسم الأمامي للمنصة والميمنة هو 1000
مواصفات الإطارات الأمامية/الخلفية: 4.00-8/6.5-10
الحد الأدنى للخلوص الأرضي: 160 ملم
الحد الأقصى لسعة المصعد بأكمله هو 33
درجة حرارة بيئة التشغيل: -20 إلى 50 درجة مئوية
الدفع اليدوي لمصعد الركاب: ≥300N
