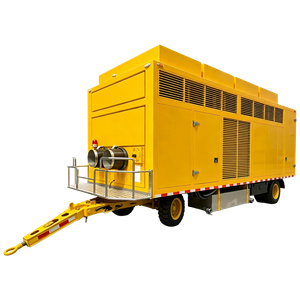

وحدة تكييف هواء الطائرة

TYAC-110 TYPE مواصفات تكنولوجيا تكييف الهواء لطائرات المطار

1 نطاق التطبيق

مكيف هواء المطار TYAC-110 عبارة عن معدات جديدة لدعم طائرات المطارات تم تطويرها بواسطة شركة Jiangsu Tianyi Airport Special Equipment Co., Ltd. للمطارات المحلية والأجنبية، وهي تنطبق بشكل أساسي على مجموعة متنوعة من الطائرات الكبيرة في ساحة المطار ومواقف السيارات ومباني الإصلاح والجسور وأجزاء أخرى من القناة، للركاب أو الخدمة أو الطاقم أو موظفي الخدمة لتوفير درجة حرارة مناسبة لبيئة الرياح الجديدة المريحة.تنطبق على: B737 、 B747 、 B757 、 B767 、 B777 、 B787 、 A300 、 A319 、 A320 、 A330 、 A340 、 A380 、 MD11 、 M90 、 L1011 、 C919 سلسلة من الطائرات ، ويمكن أيضًا تطبيقها على تهوية الطائرات العسكرية الكبيرة .

2 معايير الاستخدام

2.1 GJB 2643 المواصفات العامة لمركبات تكييف هواء الطائرات

2.2 MH/T 5002 مركبات خاصة ومعدات خاصة للمطارات المدنية

2.3 AHM913 متطلبات السلامة الأساسية لمعدات الدعم الجوي الأرضي

2.4 AHM 973 المواصفات الوظيفية لسخانات الهواء الأرضية

2.5 AHM974 المواصفات الوظيفية لمعدات تكييف الهواء (التبريد).

2.6 HB 7183.2 التبريد بضغط البخار القياسي العام لمركبات تكييف الهواء في الطائرات

2.7 HB 6544 الأبعاد الأساسية لأطراف وصلات تكييف الهواء الأرضية للطائرات

2.8 MH/T مواصفات فحص وحدات تكييف الهواء الأرضية للطائرات (مشروع للطيران المدني)

2.9  Q/BTYK01 مواصفات منتجات تكييف هواء طائرات المطارات (معيار المؤسسة)

3 استغلال الظروف البيئية

3.1 درجة الحرارة المحيطة: -40 درجة مئوية إلى +50 درجة مئوية

3.2 الرطوبة النسبية: 95% (درجة الحرارة 30 درجة مئوية)

3.3 الارتفاع ≥4000 م

3.4 ضجيج عمل المعدات ≥85dB (A)

3.5 مدة العمل ≥8 ساعات

3.6 المنطقة الباردة: يتم استخدام جهاز التشغيل البارد لمساعدة المولد في الإعداد لأول مرة، كما يتم ضمان مصدر الطاقة.

3.7 حجم الشكل: 8650 مم × 2600 مم × 3250 مم (الطول × العرض × الارتفاع) (بوصة): 341 بوصة × 102 بوصة × 128 بوصة؛

3.8 حجم الجسم: 6150 مم × 2600 مم × 2150 مم (الطول × العرض × الارتفاع)

3.9 وزن المركبة: 12500 كجم (الوزن الإجمالي)

4 معايير الأداء الرئيسية

4.1 قدرة التبريد: 376 كيلو واط (110 طن) ；

4.2 إنتاج الحرارة: 190 كيلو وات (سخان كهربائي + مبادل حراري سائل + مروحة طرد مركزي)

4.3 تدفق إمداد الهواء: 15000 كجم / ساعة (550 جزء في المليون) ；

4.4 إمداد ضغط الرياح: 8.0 كيلو باسكال (ضغط ثابت)

4.5 درجة حرارة إمداد الهواء: 1 درجة مئوية ~ 20 درجة مئوية، التبريد، الإعداد عبر الإنترنت، قابل للتعديل: 30 درجة مئوية ~ 60 درجة مئوية، التسخين، الإعداد عبر الإنترنت، قابل للتعديل)

5 تكوين الهيكل الرئيسي

المكونات الرئيسية لمكيف هواء المطار TYAC-110 مقسمة إلى خمسة أنظمة رئيسية: نظام إمداد الطاقة، نظام تنظيم درجة حرارة إمداد الهواء، نظام إمداد الهواء، نظام تشغيل التحكم الكهربائي، هيكل الصندوق وشاسيه السيارة.تستوعب معظم الهياكل الأساسية مفهوم التصميم والتكنولوجيا المتقدمة لمركبات تكييف الهواء للطائرات الوطنية والأجنبية والعسكرية.
