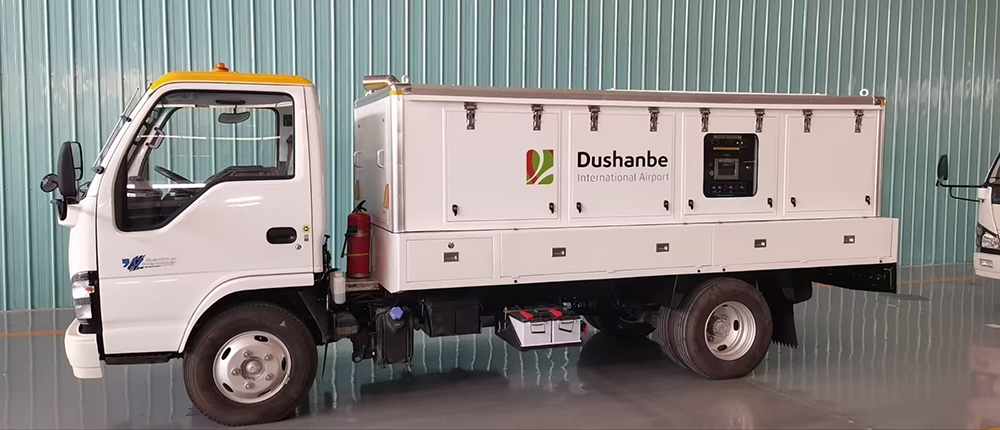

تياني G90-AD
الطاقة الأرضية للطيران
المواصفات الفنية
أداء العملية
سعة | 90 كيلو فولت أمبير |
مرحلة | 3 مراحل |
الفولطية | 115/200 فولت |
تردد مصنف | 400 هرتز |
عامل القوى | 0.8 |
تنظيم الجهد | 114 ~ 116 فولت |
تعديل | 3.5 فولت |
انجراف جهد الحالة الباردة والساخنة | ±1% |
نطاق الجهد الطفرة العابرة | 90-140 فولت |
وقت استعادة الجهد العابر | 0.1 ثانية (بدون تحميل للتحميل المقدر) |
ضبط الجهد | 115±15 فولت |
جهد الطور غير المتوازن | 3 فولت (15% حمل غير متوازن) |
عامل قمة | 1.31~1.51 |
التشوه التوافقي الكلي | ≥3% من الجهد الأساسي |
التشوه التوافقي الفردي | ≥2% من الجهد الأساسي |
معامل الانحراف | ≥4% |
إزاحة جهد الطور مع الحمل المتوازن | 120 درجة ± 2 درجة |
القدرة الزائدة | 125% في 5 دقائق، 150% في 10 ثوانٍ |
قوة العاصمة | 17.1 كيلو واط |
الجهد المستمر | 28.5 فولت |
العاصمة الحالية | 600 أمبير (مستمر) |
| 2000A (الذروة) |
مولد كهرباء:
TFZPW-TH (72KW) 400 هرتز قابل للتعديل، نظام أسلاك ثلاثي الطور
محرك:
الموديل: الكمون QSB4.5، 155 حصانًا عند 2000 دورة في الدقيقة
نظام وقود السكك الحديدية المشتركة رباعي الأشواط بشاحن توربيني و4 أسطوانات. التطبيق الكامل معتمد من شركة Cummins
نظام الحاكم الإلكتروني
السخان المسبق لمشعب السحب للطقس البارد يبدأ تشغيل السخان لسائل التبريد
منظف مسبق توربو للمناخ المغبر، نظام بطارية 24 فولت تيار مستمر
انخفاض ضغط الزيت الاغلاق
إيقاف تشغيل درجة حرارة سائل التبريد المرتفعة إيقاف تشغيل مستوى سائل التبريد المنخفض
مؤشر تقييد دخول الهواء، تحذير من انخفاض مستوى الوقود
الهيكل:
هيكل من الفولاذ المجلفن بالغمس الساخن، عجلة قيادة خامسة
2 صناديق لتخزين الكابلات
يتم تشغيل الكبح عن طريق رفع أو خفض قضيب الجر
الإطارات الهوائية
المعدات القياسية:
كابل إخراج التيار المتردد: 30 قدمًا، مجموعتان
كابل إخراج التيار المستمر: 30 قدمًا، مجموعتان
عرض رمز الخطأ مقياس الوقود
ضوء مؤشر لضغط زيت المحرك ودرجة حرارة سائل التبريد وشحن البطارية توقف الطوارئ
طفاية حريق وامضة
