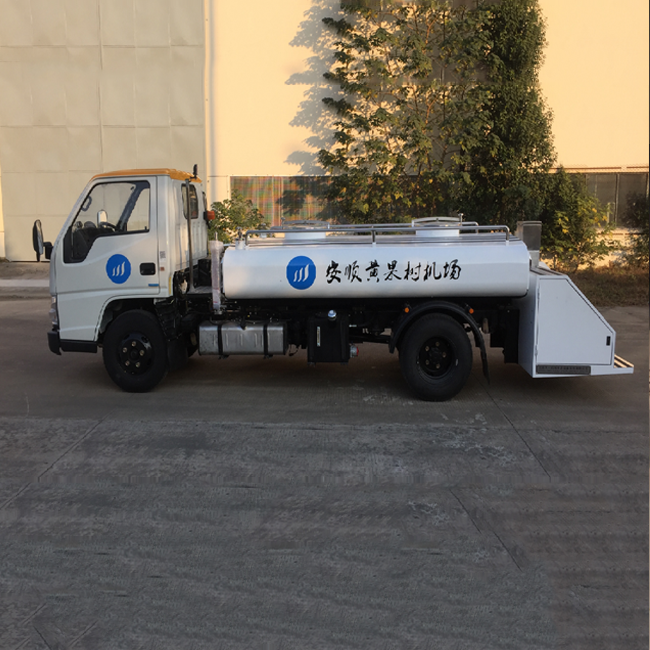

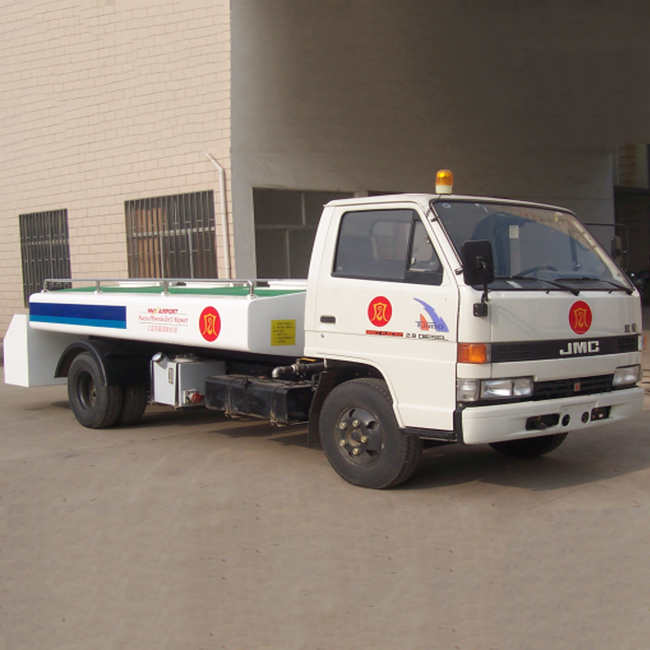

شاحنة المياه المحمولة للطائرات JSTY5050GQS
1 مقدمة المنتج
تتكون المركبات المائية المحمولة للطائرات من النوع JSTY5050GQS بشكل أساسي من هيكل Jiangling من الفئة II للسيارات، ومجموعة خزان المياه المحمولة، وتجميع المنصة الثابتة، ونظام إمداد المياه المحمول، وإطار الذيل، ونظام القيادة الهيدروليكي، والنظام الكهربائي.
يتكون المنتج من هيكل Jiangling II ومنصة الرفع الخلفية وخزان المياه العذبة.
وينطبق هذا على الطائرات من طراز A300، A310، A318، A319، A320، A330، A340، B707، B727، B737، B747، B757، B767، B777، DC8، 1L — 18، 1L — 62، MD11، MD80 باستثناء A380.
2 معيار المنتج
MH/T6014-1999 مركبة مائية محمولة
مواصفات وظيفة IATA AHM 970 لـ مركبة المياه المحمولة
IATA AHM 913 متطلبات السلامة الأساسية لمعدات الدعم الأرضي بالمطار
IATA AHM 915 جهاز التحكم القياسي
IATA AHM 910 المتطلبات الأساسية لمعدات الدعم الأرضي بالمطار
CCAR-137-CA-R3 الأحكام الإدارية لمعدات المطارات المدنية
AP-137-CA-2015-02 ترتيب المسح لمعدات المطارات المدنية
GB3847-2005 · حدود الانبعاثات وطرق القياس لمحرك الاحتراق المضغوط
GB20891-2014 حدود الانبعاثات وطرق القياس لمحرك الديزل
3 التكوين الرئيسي
لا. | اسم | يكتب | الصانع | مؤشر الأداء الرئيسي | ملحوظة |
1 | الهيكل | JX1061TG25 | جيانغلينغ للسيارات | الطول العرض الارتفاع 5865*1880*2020، الكتلة الإجمالية 5880 كجم، قاعدة العجلات 3360 مم | |
2 | محرك | JX493ZLQ5 | جيانغلينغ للسيارات | الطاقة المقدرة: 85 كيلو وات/3800 دورة/دقيقة الأعلى.عزم الدوران: 285 نيوتن متر/1800 دورة/دقيقة | |
3 | الانتقال | JC528 | شركة نظام محرك جيانغشي | دليل TR | |
4 | المحور الأمامي | JMCQ600-E | جيانغلينغ للسيارات | الأعلى.تحميل 2550 كجم | |
5 | المحور الخلفي | 8A-ABS5 | جيانغلينغ للسيارات | الأعلى.تحميل 4700 كجم | |
6 | إطار العجلة | 7.00R16LT10PR | شركة جيانغشي للإطارات | ----- | |
7 | إقلاع الطاقة | SDQ51/67LGS-G | تشجيانغ | ------ | |
8 | مضخة والعتاد | XPL057 | وشى |
ملحوظة: المحرك صيني 5 انبعاث، ناقل حركة يدوي
4 المواصفات الفنية
لا. | اسم المشروع | قيمة التصميم | ملحوظة |
1 | الطول الإجمالي (مم) | 6800 | ---- |
2 | العرض الإجمالي (مم) | 1900 | ---- |
3 | الارتفاع الإجمالي (مم) | 2150 | ---- |
4 | قاعدة العجلات (مم) | 3360 | ---- |
5 | مداس العجلة (مم) | 1385/1425 | ---- |
6 | العلاقة الأمامية (مم) | 1070 | ---- |
7 | العلاقة الخلفية (مم) | 2370 | ---- |
8 | زاوية الاقتراب (°) | 24 | ---- |
9 | زاوية المغادرة (°) | 10 | ---- |
10 | الحد الأدنى للخلوص الأرضي (مم) | 200 | ---- |
11 | الوزن الفارغ (كجم) | 3500 | ---- |
12 | الوزن الإجمالي (كجم) | 6630 | ---- |
13 | أقطار الدائرة الخارجية لخلوص الدوران (مم) | 14500 | ---- |
14 | الحد الأقصى المسموح به لسرعة السفر (كم/ساعة) | 80 | ---- |
15 | سعة الخزان الصافية (L) | 3000 | ---- |
16 | تدفق إمدادات المياه (لتر / دقيقة) | 120 | ---- |
17 | الحد الأدنى لارتفاع منصة العمل (مم) | 400 | ---- |
18 | أقصى ارتفاع لمنصة العمل (مم) | 3000 | ---- |
