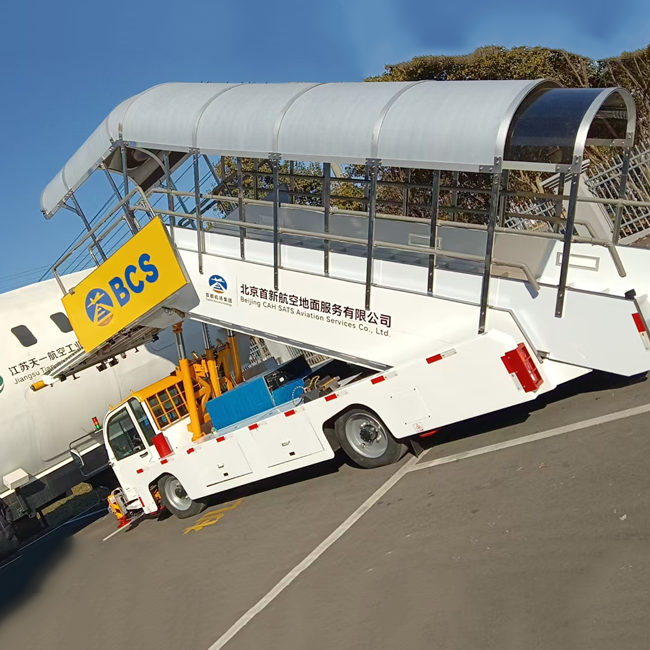

خطوات الركاب الآلية
1 اسم:درجات الركاب (سلم الصعود إلى الطائرة)
2 يكتب:تاي-KT58
3 الملف الشخصي: يستخدم TY-KT58 هيكلًا ذاتي الدفع مع توجيه هيدروليكي سهل التشغيل.
4 معيار:
1) MH/T6029-2014 《سلم صعود الركاب》
2) IATA AHM 920 《وظيفة تحميل السلالم》
3) IATA AHM 923 《المواصفات الوظيفية لرفع سلالم التحميل》
4)GB/T 23422-2009 《المتطلبات الوظيفية لتحميل الركاب ذاتية الدفع》
5)CCAR-331SB-R1 《وثيقة رقم 170 للإدارة العامة للطيران المدني في الصين》
6)CCAR-140 《وثيقة رقم 191 للإدارة العامة للطيران المدني في الصين》
5 بيانات المواصفات الفنية الرئيسية
الطول مم | 7600 | العرض مم | 2430 |
الارتفاع مم | 3730 | قاعدة العجلات مم | 3190 |
قاعدة العجلات (أمامية/خلفية) مم | 2000/2000 | البروز الأمامي مم | 1720 |
الجزء الخلفي مم | 1850 | التمدد الأمامي مم | 90 |
التمدد الخلفي مم | 750 | زاوية الاقتراب (°) | 6 |
زاوية المغادرة (°) | 5 | زاوية المنحدر (°) | 10 |
الحد الأدنى للخلوص الأرضي ملم | 165 | تحول دائرة التخليص بأقطار مم | 17500 |
الوزن الإجمالي كجم | 9000 | الأعلى.السرعة كم/ساعة | 45 |
خطوات السلم الأعلى | 14 | طول السلم ملم | 275 |
خطوات السلم السفلي | 13 | عرض السلم مم | 1500 |
الأعلى.الزاوية المائلة للسلم (°) | 39.5 | ارتفاع سلم مم | 190 |
ارتفاع تشغيل السلم مم | 2400~5800 | طول المنصة مم | 2840 |
ضبط الارتفاع | تلسكوبي | عرض المنصة مم | 2030 |
6 الهيكل الرئيسي
يتم تضمين TY-KT58 في الهيكل، والخطوة الثابتة، وخطوة الانزلاق، وآلية الرفع، والنظام الهيدروليكي، والكهربائي، وما إلى ذلك.
