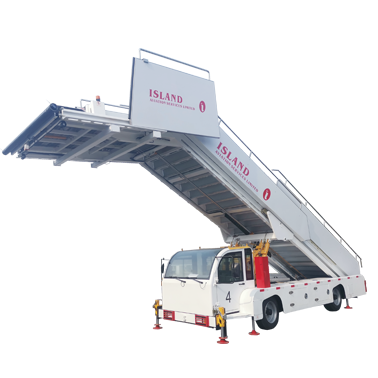

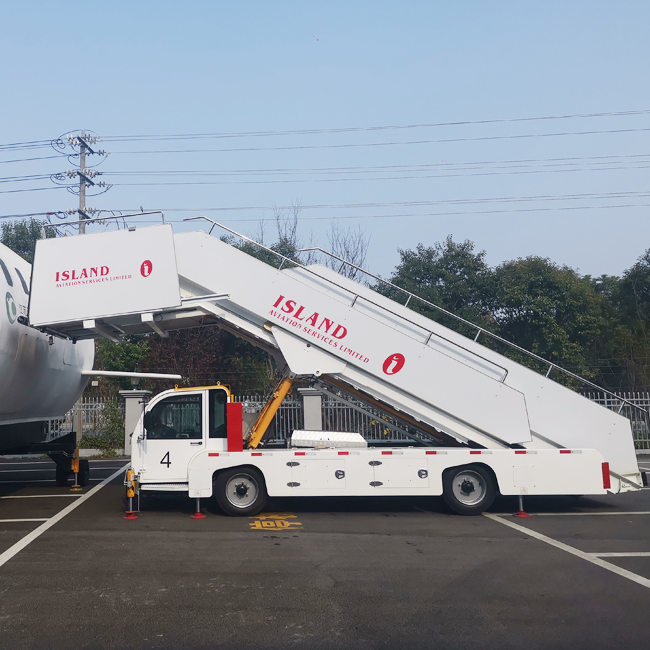

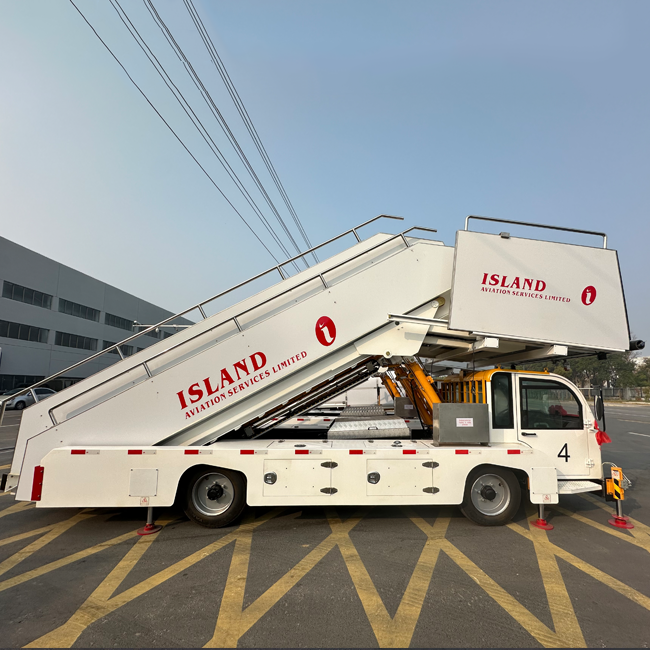

النموذج ： سلالم TY-KT58 ركاب الصعود
تكوين سلالم الصعود إلى ركاب المعلمات الفنية الرئيسية
| اختبار البند | المعلمة | ||
| جودة الصيانة kg | 9000 | ||
| يحمل المحور الأمامي كتلة كيلوغرام | 4500 | ||
| يحمل المحور الخلفي كتلة كيلوغرام | 4500 | ||
| الحد الأقصى للسرعة كم/ساعة | 45 | ||
| إجمالي الطول مم | 7600 | ||
| العرض الكلي مم | 2430 | ||
| إجمالي الارتفاع (حالة التشغيل) مم | 3730 | ||
| Wheelbasemm | 3190 | ||
| قاعدة العجلات (الأمامية/الخلفية) مم | 2000/2000 امتداد للأمام | ||
| تمديد الأمام | 90 | ||
| الجبهة المتراكمة مم | 1720 | ||
| الخلفية المتراكمة مم | 1850 | ||
| الحد الأدنى لتصفية الأرض مم | 160 | ||
| قناة دائرة القناة الخارجي قطر ملم | 17500 | ||
| زاوية النهج （°） | 6 | ||
| زاوية المغادرة （°） | 5 | ||
| الزاوية بين المنصة والمستوى الأفقي （°） | ≤ ± 3.5 | ||
| زاوية المرور الطولية （°） | 10 | ||
| مسافة مركزية الساق الأمامية مم | 2140 | ||
| مسافة مركز الساق الخلفية مم | 2140 | ||
| المسافة الطولية الساق (الأمام/الخلف) مم | 993/4495 | ||
| سلسلة سلم | سلم ثابت | 14 | |
| سلم متحرك | 13 | ||
| خطوة صارمة | - | ||
| خطوة | عرض الدواسة مم | 1500 | |
| ارتفاع الصفيحة الرأسي مم | 190 | ||
| طول الدواسة مم | 275 | ||
| طول دواسة فعال مم | 275 | ||
| زاوية الميل السلم (°) | 29 ～ 39.5 | ||
| ارتفاع منصة رفع MM | 2400 ～ 5800 | ||
| سلم ثابت | داخل عرض سلم مم | 1500 | |
| ارتفاع الدرابزين مم | 800 | ||
| سلم متحرك | داخل عرض سلم مم | 1500 | |
| الدرابزين مرتفع ملم | 900 | ||
| على المنصة | عرض المنصة مم | 2030 | |
| منصة رئيس مم | 2840 | ||
| ارتفاع حارس مم | 1100 | ||
| السفر من المنصة المنقولة mm | 420 | ||
| منصة الانتقال | طويلة مم | 575 | |
| واسعة مم | 1500 | ||
