وتج5060JKT

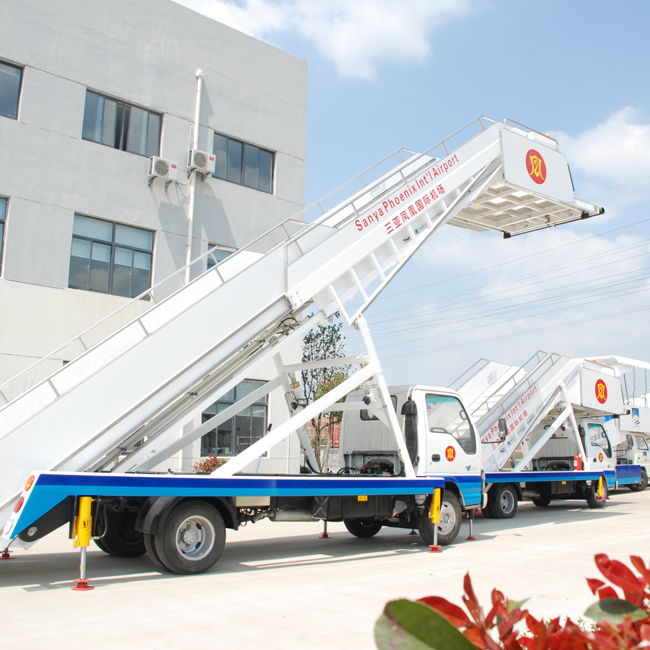

سلالم الركاب المتنقلة
Ⅰ.مقدمة المنتجات

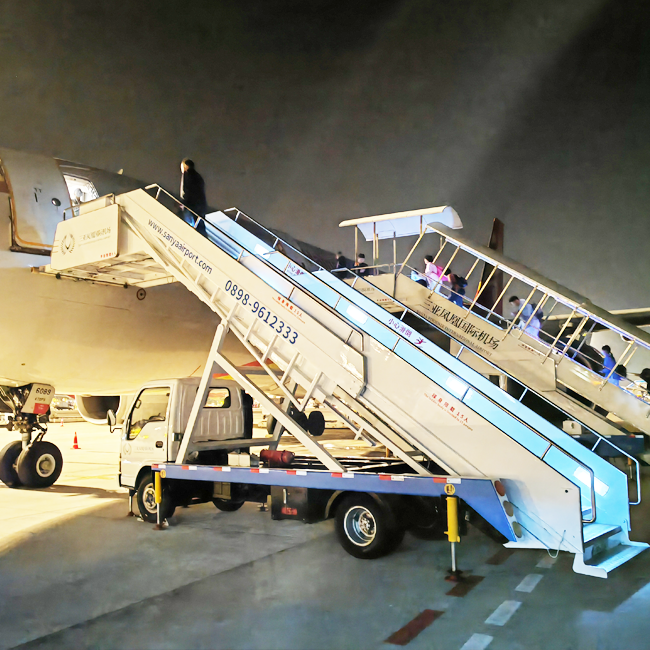

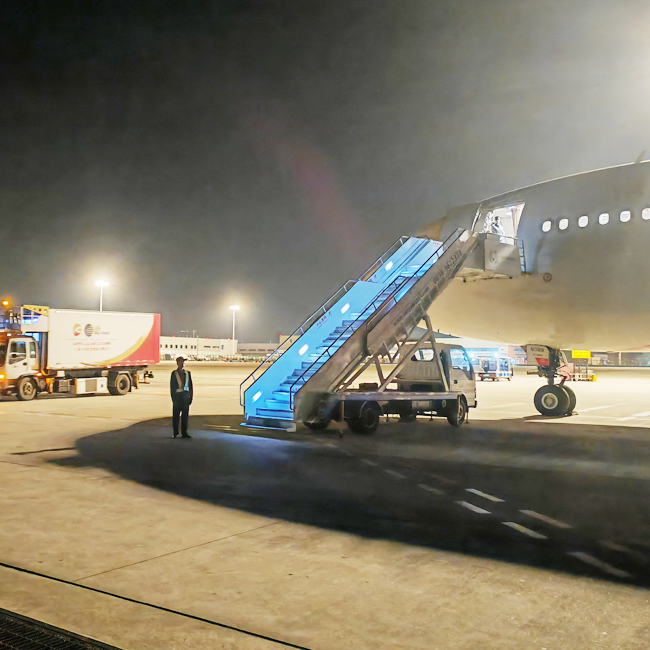

يتراوح الارتفاع المصمم عن الأرض لدرج الركاب المتنقل WTJ5060JKT من 2370 مم إلى 5630 مم، والذي يمكن تعديله قليلاً لتحمل الارتفاع بين درج الركاب والفتحة، ويمكن أن يصل ارتفاع منصة الدرج إلى 5800 مم بعد تعديل بسيط، ويمكن تطبيق هذا النوع من سلالم الركاب على A310، A320، A330، A340، B737، B747، B757، B767، B777.
براءة الاختراع الوطنية رقم ZL 2007 2 0039192.2
ثانيا. معيار:
ZB/T50 001-87 المركبات الخاصة--برنامج تقييم الموافقة الهندسية
JB/T5943—91 المواصفات الفنية العامة للحام لآلات البناء
اتحاد النقل الجوي الدولي (AHM-913).
اتحاد النقل الجوي الدولي (AHM-910).
IATA AHM-915 جهاز تحكم قياسي
SAE--ARP836A تصميم خطوات الركاب ومعايير السلامة
Ⅲ.معلمة الأداء الفني الرئيسيةإيه
نوع الهيكل | ايسوزو QL1070A5KAY | ||
محرك | يكتب | ايسوزو 4KH1CN5HS | |
القوة القصوى | 96 كيلو واط/3400 دورة في الدقيقة | ||
الانتقال | إم إس بي-5 إس إم | ||
الأبعاد الكلية (الطول × العرض × الارتفاع) مم | 7675×2480×3870 | ||
قاعدة العجلات مم | 3815 | ||
الوزن الفارغ كجم | 7200 | ||
الخلوص الأرضي ملم | الحد الأدنى للارتفاع | 165 | |
تقلص كمية منصة الانكماش مم | 0--300 | ||
ارتفاع الرفع مم | 2400-5800 | ||
منصة ثابتة (الطول × العرض) مم | 2800×1500 | ||
درجة السلم (الطول×العرض×الارتفاع) مم | 270×1500×180 | ||
السكتة الدماغية من منصة نشطة ملم | 300 | ||
خطوات سلم (قطعة) | 29 | ||
ضربة الباب المتحرك النشط | 1000 | ||
الحد الأدنى لنصف قطر دائرة الدوران | 7.5 | ||
سعة الزيت الهيدروليكي L | 120 | ||
قدرة زيت الديزل L | 120 | ||
ضغط النظام الهيدروليكي Pa | 10 | ||
ضغط النظام الكهربائي V | 12 | ||
المحور الأمامي كجم | 2750 | ||
المحور الخلفي كجم | 4450 | ||
قاعدة العجلات (المحور الأمامي/الخلفي) | 1504/1425 | ||
الحد الأقصى للحمل (شخص) | 64 | ||
