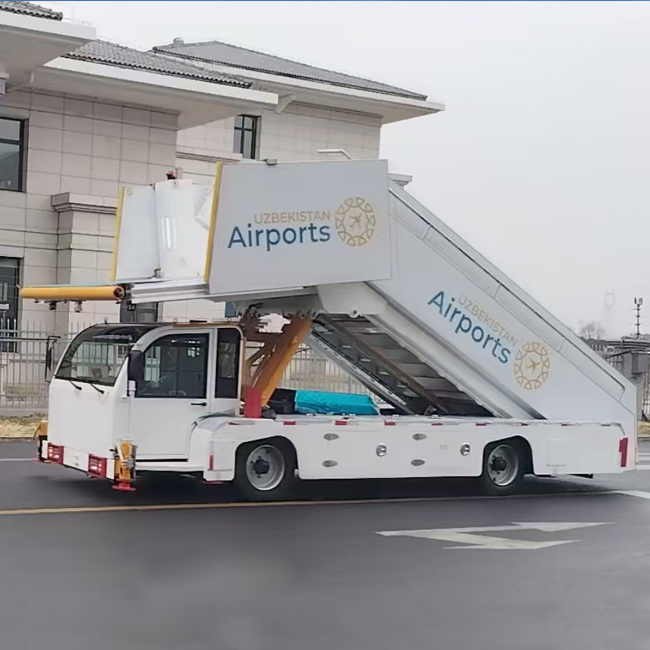

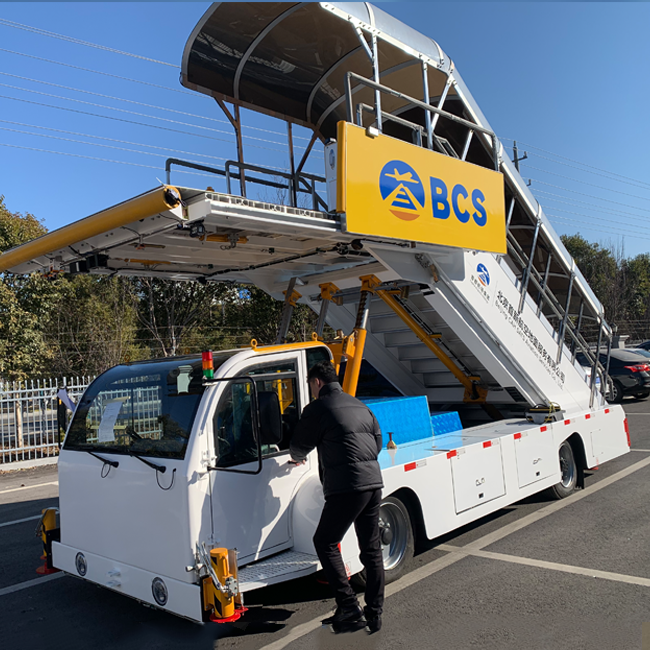

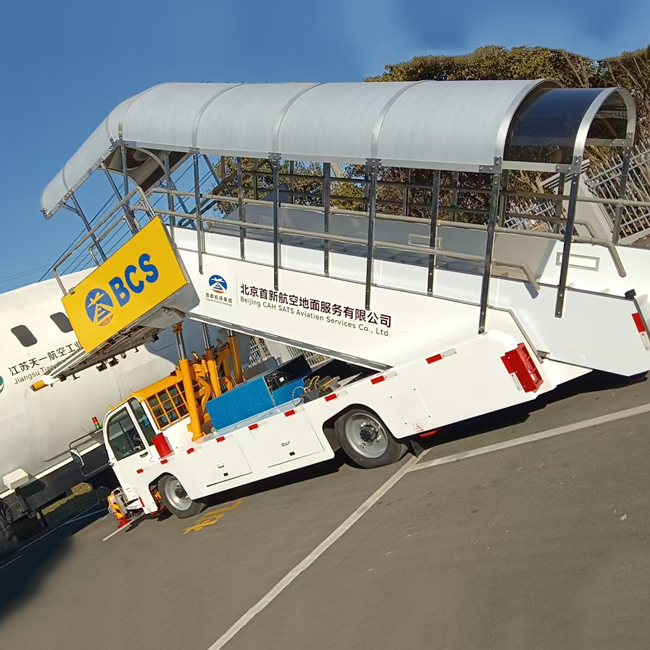

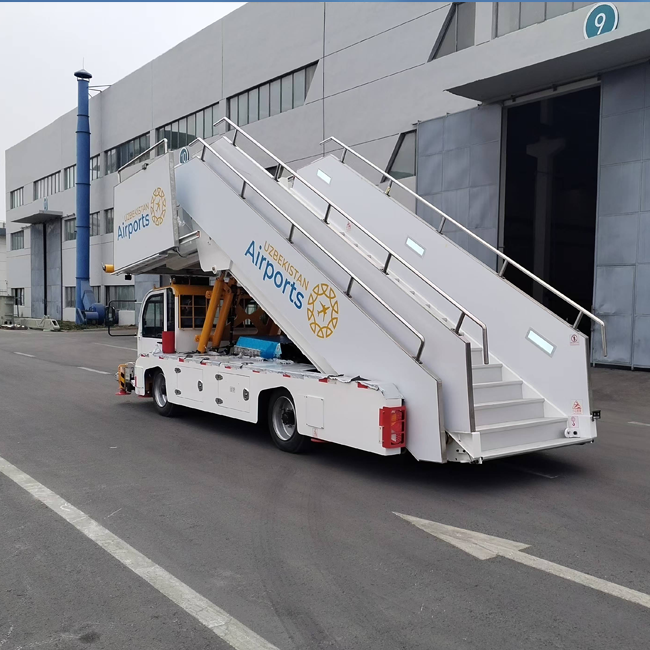

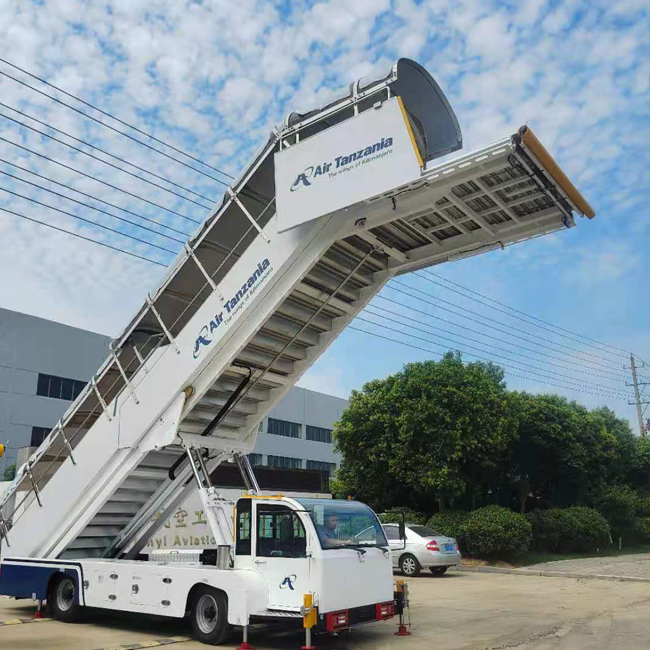

خطوات الركاب ذاتية الدفع
1 اسم：درجات الركاب (سلم الصعود إلى الطائرة)
2 يكتب：تاي-KT48
3 الملف الشخصي: يستخدم TY-KT48 هيكلًا ذاتي الدفع مع توجيه هيدروليكي سهل التشغيل.
4 معيار:
1) MH/T6029-2014 《سلم صعود الركاب》
2) IATA AHM 920 《وظيفة تحميل السلالم》
3) IATA AHM 923 《المواصفات الوظيفية لرفع سلالم التحميل》
4)GB/T 23422-2009 《المتطلبات الوظيفية لتحميل الركاب ذاتية الدفع》
5)CCAR-331SB-R1 《وثيقة رقم 170 للإدارة العامة للطيران المدني في الصين》
6)CCAR-140 《وثيقة رقم 191 للإدارة العامة للطيران المدني في الصين》
5 بيانات المواصفات الفنية الرئيسية
حدث | مؤشر الأداء |
الهيكل | عصامي KT48C.100 |
engine | جي إم سي JX493ZLQ3A |
زاوية ميل جسم السلم | 37.5 |
حجم الخطوة (الطول * العرض * الارتفاع) مم | 275*1290*190 |
ارتفاع العمل مم | 2200-4800 |
طريقة تعديل الارتفاع | تلسكوبي |
درجات السلم العلوي | 10 |
خطوات نزول السلم | 13 |
أبعاد المنصة (الطول*العرض) ملم | |
الأبعاد الكلية (الطول*العرض*الارتفاع) ملم | 7450*2200*3630 |
الوزن الفارغ مم | 7500 |
6 الهيكل الرئيسي
يتم تضمين TY-KT48 بالهيكل، والخطوة الثابتة، وخطوة الانزلاق، وآلية الرفع، والنظام الهيدروليكي، والكهربائي، وما إلى ذلك.
7 التكوين الرئيسي
لا | اسم | يكتب | الصانع | ملحوظة |
1 | كلاسيس | KT58V.01010000 | جيانغسو تيانيي | صناعة شخصية |
2 | محرك | TCD2012 L04 2V | ديوتز ايه جي | |
3 | الانتقال | Allsion1000 | جنرال موتورز | |
4 | مضخة هيدروليكية | CBWKA-E325-AFΦL | شركة خفى تشانغيون الهيدروليكية المحدودة | |
5 | اسطوانة رفع | KT58V.06050000 | شركة جيانغسو تينغدا الهندسية المحدودة | |
6 | محور توجيهي | HF450Z | شركة خفى هاييوان للآلات المحدودة | |
7 | محور القيادة | HY455 | شركة خفى هاييوان للآلات المحدودة | |
8 | الإطارات الأمامية/الخلفية | 215/75R17.5 16PR | شركة شاندونغ لونجتونج للإطارات المحدودة | |
9 | كابينة القيادة | KT58V.02000000 | شركة جيانغسو جاوجيان لتصنيع السيارات المحدودة | |
10 | صمام تخفيف كهربائي | VPN1-06/MP-21S | أرجو | |
11 | صمام تخفيف كهربائي | RPE3-063Y11 | أرجو | |
12 | صمام تخفيف كهربائي | RPE3-062R11 | أرجو | |
13 | مضخة كهربائية للطوارئ | 800601455 | بوهي | |
14 | صمام ذو اتجاه واحد | سيت-06-04-50 | نظام يوسي | |
15 | مناسب | —— | إيتون | |
16 | خرطوم هيدروليكي | —— | باركر | |
17 | عرض الارتفاع | 2.4-5.8 | وشى شيونجيينج | |
18 | تناوب | RH4B-UL (DC12V) | اليابان هيكوان | |
19 | القرب | FL7M-7J6HD | اليابان شانويو | |
20 | التبديل التبديل الكهروضوئية | HP7-A43 | اليابان شانوو | |
21 | مصباح إنذار | فلوريدا-4871 | ملك المحيط |
8. قائمة قطع الغيار
لا. | اسم | يكتب | الكمية | وحدة | ملحوظة |
1 | فلتر زيت المحرك | محركات ديوتز | 1 | أجهزة الكمبيوتر | |
2 | مرشح محرك الديزل | محركات ديوتز | 1 | أجهزة الكمبيوتر | |
3 | فلتر هواء المحرك | محركات ديوتز | 1 | أجهزة الكمبيوتر | |
4 | فلتر شفط الزيت الهيدروليكي | 1 | أجهزة الكمبيوتر | ||
5 | فلتر الزيت الهيدروليكي | 1 | أجهزة الكمبيوتر | ||
6 | إطار العجلة | 215/75R17.5 16PR | 1 | أجهزة الكمبيوتر | |
7 | حافة | 6.75×17.5 | 1 | أجهزة الكمبيوتر | |
8 | صندوق الأدوات | 1 | أجهزة الكمبيوتر | ||
9 | مفتاح ربط سداسي داخلي | 1 | تعيين | ||
10 | كماشة قفل الفك المنحنية | 10 | 1 | أجهزة الكمبيوتر | |
11 | مفتاح براغي قابل للتعديل | 200 ملم | 1 | أجهزة الكمبيوتر | |
12 | قضيب ربط ثقيل | 1 | أجهزة الكمبيوتر | ||
13 | كم ثقيل | 30 ملم | 1 | أجهزة الكمبيوتر | |
14 | مفتاح ربط مفتوح | 8-10 ملم | 1 | زوج | |
15 | مفتاح ربط مفتوح | 13-16 ملم | 1 | زوج | |
16 | مفتاح ربط مفتوح | 14-17 ملم | 1 | زوج | |
17 | مفتاح ربط مفتوح | 19-21 ملم | 1 | زوج | |
18 | مفتاح ربط مفتوح | 22-24 ملم | 1 | زوج | |
19 | رافع | 10T | 1 | أجهزة الكمبيوتر | |
20 | عبر مفك البراغي | واسطة | 1 | زوج | |
21 | فتحة نوع مفك البراغي | واسطة | 1 | زوج | |
22 | الصمامات | مواصفات مختلفة | 1 | تعيين | |
23 | مفتاح الفصل الكهربائي | 2 | جهاز كمبيوتر شخصى | ||
24 | ضوء أحمر يشير | 2 | جهاز كمبيوتر شخصى | ||
25 | الضوء الأخضر يشير | 2 | جهاز كمبيوتر شخصى | ||
26 | ذراع التحكم اليدوي بالمضخة | 1 | جهاز كمبيوتر شخصى | ||
27 | طفاية حريق | 8 كجم | 1 | زجاجة | |
28 | معدات العجلة | 2 | أجهزة الكمبيوتر |
