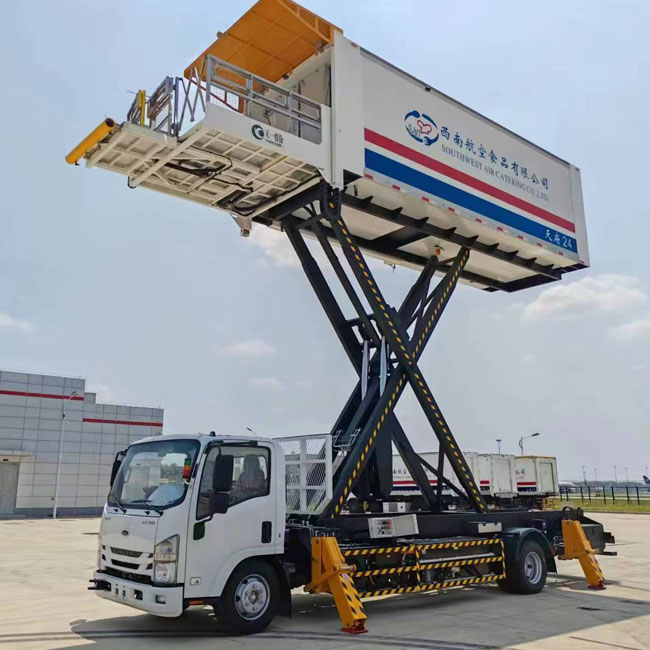

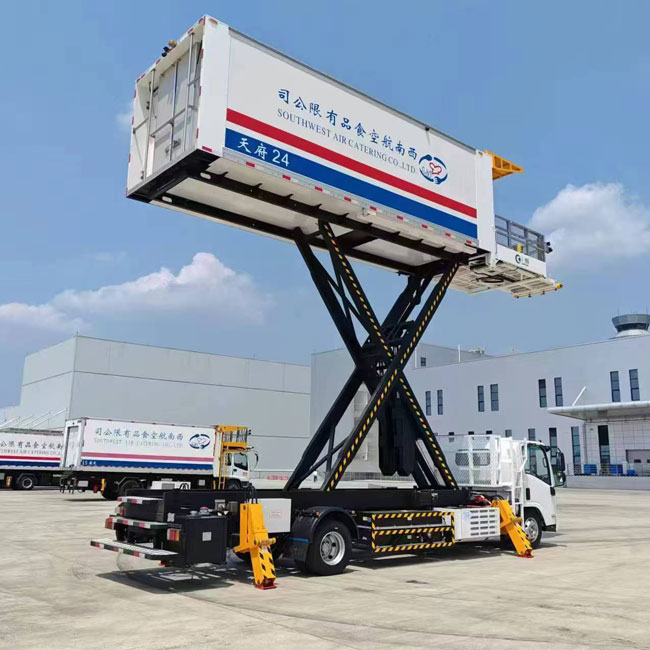

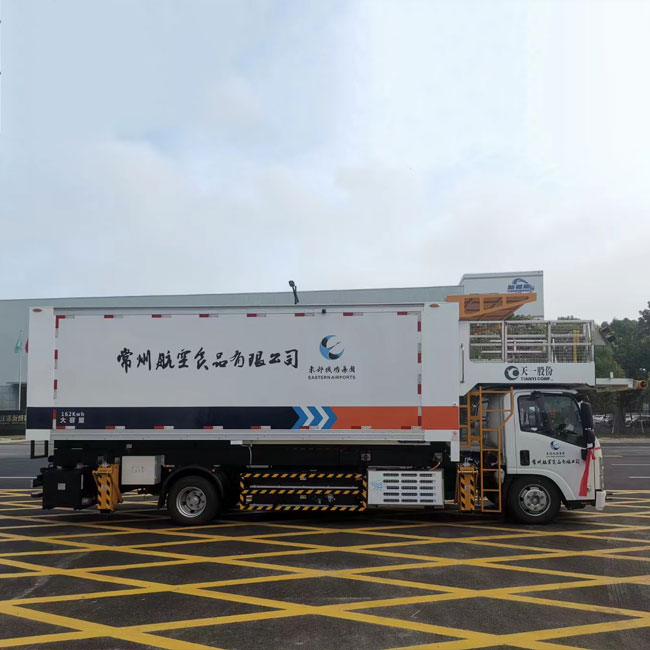

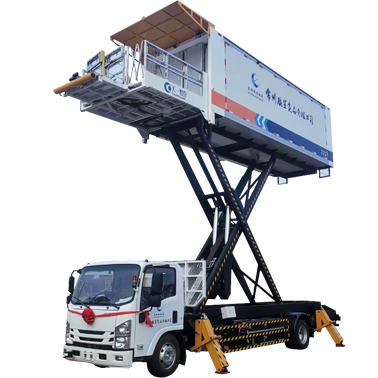

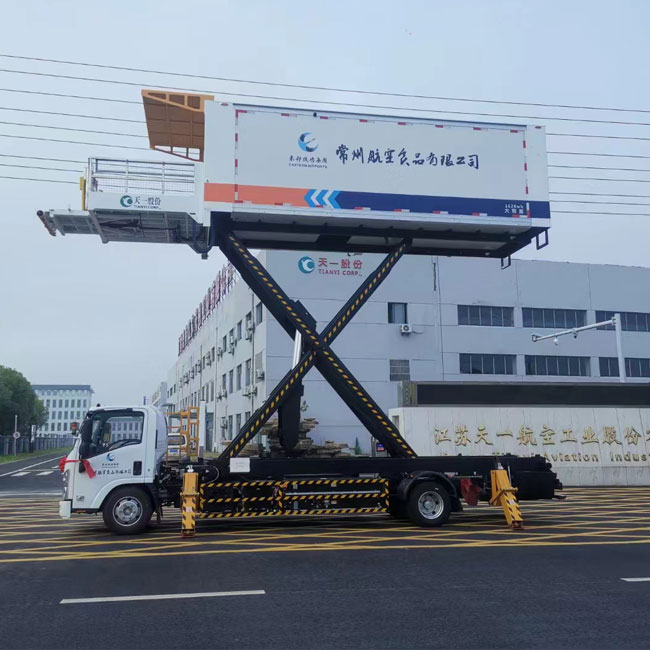

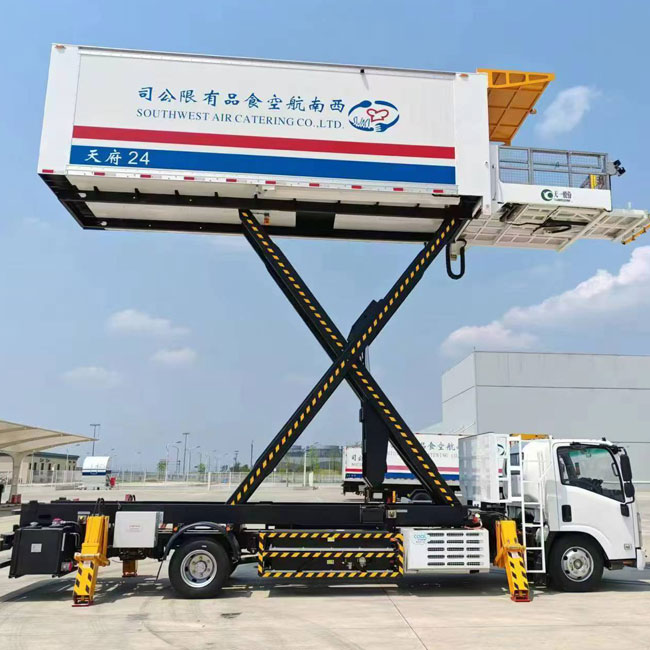

نموذج:شاحنة تقديم الطعام الكهربائية JSTY5100JSPE
هيكل التجميع الرئيسي والمعايير التقنية الرئيسية
| يكتب | محرك متزامن ذو مغناطيس دائم | صِنف | فوسفات الحديد الليثيوم | ||
| محرك القيادة | الطاقة المقدرة / السرعة كيلوواط / ص / دقيقة | 75/2000 | جهاز تخزين الطاقة | يكتب | نوع الطاقة |
| التصنيف الحالي أ | 200 | نظام التجميع | 1 و 192 سلسلة | ||
| فئة العزل | H | ||||
| فئة الحماية | IP67 | ||||
| الجهد المقنن VAC | 220 | جهد التجميع V | 618.24 | ||
| يقود | جهد الإدخال VDC | 540 | إجمالي الطاقة المخزنة كيلوواط ساعة | 106.96 | |
| كهربائي | تصنيف الجهد الناتج VAC | 220 | وحدة الجهد الاسمي V | 3.22 | |
| جهاز التحكم بالآلة | وضع التحكم | التحكم في عزم الدوران | قدرة الوحدة المقدرة آه | 173 | |
| نوع الكابينة | رأس مسطح | عدد الركاب | 3 | ||
| الطول الإجمالي مم | 9940 | العرض الإجمالي مم | 2300 | ||
| الارتفاع الإجمالي مم | 3700 | قاعدة العجلات ملم | 5200 | ||
| قاعدة العجلات (أمامية/خلفية) ملم | 1680/ 1650 | السرعة القصوى كم/ساعة | 80 | ||
| جودة الصيانة كجم | 10600 | مجموع الكتلة كجم | 14300 | ||
| الحد الأدنى من الخلوص الأرضي (مم) | 180 | دائرة القناة قطر الدائرة الخارجية مم | 20000 | ||
| ارتفاع العمل للمنصة مم | 2120～ 5820 | حمولة النقل المقدرة كجم | 3500 | ||
| قدرة تحمل المنصة الأمامية المقدرة كجم | 2200 | قدرة تحمل الجزء المتحرك للمنصة الأمامية كجم | 600 | ||
| قدرة التحمل المقدرة للجزء الثابت من المنصة الأمامية كجم | 1600 | نطاق التعديل الأيسر والأيمن للجزء المتحرك للمنصة الأمامية مم | 0～500 | ||
| أبعاد الجزء الثابت من المنصة الأمامية (الطول × العرض) ملم | 1900×2085 | الجزء المتحرك من المنصة الأمامية (نطاق التعديل التلسكوبي) ملم | 0~600 | ||
| أبعاد الجزء المتحرك من المنصة الأمامية (الطول × العرض) مم | 820×1200 | الأبعاد الداخلية لجسم السيارة (الطول × العرض × الارتفاع) ملم | 6240×2150×2200 | ||
| الأبعاد الخارجية لجسم السيارة (الطول × العرض × الارتفاع) ملم | 7100×23 00×24 20 | نطاق القيادة كم | 170 | ||
| نطاق درجة الحرارة | -35~65 | —— | —— | ||
قائمة التجميع الرئيسي للسيارة العينة
| مسلسل | اسم | نوع الرقم |
| 1 | الهيكل | JSTY5180JSPE-0100000 |
| 2 | جهاز التحكم بالمركبة | HCDN67VCU-41B |
| 3 | وحدة تحكم متكاملة خمسة في واحد | HC60LTPIC-F12BG |
| 4 | محرك القيادة | TZ380XSM12 |
| 5 | محرك مضخة الزيت | HCDM030HP2 |
| 6 | وحدة تحكم محرك مضخة الزيت | HCDMC055VT7 |
| 7 | تجميع تخزين الطاقة | 228Ah618.24V1P192SH |
| 8 | وحدة تخزين الطاقة | CB230 |
| 9 | رمح التوجيه | F063 |
| 10 | رمح القيادة | 130 ريال |
| 11 | الإطارات الأمامية/الخلفية | 10R22.516PR |
| 12 | مضخة هيدروليكية | CBHZ-F25-ALF |
| 13 | اسطوانة رفع | D160/145-1070 |
| 14 | اسطوانة الساق الأمامية/الخلفية | د90/63-290 |
| 15 | اسطوانة منصة متحركة | D40/30-700 |
| 16 | اسطوانة منصة تلسكوبية | D40/30-600 |
| 17 | مضخة الطوارئ الكهربائية | 800601632 |
| 18 | مضخة يدوية | مكتب إدارة المشاريع 50 ثانية |
