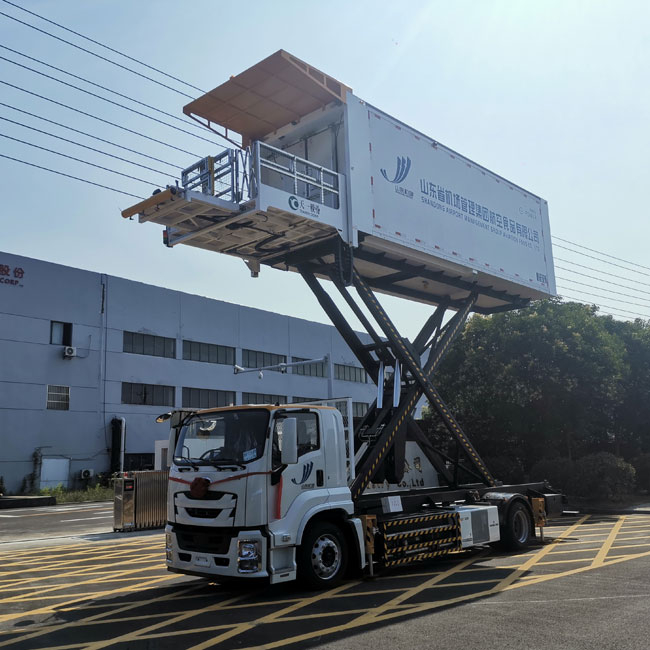

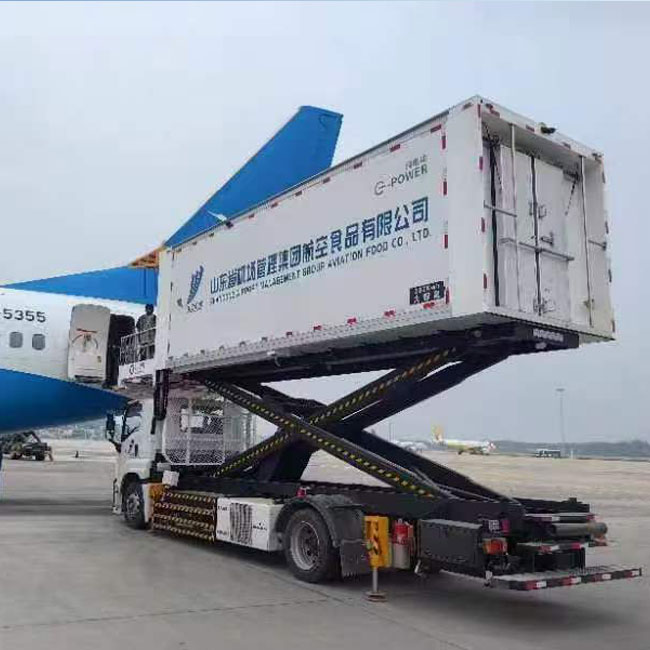

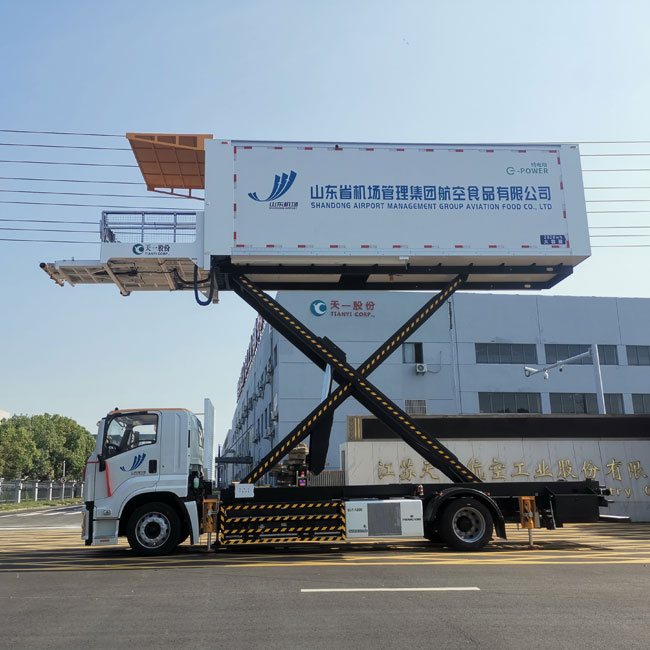

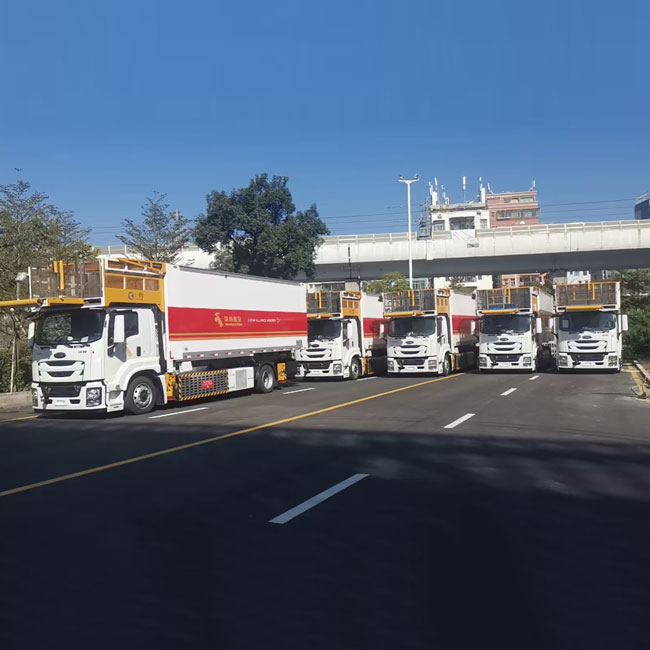

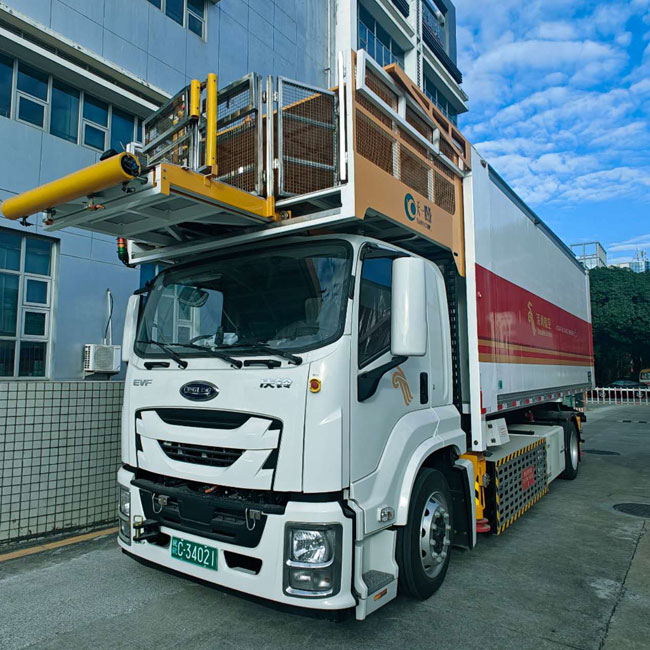

نموذج:JSTY5180JSPE شاحنة تموين الهواء الكهربائية
معيار المنتج
MH/T 6016-2017 'شاحنة طعام طيران'
AC-137-CA-2019-04 'مواصفات اختبار شاحنة طعام الطيران'
AC-137-CA-2015-20R1 المتطلبات الفنية العامة لمعدات الخدمة الأرضية للطائرات الكهربائية
JG 5099-1988 لوائح السلامة لآلات العمل على الارتفاعات
GB 7258-2004 'الشروط الفنية لسلامة تشغيل المركبات'
AHM910 المتطلبات الأساسية للمعدات الأرضية للطيران
AHM913 متطلبات السلامة الأساسية للمعدات الأرضية للطيران
AHM915 التحكم القياسي
AHM910 'المتطلبات الأساسية لمعدات دعم المحطة للطائرات المدنية'
هيكل التجميع الرئيسي والمعايير التقنية الرئيسية
| يكتب | محرك متزامن ذو مغناطيس دائم | صِنف | فوسفات الحديد الليثيوم | ||
| محرك القيادة | الطاقة المقدرة / السرعة كيلوواط / ص / دقيقة | 100/1200 | جهاز تخزين الطاقة | يكتب | نوع الطاقة |
| التصنيف الحالي أ | 180 | نظام التجميع | 2 و 192 سلسلة | ||
| فئة العزل | H | ||||
| فئة الحماية | IP67 | ||||
| الجهد المقنن VAC | 380 | جهد التجميع V | 618.24 | ||
| يقود | جهد الإدخال VDC | 400 ~ 750 | إجمالي الطاقة المخزنة كيلووات ساعة | 281.92 | |
| كهربائي | تصنيف الجهد الناتج VAC | 380 | وحدة الجهد الاسمي V | 3.22 | |
| جهاز التحكم في الآلة | وضع التحكم | التحكم في عزم الدوران | قدرة الوحدة المقدرة آه | 228 | |
| نوع الكابينة | رأس مسطح | عدد الركاب | 3 | ||
| الطول الإجمالي مم | 10620 | العرض الإجمالي مم | 2500 | ||
| الارتفاع الإجمالي مم | 3780 | قاعدة العجلات ملم | 5550 | ||
| قاعدة العجلات (أمامية/خلفية) ملم | 1970/ 1840 | السرعة القصوى كم/ساعة | 59.5 | ||
| جودة الصيانة كجم | 14350 | مجموع الكتلة كجم | 19550 | ||
| الحد الأدنى من الخلوص الأرضي (مم) | 160 | دائرة القناة قطر الدائرة الخارجية مم | 20800 | ||
| ارتفاع العمل للمنصة مم | 2550~6100 | حمولة النقل المقدرة كجم | 5000 | ||
| قدرة تحمل المنصة الأمامية المقدرة كجم | 2000 | قدرة تحمل الجزء المتحرك للمنصة الأمامية كجم | 600 | ||
| قدرة التحمل المقدرة للجزء الثابت من المنصة الأمامية كجم | 1400 | نطاق التعديل الأيسر والأيمن للجزء المتحرك للمنصة الأمامية مم | 0~700 | ||
| أبعاد الجزء الثابت من المنصة الأمامية (الطول × العرض) ملم | 1900×2265 | الجزء المتحرك من المنصة الأمامية (نطاق التعديل التلسكوبي) ملم | 0~600 | ||
| أبعاد الجزء المتحرك من المنصة الأمامية (الطول × العرض) مم | 830×1200 | الأبعاد الداخلية لجسم السيارة (الطول × العرض × الارتفاع) ملم | 6750×2360×2200 | ||
| الأبعاد الخارجية لجسم السيارة (الطول × العرض × الارتفاع) ملم | 7500×2500×2400 | نطاق القيادة كم | 435 | ||
| نطاق درجة الحرارة | -35~60 | —— | —— | ||
قائمة التجميع الرئيسي للسيارة العينة
| مسلسل | اسم | نوع الرقم |
| 1 | الهيكل | JSTY5180JSPE-0100000 |
| 2 | جهاز التحكم بالمركبة | HCDN67VCU-41B |
| 3 | وحدة تحكم متكاملة خمسة في واحد | HC60LTPIC-F12BG |
| 4 | محرك القيادة | TZ380XSM12 |
| 5 | محرك مضخة الزيت | HCDM030HP2 |
| 6 | وحدة تحكم محرك مضخة الزيت | HCDMC055VT7 |
| 7 | تجميع تخزين الطاقة | 228Ah618.24V1P192SH |
| 8 | وحدة تخزين الطاقة | CB230 |
| 9 | رمح التوجيه | F063 |
| 10 | رمح القيادة | 130 ريال |
| 11 | الإطارات الأمامية/الخلفية | 10R22.516PR |
| 12 | مضخة هيدروليكية | CBHZ-F25-ALF |
| 13 | اسطوانة رفع | D160/145-1070 |
| 14 | اسطوانة الساق الأمامية/الخلفية | د90/63-290 |
| 15 | اسطوانة منصة متحركة | D40/30-700 |
| 16 | اسطوانة منصة تلسكوبية | D40/30-600 |
| 17 | مضخة الطوارئ الكهربائية | 800601632 |
| 18 | مضخة يدوية | مكتب إدارة المشاريع 50 ثانية |
