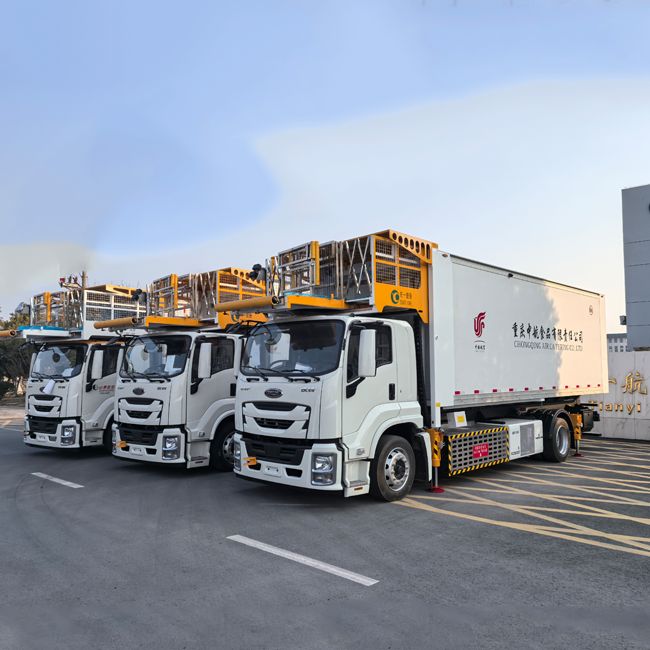

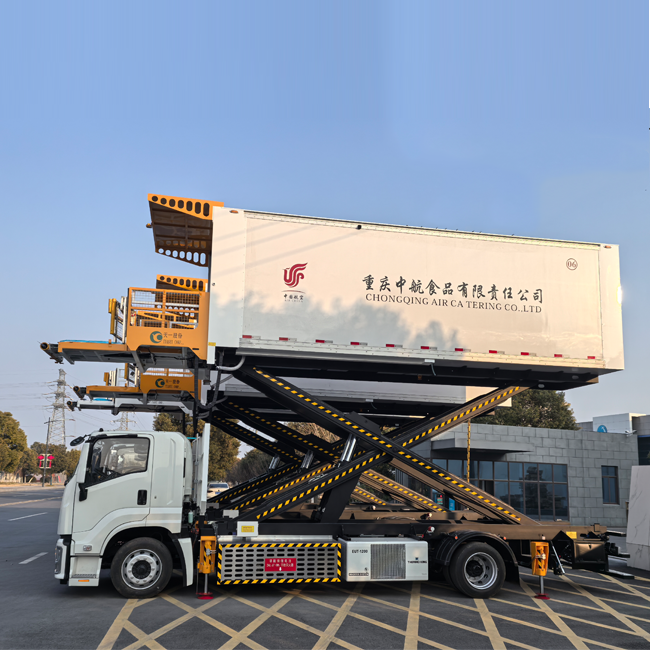

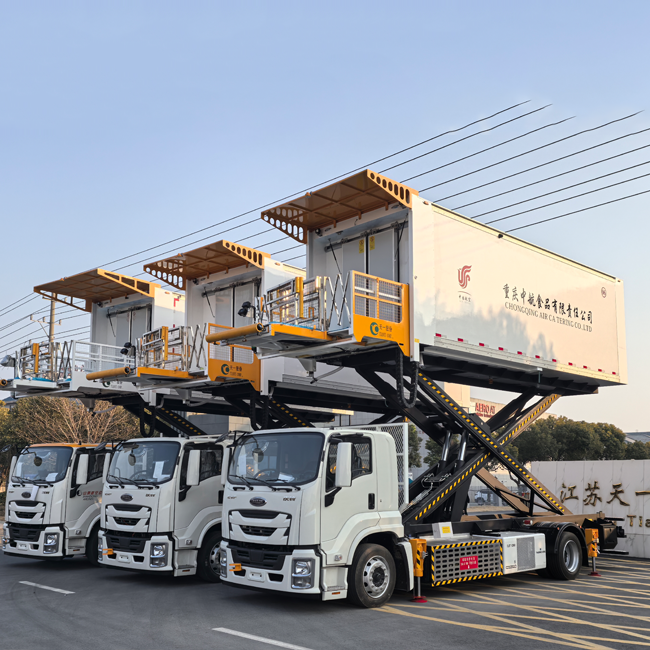

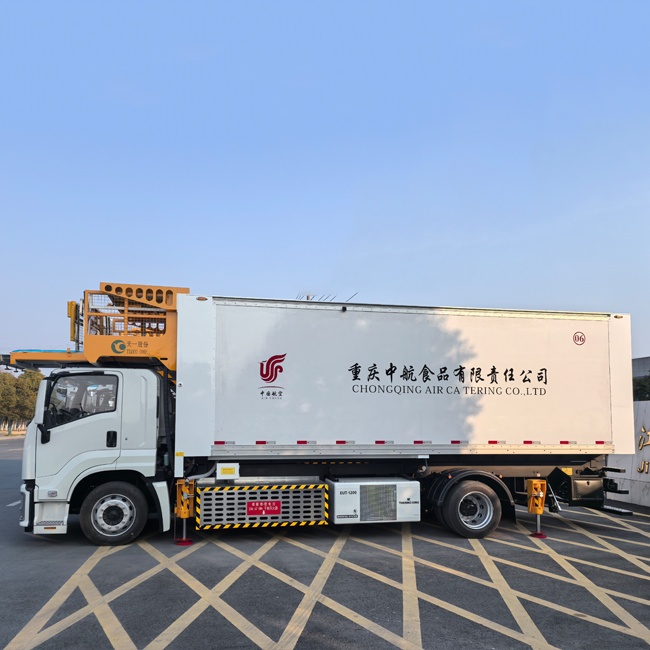

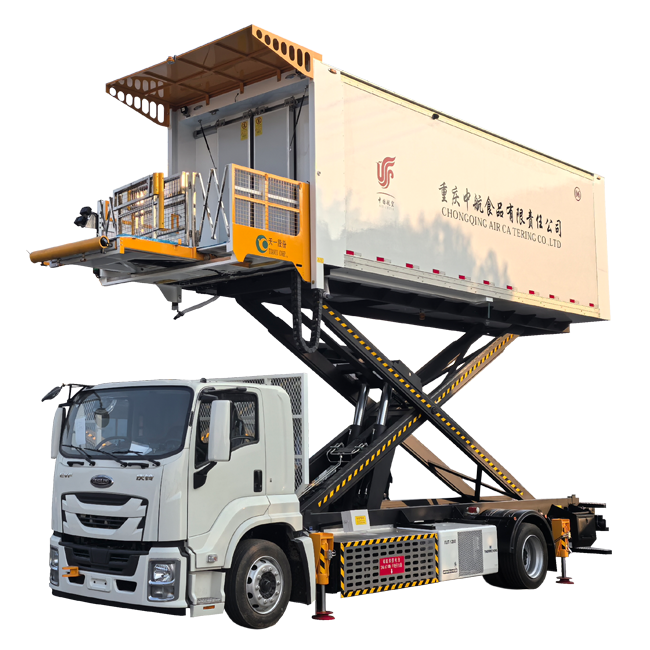

JSTY5180JSPE Catering Truck هي نوع من المعدات الخاصة الأرضية التي تنتجها شركة Jiangsu Tianyi Aviation Industry Co. ، Ltd. إنه يتكون بشكل أساسي من هيكل QL1180XQFRY من نوع QL1180XQFRY الذي تم إنتاجه بواسطة Qingling Automobile Co. ، Ltd. الذي تم تحويله إلى هيكل كهربائي ، أقدام الدعم ، آلية رفع هيدروليكية من نوع المقص ، جسم السيارة القابل للارتداد ، الجهاز الهيدروليكي ، الجهاز الكهربائي ، وما إلى ذلك. A330 ، A340 ، B707 ، B727 ، B737 ، B747 ، B757 ، B767 ، B777 ، DC8 ، 1L-18 ، 1L-62 ، MD11 ، MD80 ونماذج أخرى بالإضافة إلى طائرة Airbus A380.
JSTY5180JSPE Catering Truck Configuration V هيكل التجميع الرئيسي والمعلمات الفنية الرئيسية
| مسلسل | اسم | المعلمة | اسم | رقم النوع |
| 1 | طول السيارة × العرض × الارتفاع (مم) | 10500 × 2500 × 3700 | هيكل | ql1180bevelqhy |
| 2 | قاعدة العجلات (مم) | 5550 | مراقب المركبات | VCU12 |
| 3 | قاعدة العجلات الأمامية/الخلفية (مم) | 1960/1850 | محرك القيادة | GC-TM1300-01 |
| 4 | زاوية النهج (°) | 9.5 | محرك التحكم في المحرك | GC-CU1300-01 |
| 5 | قطر الدائرة الخارجية القناة (مم) | 20950 | مجموعة تخزين الطاقة | L228H02 |
| 6 | زاوية المغادرة (°) | 5 | وحدة تخزين الطاقة | CB230 |
| 7 | زاوية المرور الطولية (°) | 7 | عمود التوجيه | PF065 |
| 8 | وزن الصيانة (كغ) | 13790 | رمح محرك | R130 |
| 9 | الكتلة الكلية (كغ) | 19990 | الإطارات الأمامية/الخلفية | 295/60R22.5 18PR |
| 10 | السرعة القصوى (كم/ساعة) | 80 | محرك مضخة الزيت | HCDM030HP2 |
| 11 | الحد الأدنى للسرعة المستقرة (كم/ساعة) | 0.8 | المضخة الهيدروليكية | CBHZ-F25-Alll |
| 12 | مسافة القيادة (كم) | 390 | أسطوانة منصة نقل | D24-05A5-24CE-700 |
| 13 | ارتفاع منصة العمل (مم) | 2550-6100 | اسطوانة منصة التلسكوبية | D24-05A5-24CE-600 |
| 14 | الحد الأدنى من التخليص الأرضي (مم) | 165 | ارفع اسطوانة | D160/145-1070 |
| 15 | حمل النقل المقنن (كجم) | 6000 | اسطوانة الساق الأمامية/الخلفية | D90/63-290 |
| 16 | الحمل المقنن من النظام الأساسي (KG) | 2500 | مضخة الطوارئ الكهربائية | 800601632 |
| 17 | سعة الحمل المقدرة لنقل جزء من المنصة الأمامية (كغ) | 700 | مضخة اليد | PMO 50-S |
| 18 | قدرة المحمل المقدرة للجزء الثابت من المنصة الأمامية (كجم) | 1800 | كومة شحن | RHDC120K-D |
| 19 | نطاق التعديل الأيسر واليمين للجزء المتحرك من المنصة الأمامية (مم) | 0-700 | لوحة الذيل الهيدروليكية لشاحنة الطعام | CD-QB15/135ZS |
| 20 | بُعد جزء ثابت من المنصة الأمامية (الطول × العرض مم) | 2050 × 2265 | نظام دعم السلامة | ty-asd （اختياري） |
| 21 | نقل جزء من المنصة الأمامية (نطاق التعديل التلسكوبي مم) | 0-700 | مراقبة المركبة الكاملة | D5808 (4G/GPS） |
| 22 | بُعد نقل جزء من المنصة الأمامية (الطول × العرض) | 950 × 1200 | 360 نظام الالتزام | YG-SVMS-3D |
| 23 | الأبعاد الداخلية لجسم السيارة (الطول × العرض × الارتفاع مم) | 6750 × 2360 × 2200 | ||
| 24 | الأبعاد الخارجية للجسم (الطول × العرض × الارتفاع مم) | 7500 × 2500 × 2400 | ||
| 25 | نطاق درجة الحرارة (°) | -35-65 | ||
| 26 | الجهد التجميع v | 540.96 | ||
| 27 | إجمالي الطاقة المخزنة كيلو واط | 246.67 | ||
| 28 | الطاقة المقدرة/السرعة KW/R/دقيقة | 100/1270 |
