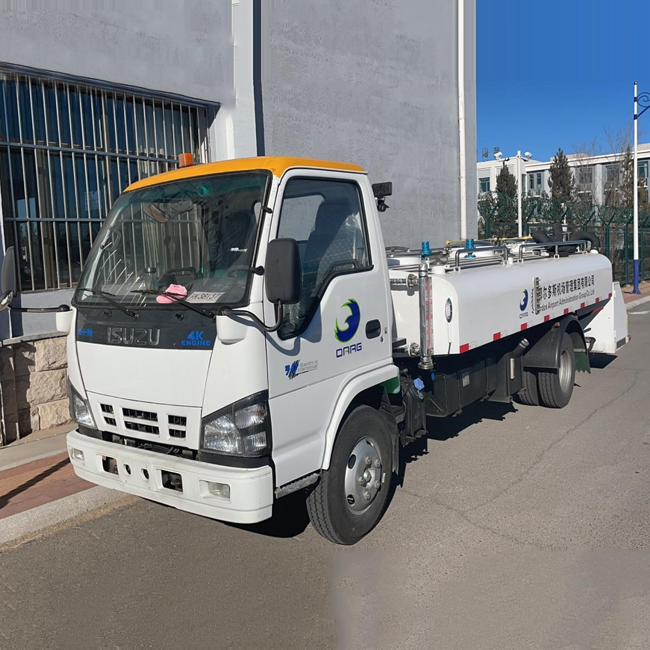

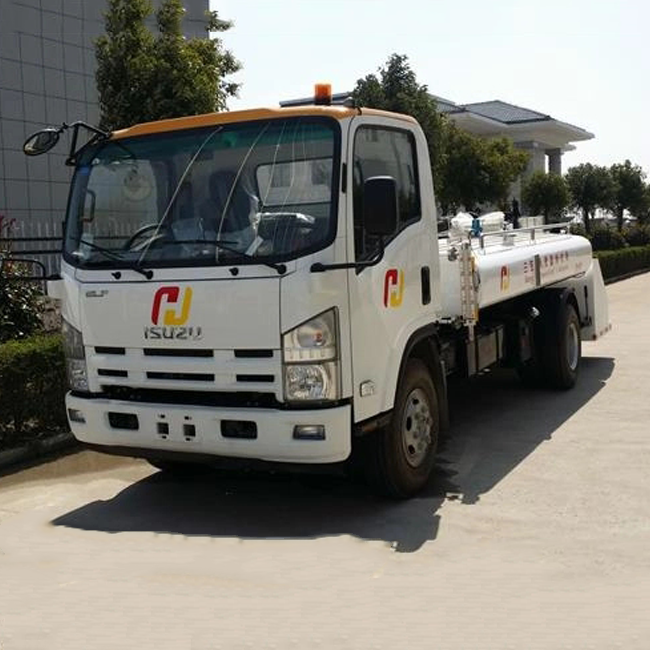

نموذج:شاحنة خدمة مرحاض الديزل
معيار المنتج
1) MH/T6014-1999 'شاحنة نقل المياه للطائرة'
2) AHM970 'المواصفات الوظيفية لمركبات المياه النظيفة للطائرات'
3) متطلبات السلامة الأساسية AHM913 لمعدات الطيران الأرضية
4) جهاز التحكم القياسي AHM915
5) المتطلبات الأساسية لمعدات الطيران الأرضية AHM910
6) لوائح CCAR-137-CA-R3 بشأن إدارة المعدات الخاصة للمطار المدني
7) AP-137-CA-2015-02 إجراءات التفتيش للمعدات الخاصة بالمطار المدني (تجريبي)
8) GB3847-2005 'حدود انبعاث دخان العادم وطرق قياس محركات الاحتراق المضغوط ومحركات الاحتراق المضغوط للمركبات'
9) GB20891-2014 'حدود الانبعاثات وطرق قياس ملوثات عادم الديزل للآلات المتنقلة التي لا تسير على الطرق (المرحلة الثالثة والرابعة في الصين)'
جدول المعلمات التقنية الرئيسية
| مسلسل | اسم المشروع | معلمات محددة | جزء اسم | نموذج |
| 1 | الطول الإجمالي (مم) | 6355 | الهيكل | JX1061TG25 |
| 2 | العرض الإجمالي (مم) | 1900 | engine | JX493ZLQ5 |
| 3 | الارتفاع الإجمالي (مم) | 2150 | ناقل الحركة | JC528T8 |
| 4 | قاعدة العجلات (مم) | 3360 | الجسر الأمامي | JMCQC600-E |
| 5 | قاعدة العجلات (أمامية/خلفية) (مم) | 1385/1425 | المحور الخلفي | 8A-ABS5 |
| 6 | التعليق الأمامي (مم) | 1090 | إطار العجلة | 7.00R16 10PR |
| 7 | التعليق الخلفي (مم) | 1905 | مستخرج القوة | SDQ51/74LGS-G |
| 8 | زاوية الاقتراب (°) | 21 | مضخة والعتاد | XPL057 |
| 9 | زاوية المغادرة (°) | 6 | المحرك الهيدروليكي | GM5-16-1E13S-20 |
| 10 | الحد الأدنى للخلوص الأرضي ملم | 200 | مضخة مياه | SCB50-12.5/45 |
| 11 | وزن الصيانة (كجم) | 3100 | ||
| 12 | الكتلة الإجمالية (كجم) | 6250 | ||
| 13 | قطر الدائرة الخارجية لدائرة القناة (مم) | 15500 | ||
| 14 | أقصى مسافة للقيادة (كم/ساعة) | 80 | ||
| 15 | حجم الخزان (لتر) | 3000 | ||
| 16 | تدفق إمدادات المياه لتر / دقيقة | ≥150 | ||
| 17 | ضغط إمدادات المياه (ميغاباسكال). | 0.25 ~ 0.345 | ||
| 18 | الحد الأدنى لارتفاع منصة العمل (مم) | 400 | ||
| 19 | الحد الأقصى لارتفاع منصة العمل (مم) | 3000 | ||
| 20 | مادة خزان المياه | لوح من الفولاذ المقاوم للصدأ 0Cr18Ni9Ti/3 |
