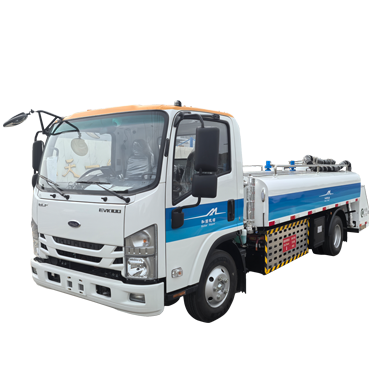

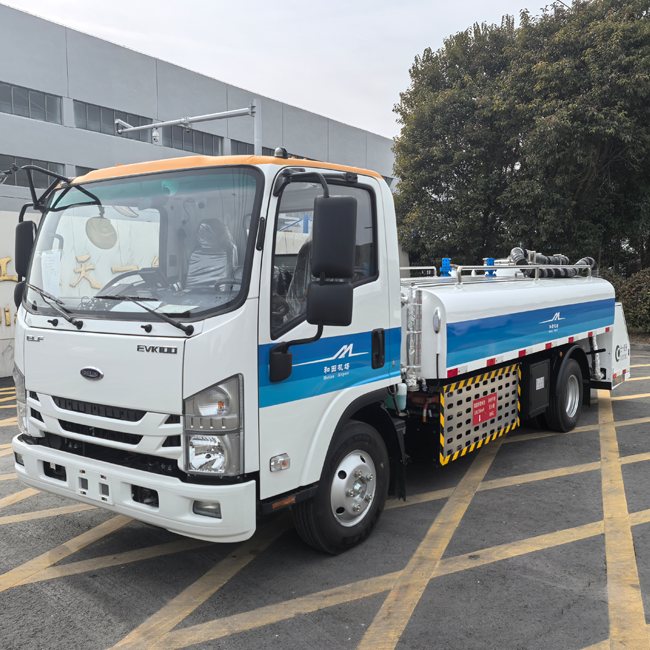

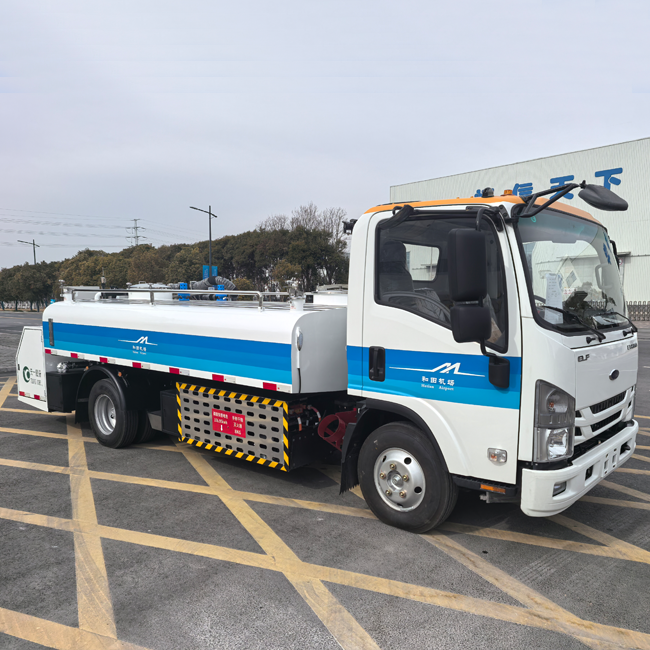

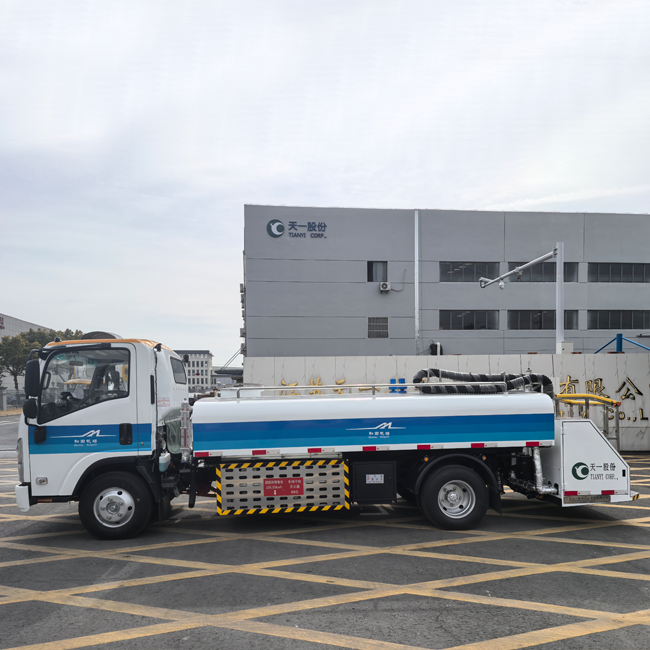

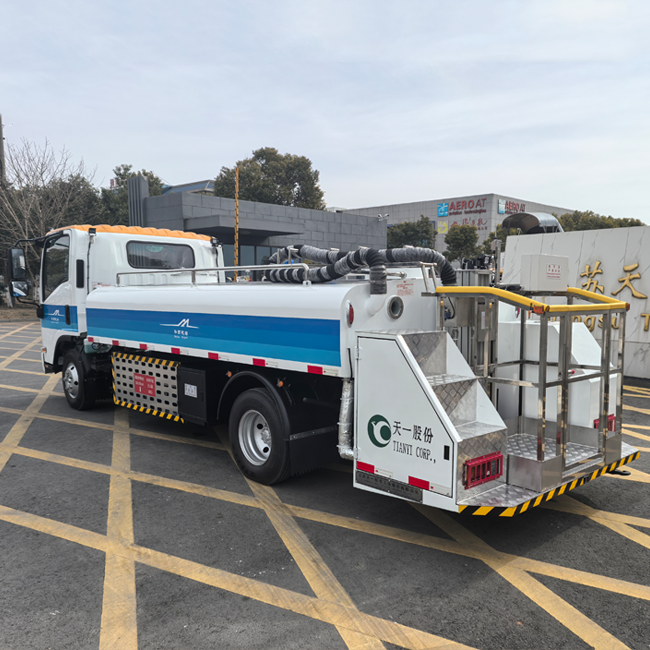

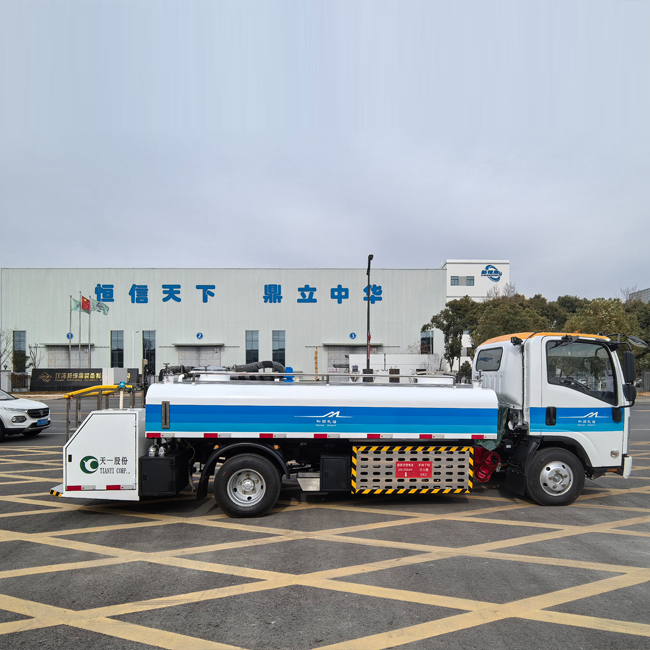

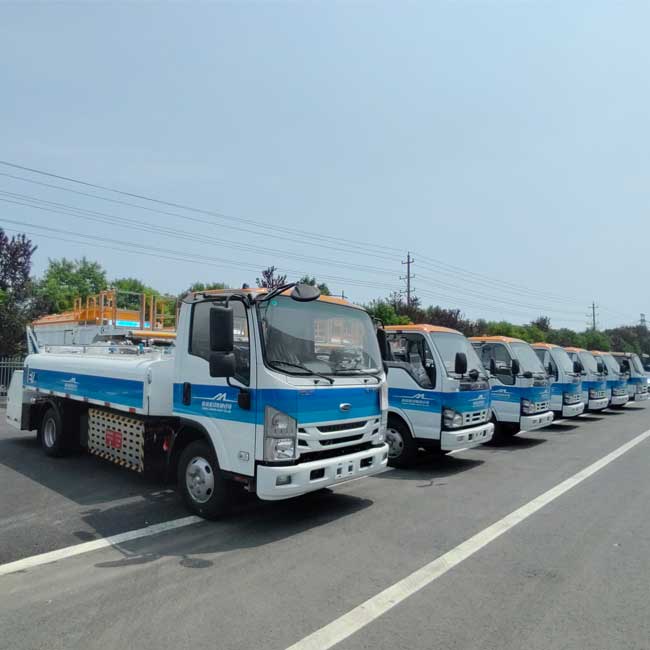

نموذج:شاحنة خدمة مرحاض الطيران
معيار المنتج
المواد المرجعية لمعدات دعم محطة IATA AHM 905 للطائرات المدنية
IATA AHM 910 معدات الدعم الأرضي للمطارات المتطلبات الأساسية
IATA AHM 913 معدات الدعم الأرضي للمطارات متطلبات السلامة الأساسية
MH/T 6015-2014 شاحنة صرف صحي للطائرات
محرك GB/T 18488-2006 للسيارات الكهربائية ووحدة التحكم الخاصة بها
GB/T 24347-2009 محول DC/DC للسيارات الكهربائية
GB/T 18384-2001 متطلبات السلامة للسيارات الكهربائية
GB/T 18487-2001 نظام الشحن بالتوصيل للسيارات الكهربائية
GB/T 20234-2015 أجهزة التوصيل للشحن الموصلي للسيارات الكهربائية
بروتوكول الاتصال بين أجهزة الشحن غير الموصلة وأنظمة إدارة البطاريات للسيارات الكهربائية
المواصفات الفنية DB11/Z993-2013 لنظام الخدمة والخدمة عن بعد للمركبات الكهربائية
المتطلبات الفنية العامة لمعدات الخدمة الأرضية للطائرات الكهربائية AC-137-CA-2015-20R1
مؤشرات الأداء الرئيسية:
| مسلسل | اسم | معامل | اسم | رقم الموديل |
| 1 | حجم السيارة (مم) | 6965*2100*2250 | الهيكل | QL1070BEVECHA2Y |
| 2 | نطاق ارتفاع الرفع لمنصة العمل (مم) | 400 ~ 3000 | جهاز التحكم في هيكل السيارة | VCU02 |
| 3 | حجم خزان المياه النظيفة L | 1600 | محرك القيادة | YTD060W23 |
| 4 | حجم خزان الصرف الصحي L | 3480 | محرك تحكم المحرك | KTZ50X35S |
| 5 | حجم خزان التدوير L | 200 | تجميع تخزين الطاقة | L173TB2 |
| 6 | ضغط إمدادات المياه MPA | 0.25 ~ 0.35 | وحدة تخزين الطاقة | CB220 |
| 7 | تدفق المياه النظيفة لتر/دقيقة | 220 | رمح التوجيه | F033 |
| 8 | قاعدة العجلات (مم) | 3815 | رمح القيادة | R048 |
| 9 | قاعدة العجلات الأمامية/الخلفية (مم) | 1685/1525 | إطار العجلة | 7.00R16 14PR |
| 10 | قطر الدائرة الخارجية لدائرة القناة (مم) | 16500 | جسم الخزان | JSTY5060GQSE-0200000-01 |
| 11 | زاوية المغادرة (°) | 10 | وحدة تحكم في مضخة المحرك | HCDMC005VT3 |
| 12 | زاوية الاقتراب (°) | 21 | مضخة مياه | DL12-60 |
| 13 | زاوية المرور الطولية (°) | 15 | توصيل المياه الصافية لشاحنة الصرف الصحي | أ-5 |
| 14 | السرعة القصوى كم/ساعة | 80 | مشترك الصرف الصحي | أ-7 |
| 15 | إجمالي كتلة السيارة (كجم) | 4750 | انبوب الصرف الصحي | أ-9 |
| 16 | الحد الأدنى من الخلوص الأرضي (مم) | 185 | اسطوانة رفع | GTWY350-2.8 |
| 17 | مجهزة بمضخة فراغ، شريط فراغ | 0.2 | وحدة الطاقة | دلدي-1.0/0.8-3 |
| 18 | درجة الحرارة المطبقة | -35-65 | نظام مراقبة | D5804 |
| 19 | القوة المقدرة لمحرك القيادة KW/r/min | 60/1850 | نظام رؤية بانورامي 360 درجة | YG-SVMS-3D(I.MX6) |
| 20 | سعة البطارية كيلووات ساعة | 106.95 | مفتاح الطاقة الكهرومغناطيسي الرئيسي | DK238 12 فولت |
| 21 | المدى كم | 312 | تناوب | RH4B-UL |
| 22 | جهد التجميع V | 618.24 | مفتاح الفصل الكهربائي | 1NT-3 |
| 23 | إجمالي الطاقة المخزنة كيلووات ساعة | 106.95 | مقبس التتابع | DTF14A |
| 24 | صِنف | عصر نينغدي فوسفات الحديد الليثيوم | المستشعر | UGT521 |
| 25 | مادة تنظيف خزان المياه/السمك مم | 316 لتر/5 | ضوء التنبيه | FL4871 |
| 26 | الحد الأدنى للسرعة المستقرة كم/ساعة | 0.8 | مفتاح الطوارىء | YW1B-V4E11R |
| 27 | المس التبديل | CWLNJ | ||
| 28 | ضوء المؤشر | AL6M | ||
| 29 | تبديل السفر | XCMD2145L1 | ||
| 30 | عداد التدفق | LWGY |
