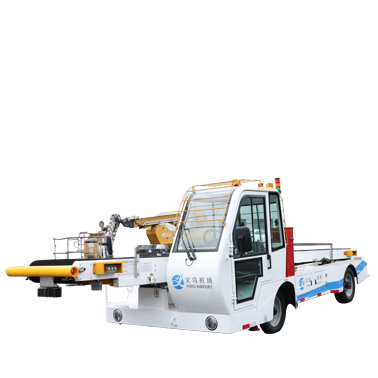

النموذج ： تحميل الحزام ذاتي الدفع
تكوين محمل الشحن الجوي الستة: ستة مؤشرات أداء رئيسية:
| محرك القيادة | يكتب | محرك متزامن مغناطيس دائم | جهاز تخزين الطاقة | صِنف | الفوسفات الحديد الليثيوم |
| الطاقة المقدرة/السرعة KW/R/دقيقة | 30/3000 | يكتب | نوع الطاقة | ||
| تصنيف التيار أ | 195 | نظام التجميع | 138 سلسلة 2 متوازية | ||
| فئة العزل | H | ||||
| فئة الحماية | IP67 | ||||
| عزم الدوران المستمر nm | 95 | الجهد التجميع v | 444.36 | ||
| قيادة جهاز التحكم في آلة الكهرباء | جهد المدخلات VDC | 250 ~ 750 | إجمالي الطاقة المخزنة كيلو واط | 88.87 | |
| جهد الخرج المقنن | 380 | وحدة الجهد الاسمي v | 3.22 | ||
| وضع التحكم | التحكم في عزم الدوران | وحدة 3H مصنفة AH | 200 | ||
| إجمالي الطول مم | 8050 | العرض الكلي مم | 2150 | ||
| إجمالي الارتفاع مم | 1950 | قاعدة العجلات مم | 2900 | ||
| قاعدة العجلات (الأمامية/الخلفية) مم | 1730/1680 | الحد الأقصى للسرعة كم/ساعة | 35 | ||
| تعليق خلفي مم | 1200 | كبح الوزن كغ | 3700 | ||
| الحد الأدنى لتصفية الأرض مم | 170 | قناة دائرة القناة الخارجي قطر ملم | 13500 | ||
| امتداد خلفي مم | 1125 | التعليق الأمامي مم | 1395 | ||
| التمديد الأمامي مم | 1430 | زاوية النهج (°) | 10.5 | ||
| زاوية المغادرة (°) | 31 | زاوية المرور الطولية (°) | 20 | ||
| عرض حزام النقل MM | 700 | سرعة الإرسال م/ث | 0.16 ~ 0.5 | ||
| النقل حزام رفع الواجهة الأمامية مل. | 950 ~ 4580 | النقل حزام الطرف الخلفي نطاق رفع مم مم. | 290 ~ 1680 | ||
| مجموعة القيادة كم | 395 | التحمل كم+ مرات (مطار كبير) | 300+450 | ||
| التحمل كم+ مرات (مطار متوسطة) | 300+450 | التحمل كم+ مرات (مطار صغير) | 300+450 | ||
