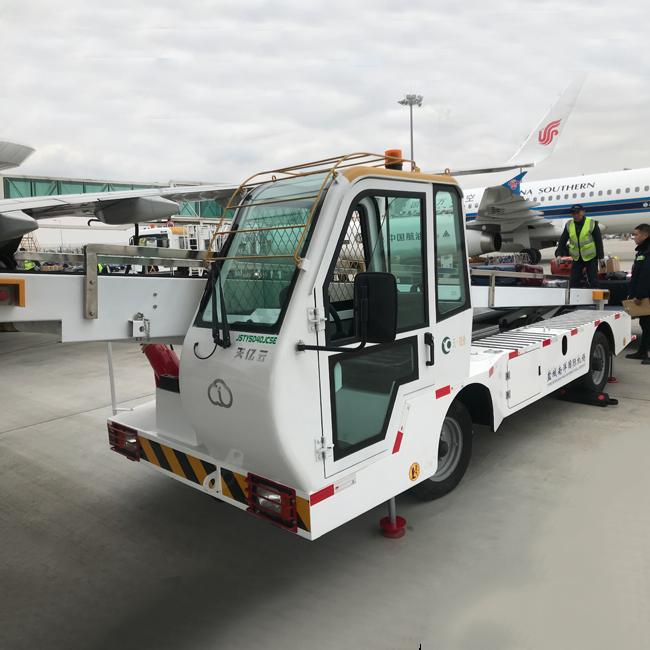

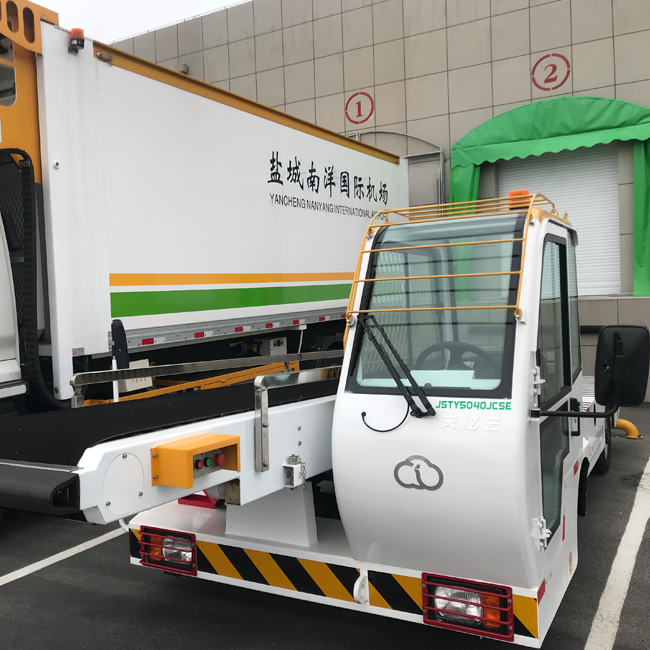

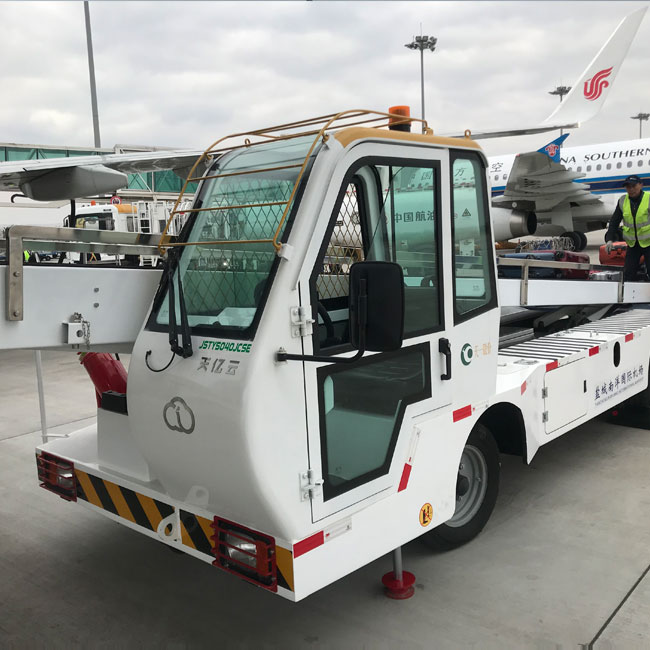

نموذج:محمل الحزام الناقل
مؤشرات الأداء الرئيسية:
| محرك القيادة | يكتب | محرك متزامن ذو مغناطيس دائم | جهاز تخزين الطاقة | صِنف | فوسفات الحديد الليثيوم |
| الطاقة المقدرة / السرعة كيلوواط / ص / دقيقة | 30/3000 | يكتب | نوع الطاقة | ||
| التصنيف الحالي أ | 195 | نظام التجميع | 138 السلسلة 2 بالتوازي | ||
| فئة العزل | H | ||||
| فئة الحماية | IP67 | ||||
| عزم الدوران المستمر نيوتن متر | 95 | جهد التجميع V | 444.36 | ||
| يقود كهربائي جهاز التحكم بالآلة | جهد الإدخال VDC | 250 ~ 750 | إجمالي الطاقة المخزنة كيلووات ساعة | 88.87 | |
| تصنيف الجهد الناتج VAC | 380 | وحدة الجهد الاسمي V | 3.22 | ||
| وضع التحكم | التحكم في عزم الدوران | القدرة المقدرة للوحدة 3 ساعات آه | 200 | ||
| الطول الإجمالي مم | 8050 | العرض الإجمالي مم | 2150 | ||
| الارتفاع الإجمالي مم | 1950 | قاعدة العجلات ملم | 2900 | ||
| قاعدة العجلات (أمامية/خلفية) ملم | 1730/1680 | السرعة القصوى كم/ساعة | 35 | ||
| التعليق الخلفي مم | 1200 | كبح الوزن كجم | 3700 | ||
| الحد الأدنى من الخلوص الأرضي مم | 170 | دائرة القناة قطر الدائرة الخارجية مم | 13500 | ||
| امتداد خلفي مم | 1125 | التعليق الأمامي مم | 1395 | ||
| امتداد أمامي مم | 1430 | زاوية الاقتراب (°) | 10.5 | ||
| زاوية المغادرة (°) | 31 | زاوية المرور الطولية (°) | 20 | ||
| عرض الحزام الناقل مم | 700 | سرعة الإرسال آنسة | 0.16~0.5 | ||
| نطاق الرفع الأمامي للحزام الناقل مم | 950 ~ 4580 | نطاق الرفع الخلفي للحزام الناقل مم | 290 ~ 1680 | ||
| نطاق القيادة كم | 395 | التحمل كم + مرات (المطار الكبير) | 300+450 | ||
| التحمل كم+ مرات (المطار المتوسط) | 300+450 | التحمل كم + مرات (مطار صغير) | 300+450 | ||
